钢混组合梁设计规则及教程
【摘要】：当采用压型钢板混凝土组合板时，翼板厚度hc1等于组合板的总厚度减去压型钢板的肋高，但在计算混凝土翼板的有效宽度时，压型钢板混凝土组合板的翼板厚度hc1可取有肋处板的总厚度；hc2为板托高度，当无板托时，hc2=0。组合梁施工时，若钢梁下无临时支承，则混凝土硬结前的材料重量和施工荷载应由钢梁承受，钢梁应按第3.2节中的规定计算其强度、稳定性和变形。用压型钢板做混凝土底模的组合梁，亦宜按照部分抗剪连接组合梁设计。
（1）混凝土翼板的有效宽度be（图3.5-1）应按下式计算：
be=b0+b1+b2 （3.5-1）
式中 b0——板托顶部的宽度：当板托倾角α＜45°时，应按α=45°计算板托顶部的宽度；当无板托时，则取钢梁上翼缘的宽度；
b1、b2——梁外侧和内侧的翼板计算宽度，各取梁跨度l的1/6和翼板厚度hc1的6倍中的较小值。此外，b1尚不应超过翼板实际外伸宽度s1；b2不应超过相邻钢梁上翼缘或板托间净距s0的1/2。当为中间梁时，式（3.5-1）中的b1等于b2。

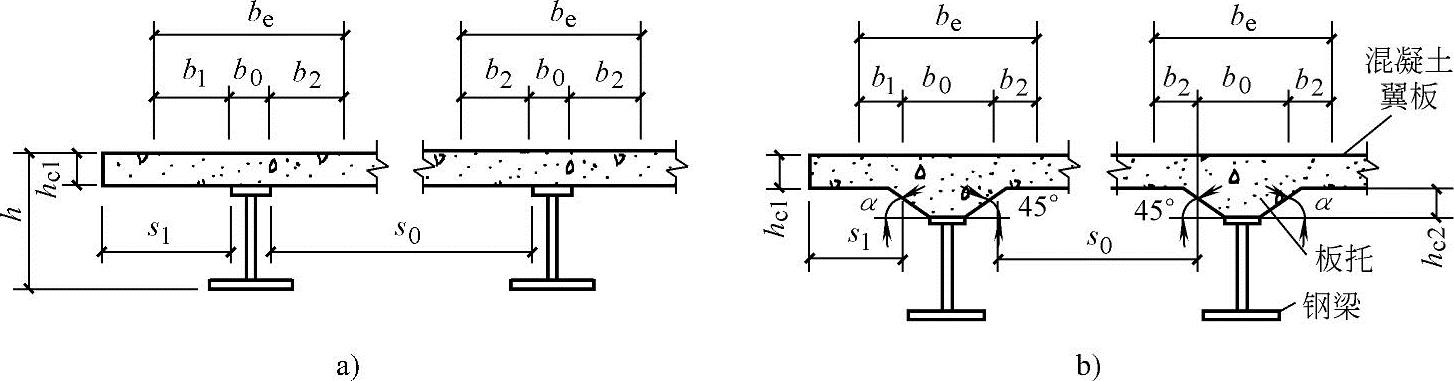

图3.5-1 混凝土翼板的计算宽度
（2）混凝土翼板的厚度hc1。当采用压型钢板混凝土组合板时，翼板厚度hc1等于组合板的总厚度减去压型钢板的肋高，但在计算混凝土翼板的有效宽度时，压型钢板混凝土组合板的翼板厚度hc1可取有肋处板的总厚度；hc2为板托高度，当无板托时，hc2=0。
（3）组合梁施工时，若钢梁下无临时支承，则混凝土硬结前的材料重量和施工荷载应由钢梁承受，钢梁应按第3.2节中的规定计算其强度、稳定性和变形。施工完成后的使用阶段，组合梁承受的续加荷载产生的变形应与施工阶段钢梁的变形相叠加。
（4）在强度和变形满足的条件下，组合梁交界面上抗剪连接件的纵向水平抗剪能力不能保证最大正弯矩截面上抗弯承载力充分发挥时，可以按照部分抗剪连接进行设计。用压型钢板做混凝土底模的组合梁，亦宜按照部分抗剪连接组合梁设计。部分抗剪连接限用于跨度不超过20m的等截面组合梁。
（5）组合梁中钢梁的受压区，其板件的宽厚比应满足第3.7节中的相关要求。
