单层厂房柱设计-2.17.4
【摘要】：柱子计算长度的确定 第2.4节或《混凝土结构设计规范》根据厂房实际工作特点，经过综合分析给出了单层厂房柱的计算长度的规定，见表2.17-3。
1.柱截面尺寸的确定
根据刚度要求，表2.17-2已给出了6m柱距的单跨和多跨厂房柱截面尺寸b和h的最小限值。对于一般厂房如满足该限值，厂房的侧移可以满足规范的要求。
2.柱截面设计
根据柱的最不利组合求得控制截面的内力M和N，即可按偏心受压构件进行截面配筋计算，计算方法可见本章第2.17.3节、第2.4节和第2.6节，这里只针对单层厂房柱的具体情况作两点补充。
（1）柱子计算长度的确定 第2.4节或《混凝土结构设计规范》根据厂房实际工作特点，经过综合分析给出了单层厂房柱的计算长度的规定，见表2.17-3。
（2）柱吊装阶段的承载力和裂缝宽度验算 预制柱一般在混凝土强度达到设计值的70%以上时，即可进行吊装就位。当柱中配筋能满足平吊时（图2.17-6b）的承载力和裂缝宽度要求时，宜采用平吊，以简化施工。但当平吊须较多地增加柱中配筋时，则应考虑改为翻身起吊（图2.17-6a），以节约钢筋用量。

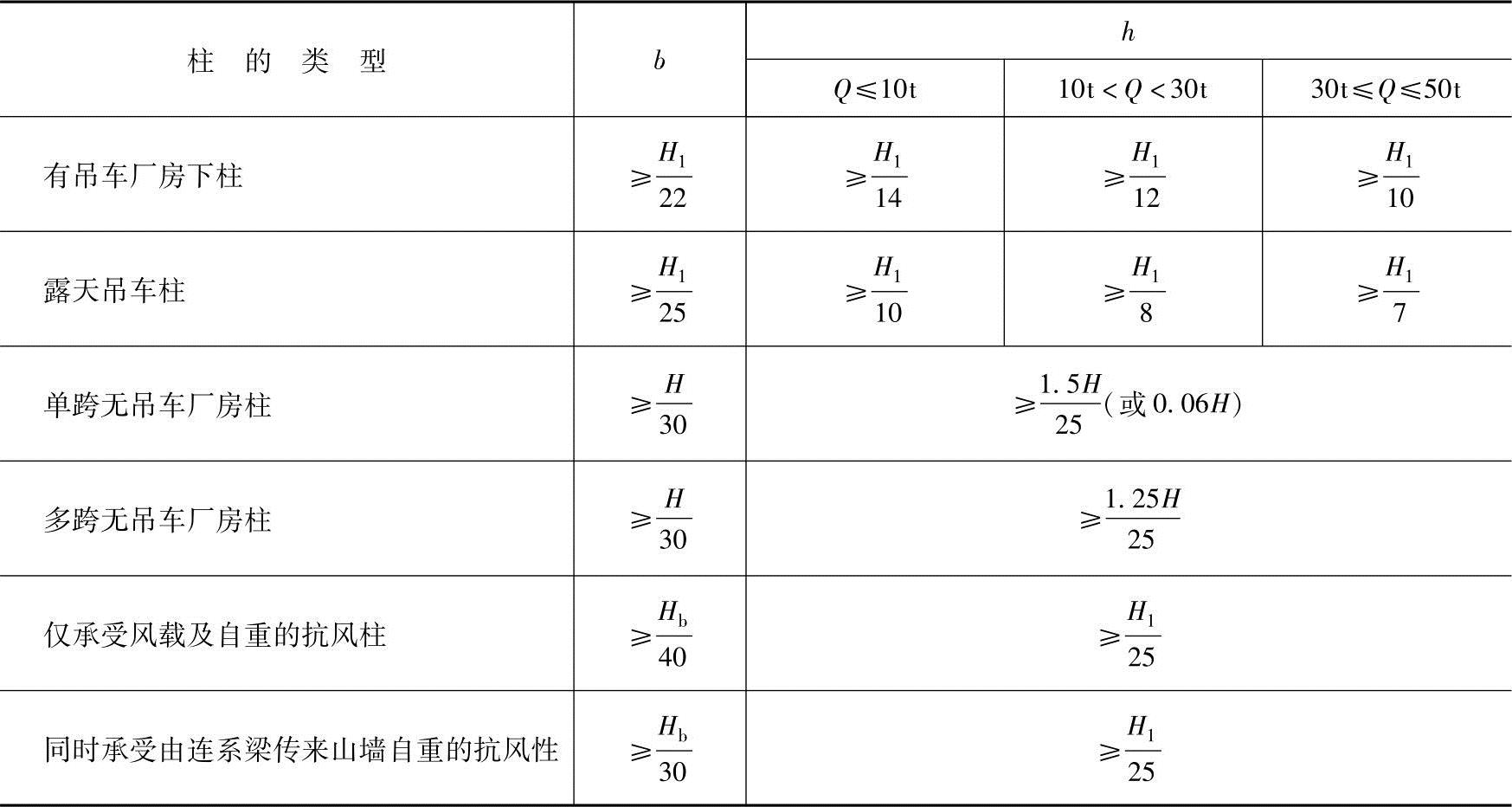

表2.17-2 6m柱距单层厂房矩形、工字形截面尺寸限值
注：1.H1——下柱高度（算至基础顶面）；
2.H——柱全高（算至基础顶面）；
3.Hb——抗风柱从基础顶面至柱平面外（宽度）方向支撑点的高度。

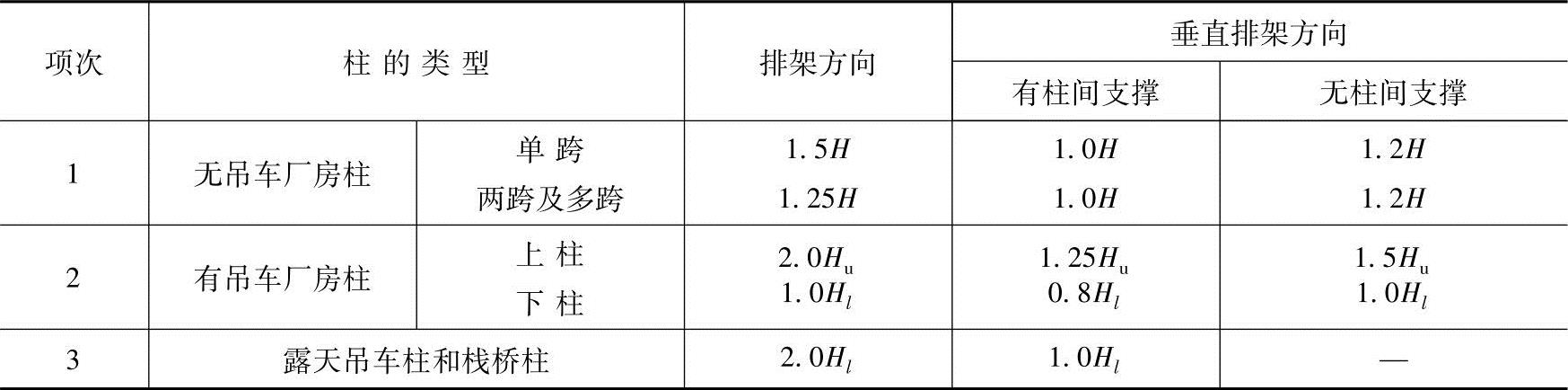

表2.17-3 刚性屋盖的单层工业厂房排架柱、露天吊车柱和栈桥柱的计算长度l0
注：1.表示：H—从基础顶面算起的柱全高；Hl—从基础顶面至装配式吊车梁底面或现浇式吊车梁顶面的柱下部高度；Hu—从装配式吊车梁底面或从现浇式吊车梁顶面算起的柱上部高度；
2.表中有吊车厂房的柱的计算长度，当计算中不考虑吊车荷载时，可按无吊车厂房采用；但上柱的计算长度仍按有吊车厂房采用；
3.表中有吊车厂房柱在排架方向上柱的计算长度，适用于Hu/Hl≥0.3的情况；当Hu/Hl＜0.3时，宜采用2.5Hu。
吊装验算时的计算简图应根据吊装方法来确定，如采用一点起吊，吊点位置设在牛腿的下边缘处。当吊点刚离开地面时，柱子底端搁在地上，柱子成为带悬臂的外伸梁，计算简图如图2.17-6c所示。吊装验算时作用在柱上的荷载为沿柱长均布的自重，考虑到起吊时动力作用，应将自重乘以动力系数1.5，同时考虑吊装时间短促，承载力验算时结构重要性系数应较其使用阶段降低一级采用。
为了简化计算，吊装阶段的裂缝宽度可用控制钢筋应力和直径的办法来间接控制，即钢筋应力应满足下式要求
式中 Mink——运输吊装阶段出现的柱中的
最大弯矩标准值；
η——内力臂系数，η=0.78；

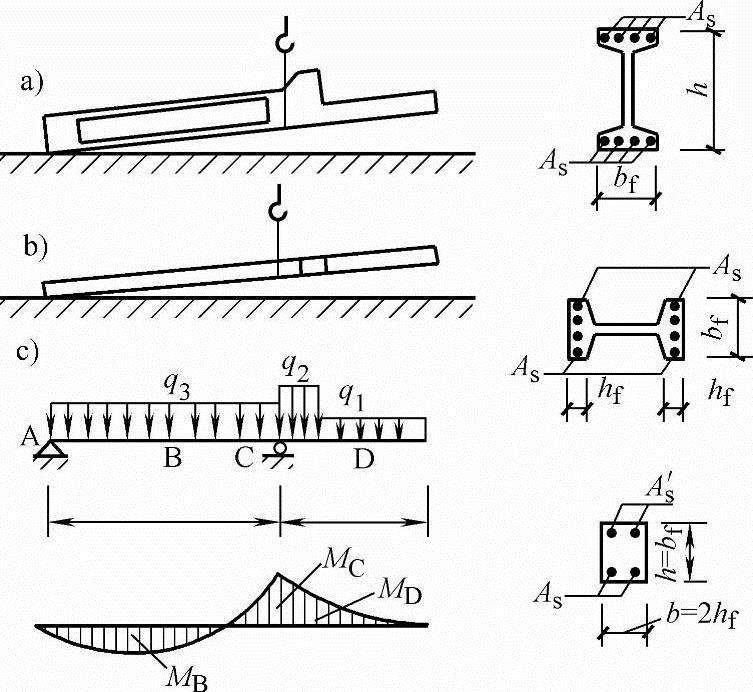

图2.17-6 柱吊装阶段的验算
a）翻身起吊 b）平卧起吊 c）计算简图
[σs]——不需验算裂缝宽度时的钢筋最大允许应力。
3.牛腿设计见第2.13.8节。
