1.当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固长度应符合下列要求：

（1）基本锚固长度应按下列公式计算：

普通钢筋

式中 l_ab——受拉钢筋的基本锚固长度；

f_y、f_py——普通钢筋、预应力钢筋的抗拉强度设计值；

f_t——混凝土轴心抗拉强度设计值，当混凝土强度等级高于C60时，按C60取值；

d——钢筋的公称直径；

α——钢筋的外形系数，按表2.12-3取用。

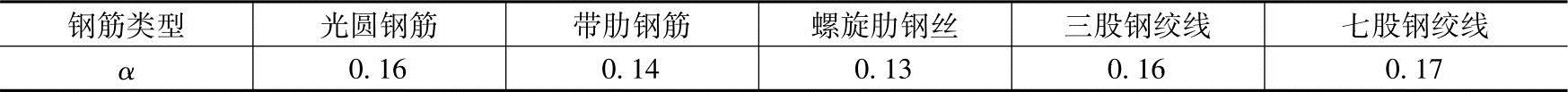

表2.12-3 钢筋的外形系数

注：光圆钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作受压钢筋时可不做弯钩。

（2）受拉钢筋的锚固长度应根据锚固条件按下式计算，且不应小于200mm。

l_a=ζ_al_ab （2.12-3）

式中 l_a——受拉钢筋的锚固长度；

ζ_a——锚固长度修正系数，对普通钢筋按2.12.3节2的规定取用，当多于一项时，可按连乘计算，但不应小于0.6；对预应力筋，可取1.0。

（3）当锚固钢筋的保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4；对梁、柱、斜撑等杆状构件间距不应大于5d，对板、墙等平面构件间距不应大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

2.纵向受拉普通钢筋的锚固长度修正系数ζ_a应按下列规定取用：

（1）当带肋钢筋的公称直径大于25mm时取1.10。

（2）环氧树脂涂层带肋钢筋取1.25。

（3）施工过程中易受扰动的钢筋取1.10。

（4）当纵向受力钢筋的实际配筋面积大于其设计计算面积时，修正系数取设计计算面积与实际配筋面积的比值，但对有抗震设防要求及直接承受动力荷载的结构构件，不应考虑此项修正。

（5）锚固区保护层厚度为3d时修正系数可取0.80，保护层厚度为5d时修正系数可取0.70，中间按线性内插取值，此处d为锚固钢筋的直径。

3.当纵向受拉普通钢筋末端采用钢筋弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度l_ab的0.6倍。钢筋弯钩和机械锚固的形式和技术要求应符合表2.12-4及图2.12-1的规定。

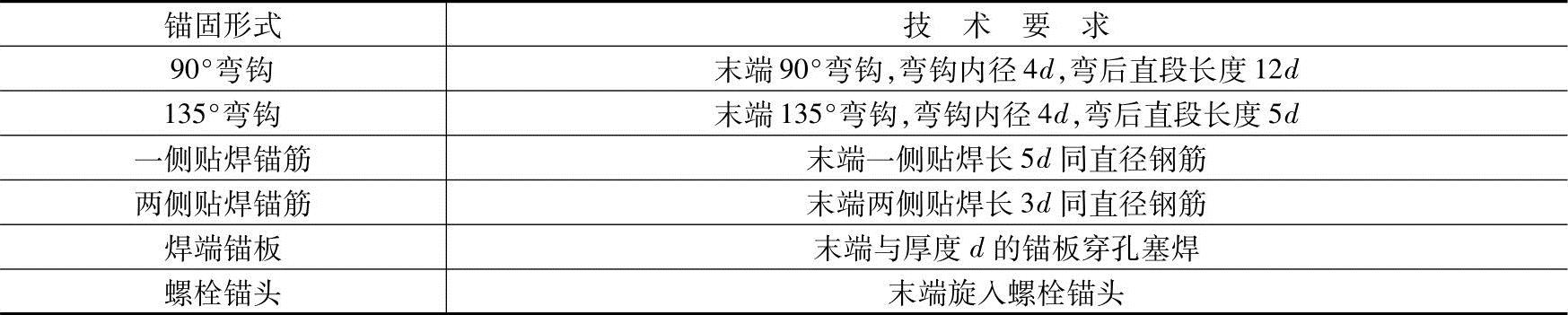

表2.12-4 钢筋弯钩和机械锚固的形式和技术要求

注：1.焊缝和螺纹长度应满足承载力要求。

2.锚板或锚头的承压净面积应不小于锚固钢筋截面积的4倍。

3.螺栓锚头的规格应符合相关标准的要求。

4.螺栓锚头和焊接锚板的钢筋间距不宜小于4d，否则应考虑群锚效应的不利影响。

5.截面角部的弯钩和一侧贴焊锚筋的布筋方向宜向截面内侧偏置。

4.混凝土结构中的纵向受压钢筋，当计算中充分利用钢筋的抗压强度时，锚固长度应不小于相应受拉锚固长度的70%。

受压钢筋不应采用末端弯钩和一侧贴焊锚筋的锚固措施。

受压钢筋锚固长度范围内的横向构造钢筋应符合2.12.3节1的要求。

5.承受动力荷载的预制构件，应将纵向受力普通钢筋末端焊接在钢板或角钢上，钢板或角钢应可靠地锚固在混凝土中。钢板或角钢的尺寸应按计算确定，其厚度不宜小于10mm。

其他构件中的受力普通钢筋的末端也可通过焊接钢板或型钢实现锚固。

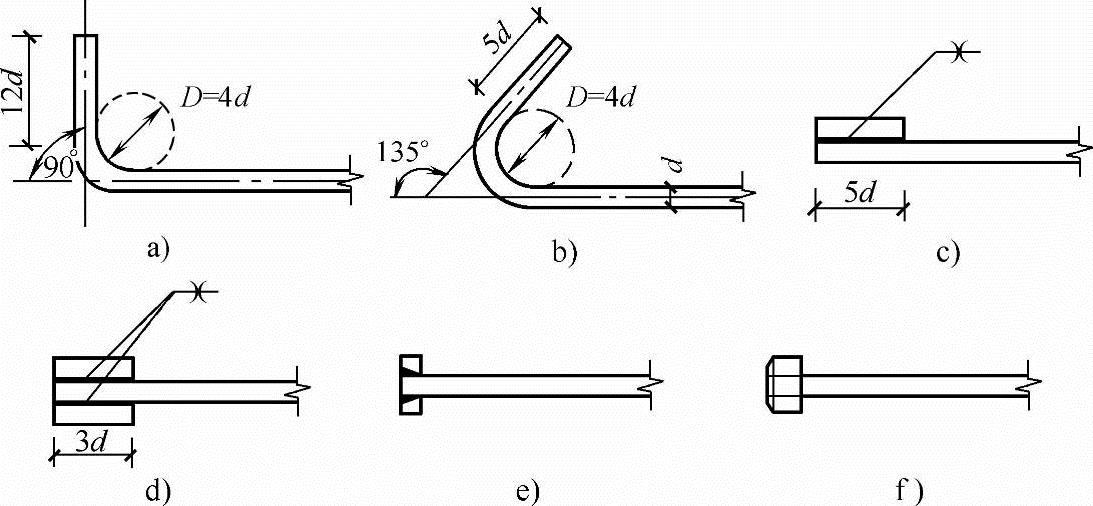

图2.12-1 钢筋弯钩和机械锚固的形式和技术要求

a）90°弯钩 b）135°弯钩 c）侧贴焊锚筋 d）两侧贴焊锚筋 e）穿孔塞焊锚板 f）螺栓锚头

【例2.12-5】当充分利用钢筋的抗拉强度时，受拉钢筋的基本锚固长度l_ab（）。

（A）随混凝土强度等级提高而增加，随钢筋等级提高而减少

（B）随混凝土强度等级和钢筋等级提高而增加

（C）随混凝土强度等级提高而减小，随钢筋等级提高而增加

（D）随混凝土强度等级和钢筋等级提高而减少

答案：（C）

解答：根据2.12.3节1（《混凝土结构设计规范》8.3.1条）规定可知（C）项正确。
