斜截面受剪承载力计算方法

【摘要】:矩形、T形和I形截面钢筋混凝土偏心受压构件,其受剪截面尺寸限制条件与受弯构件相同,需满足下式要求。V≤0.25βcfcbh0hw/b≥6 V≤0.2βcfcbh0图 2.6-15a)弯起筋只抗剪但不承受支座左侧负弯矩 b)弯起筋只承担支座负弯矩不承担剪力 c)附加抗剪鸭筋式中 V——剪力设计值;λ——偏心受压构件计算截面的剪跨比,取为M/;N——与剪力设计值V相应的轴向压力设计值;当N>0.3fcA时,取N=0.3fcA;A为构件截面面积。

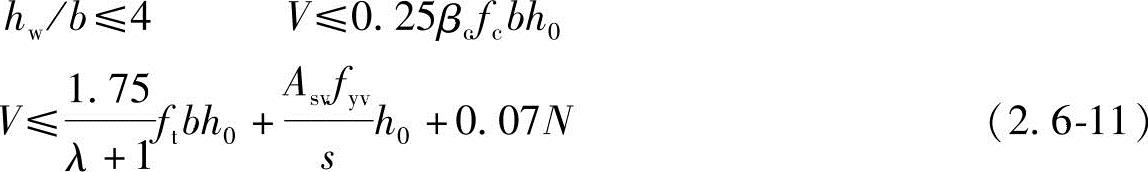

矩形、T形和I形截面钢筋混凝土偏心受压构件,其受剪截面尺寸限制条件与受弯构件相同,需满足下式要求。

V≤0.25βcfcbh0

hw/b≥6 V≤0.2βcfcbh0


图 2.6-15

a)弯起筋只抗剪但不承受支座左侧负弯矩 b)弯起筋只承担支座负弯矩不承担剪力 c)附加抗剪鸭筋


式中 V——剪力设计值;

λ——偏心受压构件计算截面的剪跨比,取为M/(Vh0);

N——与剪力设计值V相应的轴向压力设计值;当N>0.3fcA时,取N=0.3fcAA为构件截面面积。

计算截面的剪跨比应按下列规定取用:



图 2.6-16

λ<1时,取λ=1;当λ>3时,取λ=3。

(2)对其他偏心受压构件,当承受均布荷载时,取λ=1.5;当承受集中荷载时(包括作用有多种荷载、且集中荷载对支座截面或节点边缘所产生的剪力值占总剪力值的75%以上的情况),取λ=a/h0(图2.6-16b),且当λ<1.5时取λ=1.5;当λ>3时,取λ=3;此处,a为集中荷载至支座或节点边缘的距离。

对于框架柱,取剪跨比978-7-111-45870-8-Chapter02-453.jpg主要是考虑到框架在水平荷载如风或地震荷载作用下,框架柱的反弯点大约在978-7-111-45870-8-Chapter02-454.jpg处(底层可能要大些),即此时的剪跨978-7-111-45870-8-Chapter02-455.jpg,故978-7-111-45870-8-Chapter02-456.jpg978-7-111-45870-8-Chapter02-457.jpg

【例2.6-6】 已知一钢筋混凝土框架柱,柱的各部尺寸如图2.6-17所示,混凝土用C30(fc=14.3MPa,ft=1.43MPa),纵筋用HRB400级钢筋,fy=360MPa,箍筋用HPB300级钢筋,fy=270MPa,柱端作用弯矩设计值M=116kN·m,轴力设计值N=710kN,剪力设计值V=170kN。求:所需箍筋数量。

解答:1.验算截面限制条件

0.25βcfcbh0=0.25×1×14.3×300×360N=386100N>170000N

截面尺寸满足要求。

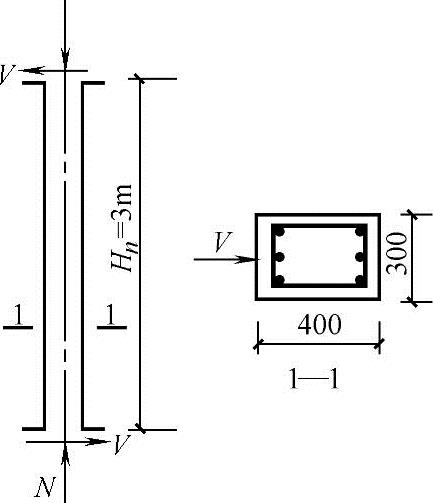

图 2.6-17

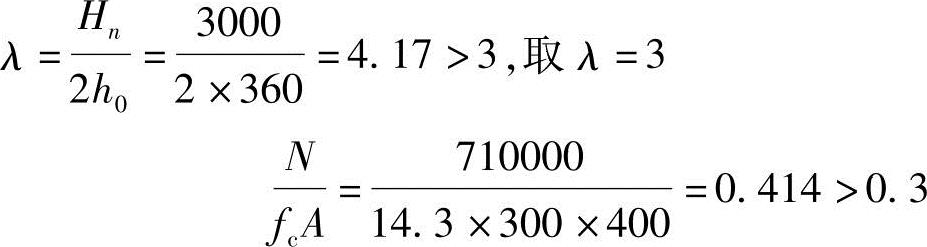

2.箍筋数量的确定


N=0.3fcA=0.3×14.3×300×400N=514800N

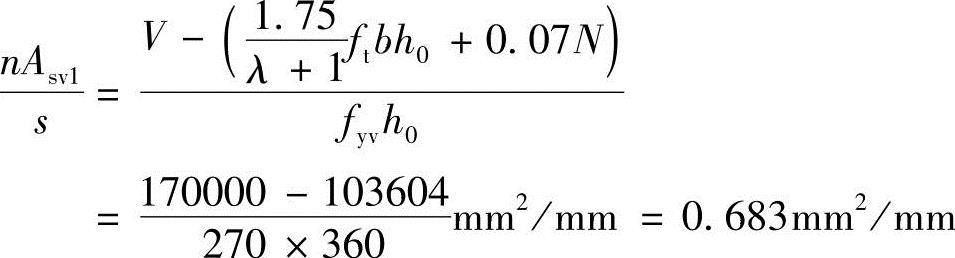

需要按计算配置箍筋


选用双肢箍筋,直径为978-7-111-45870-8-Chapter02-462.jpg8(Asv1=50.3mm2),则其间距978-7-111-45870-8-Chapter02-463.jpg取用s=140mm。
