1.8.3静定桁架计算方法：完整指南
【摘要】：静定桁架一般采用节点法和截面法进行内力计算。 有一钢筋混凝土非预应力屋架，如图1.8-12所示。结构设计使用年限为50年。上弦杆的计算长度可取节间长度的两倍。基本组合为由可变荷载效应控制的组合。RAv=23.4 RAv=25.2 RAv=21 RAv=19.5答案：解答：荷载设计值：1.4×P2=8.4kN图1.8-12 图2.在恒荷载和活荷载的作用下，上弦杆件S1的内力设计值与下列（ ）项数值相接近。
静定桁架一般采用节点法和截面法进行内力计算。
【例1.8-4】 有一钢筋混凝土非预应力屋架，如图1.8-12所示。结构设计使用年限为50年。已知：屋架混凝土强度等级为C30。节点集中荷载P=P1+P2，恒荷载P1=12kN（标准值且包括构件自重），活荷载P2=6kN（标准值且活荷载大于4kN/m2）。
提示：（1）计算屋架杆件内力时不考虑节点次应力的影响。
（2）上弦杆的计算长度可取节间长度的两倍。
（3）基本组合为由可变荷载效应控制的组合。
1.在活荷载作用下的支座反力为RAv（设计值，kN）应该和下列（ ）项数值相接近。
（A）RAv=23.4 （B）RAv=25.2 （C）RAv=21 （D）RAv=19.5
答案：（B）
解答：荷载设计值：1.4×P2=8.4kN

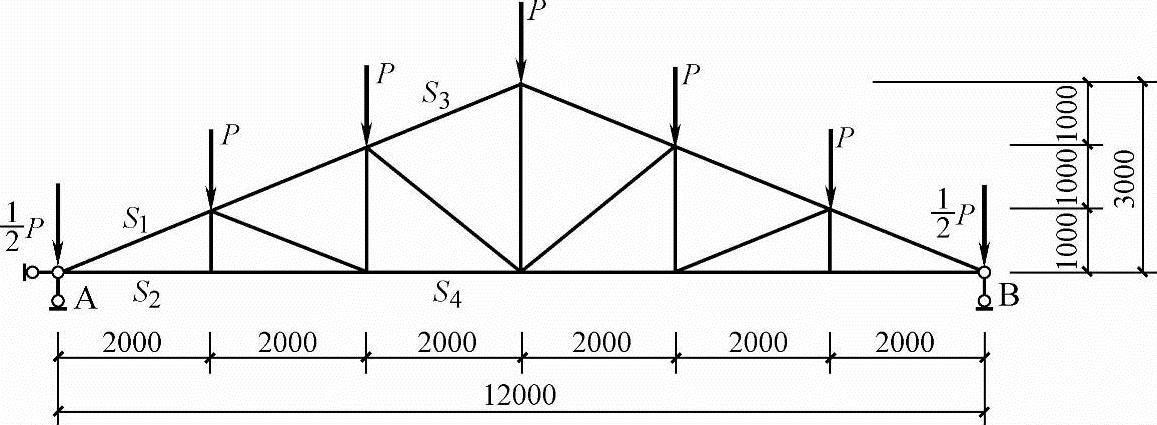

图1.8-12 【例1.8-4】图
2.在恒荷载和活荷载的作用下，上弦杆件S1的内力设计值（kN）与下列（ ）项数值相接近。
（A）153.02 （B）124.16 （C）148.99 （D）127.51
答案：（D）

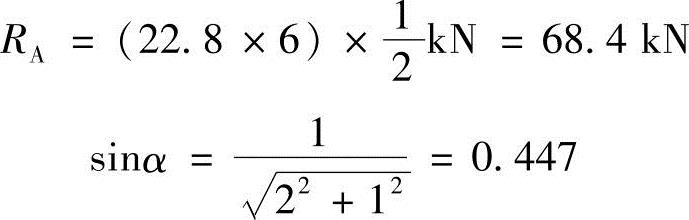

解答：采用节点法：P=（1.2×12+1.4×6）kN=22.8kN

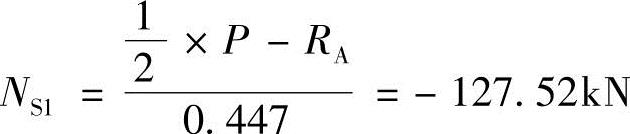

由节点静力平衡：
（与假设的方向相反）（受压）
