抗震设防烈度为7、8、9度时，高度分别超过160m、120m、80m的大型公共建筑，应按规定设置建筑结构的地震反应观测系统，建筑设计应留有观测仪器和线路的位置。

【例1.6-1】一幢高层建筑的场地，经地质勘察测得场地的土层等效剪切波速v_se=180m/s，场地覆盖层厚度d_0v=60m（图1.6-1），即自地面至剪切波速大于500m/s的土层顶面的距离。由此，可确定该建筑的场地类别为____类。

（A）Ⅲ （B）Ⅰ （C）Ⅱ （D）Ⅳ

答案：（A）

解答：根据表1.6-2（抗震规范表4.1.6），因土层等效剪切波速v_se=180m/s，以及场地覆盖层厚度d_0v=60m，则由该表可查得本工程场地类别为Ⅲ类。

【例1.6-2】一住宅小区的抗震设防烈度为8度（0.2g），但场地内存在发震断裂带。现需确定地面下隐伏断裂的土层覆盖厚度大于____m时，可忽略发震断裂错动对地面建筑的影响。

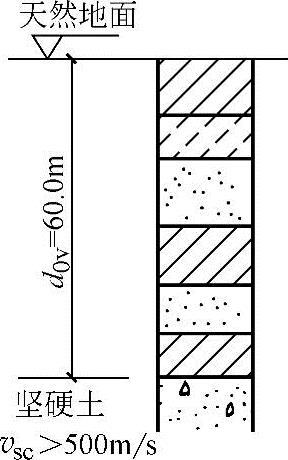

图1.6-1 确定场地类别的条件

（A）60 （B）80 （C）90 （D）50

答案：（A）

解答：根据1.6.3节2（1）3）（《抗震规范》4.1.7条1款3））的规定，当抗震设防烈度为8度时，前隐伏断裂的土层覆盖厚度大于60m，则可忽略发震断裂错动对地面建筑的影响。

【例1.6-3】一幢商住用的高层建筑，其抗震设防烈度为8度（0.2g），建筑抗震设防类别为丙类。该建筑的附近存在一条发震主断裂带，该带的隐伏断裂的土层覆盖厚度为50m，因此需确定该建筑避开这条主断裂带的最小避让距离应为____m（图1.6-2）。

图1.6-2 建筑避开断裂带的最小避让距离

（A）200 （B）300 （C）500 （D）400

答案：（A）

解答：根据1.6.3节2（2）（《抗震规范》4.1.7条2款）和表1.6-3（《抗震规范》表4.1.7）的规定，可知本建筑由于隐伏断裂的土层厚度小于60m，因此本建筑应避开这条主断裂带，其最小避让距离不宜小于100m。

【例1.6-4】某6层办公楼，各层柱数和柱截面尺寸均相同，第一层层高为6m，其余各层层高均为4m。根据抗震概念设计的要求，该楼房应作竖向不规则的验算，检查在竖向是否存在薄弱层。试问，下述对该建筑是否存在薄弱层的几种判断，其中（）项是正确的，并说明其理由。

提示：①楼层的侧向刚度采用剪切刚度为

k_i=GA_i/h_i

A_i=2.5（h_ci/h_i）²A_ci

式中 k_i——第i层的侧向刚度；

A_ci——第i层的全部柱子的截面面积之和；

h_ci——第i层柱沿计算方向的截面高度；

h_i——第i层柱的楼层高度；

G——混凝土的剪切模量。

②不考虑土体对框架侧向刚度的影响。

（A）无薄弱层（B）第一层为薄弱层

（C）第2层为薄弱层（D）第6层为薄弱层

答案：（B）

解答：按表1.6-5（《抗震规范》表3.4.3-2）第一项，该层的侧向刚度小于相邻上一层的70%或小于其上相邻三个楼层侧向刚度平均值的80%，则为侧向不规则。根据提示，则

根据题目所给公式A_i=2.5（h_ci/h_i）2A_ci可得

【例1.6-5】云南省玉溪某小学拟建一6层教学楼，采用钢筋混凝土框架结构，平面及竖向均规则。各层层高均为3.6m，首层室内外地面高差为0.50m，建筑场地类别为Ⅱ类。

1.下列关于对该教学楼抗震设计的要求，其中何项正确？

（A）按9度计算地震作用，按一级框架采取抗震措施

（B）按9度计算地震作用，按二级框架采取抗震措施

（C）按8度计算地震作用，按一级框架采取抗震措施

（D）按8度计算地震作用，按二级框架采取抗震措施

答案：（C）

解答：根据《建筑抗震设计规范》（GB 50011—2010）附录A.O.22-3，玉溪的抗震设防烈度为8度，0.2g，第二组。根据《抗震设防分类标准》（GB 50223—2008）第6.0.8条，小学教学楼应不低于重点设防类（乙类）。根据1.6.1节3（2）（《抗震设防分类标准》（GB 50223—2008）第3.0.3条），应按9度的要求加强其抗震措施，按本地区抗震设防烈度8度确定其地震作用。

该建筑高度：H=（3.6×6+0.50）m=22.1m。根据《建筑抗震设计规范》（GB 50011—2010）表6.1.2，设防烈度9度，H＜24m时，框架抗震等级为一级。

2.该结构在y向地震作用下，底层y方向的剪力系数（剪重比）为0.08，层间弹性位移角为1/690。试问，当判断是否考虑重力二阶效应影响时，底层y方向的稳定系数θ_iy与下列何项数值最为接近？

提示：不考虑刚度折减。重力荷载计算值近似取重力荷载代表值；地震剪力计算值近似取对应于水平地震作用标准值的楼层剪力。

（A）0.018 （B）0.020 （C）0.053 （D）0.110

答案：（A）

解答：根据1.6.6节3（《建筑抗震设计规范》（GB 50011—2010）第3.6.3条及其条文说明中式（1）），
