1.5.6结构基本自振周期的经验公式

2023-08-28 理论教育版权反馈

【摘要】：②框架基础塔的基本自振周期按下式计算：③塔壁厚大于30mm的各类设备塔架的基本自振周期应按有关理论公式计算。

1.高耸结构

（1）一般高耸结构的基本自振周期，钢结构可取下式计算的较大值，钢筋混凝土结构可取下式计算的较小值：

T₁=（0.007～0.013）H （1.5-20）

式中 H——结构的高度（m）。

（2）烟囱和塔架等具体结构的基本自振周期可按下列规定采用：

1）烟囱的基本自振周期可按下列规定计算：

①高度不超过60m的砖烟囱的基本自振周期按下式计算：

②高度不超过150m的钢筋混凝土烟囱的基本自振周期按下式计算：

③高度超过150m，但低于210m的钢筋混凝土烟囱的基本自振周期按下式计算：

式中 H——烟囱高度（m）；

d——烟囱1/2高度处的外径（m）。

2）石油化工塔架（图1.5-2）的基本自振周期可按下列规定计算：

①圆柱（筒）基础塔（塔壁厚不大于30mm）的基本自振周期按下列公式计算：

当H²/D₀＜700时

当H²/D₀≥700时

式中 H——从基础底板或柱基顶面至设备塔顶面的总高度（m）；

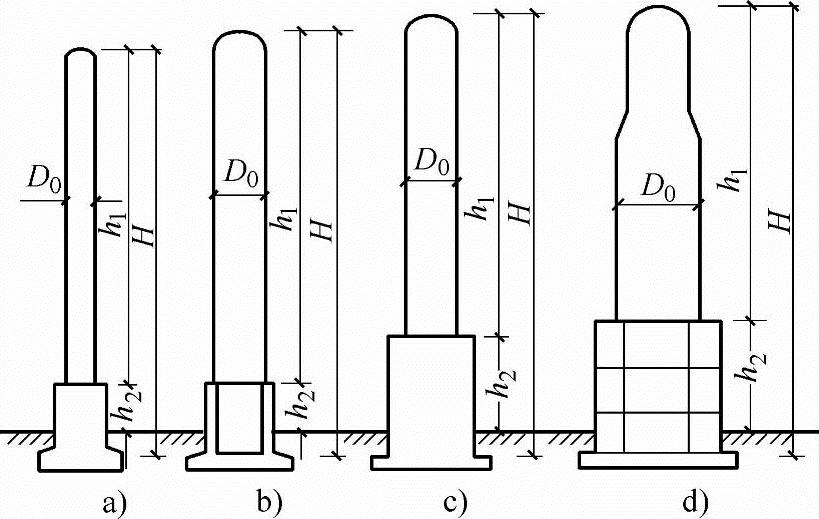

图1.5-2 设备塔架的基础形式

a）圆柱基础塔 b）圆筒基础塔 c）方形（板式）框架基础塔 d）环形框架基础塔

D₀——设备塔的外径（m）；对变直径塔，可按各段高度为权，取外径的加权平均值。

②框架基础塔（塔壁厚不大于30mm）的基本自振周期按下式计算：

③塔壁厚大于30mm的各类设备塔架的基本自振周期应按有关理论公式计算。

④当若干塔由平台连成一排时，垂直于排列方向的各塔基本自振周期T₁可采用主塔（即周期最长的塔）的基本自振周期值；平行于排列方向的各塔基本自振周期T₁可采用主塔基本自振周期乘以折减系数0.9。

2.高层建筑

（1）一般情况下，高层建筑的基本自振周期可根据建筑总层数近似地按下列规定采用：

1）钢结构的基本自振周期按下式计算：

T₁=（0.10～0.15）n （1.5-27）

式中 n——建筑总层数。

2）钢筋混凝土结构的基本自振周期按下式计算：

T₁=（0.05～0.10）n （1.5-28）

（2）钢筋混凝土框架、框剪和剪力墙结构的基本自振周期可按下列规定采用：

1）钢筋混凝土框架和框剪结构的基本自振周期按下式计算：

2）钢筋混凝土剪力墙结构的基本自振周期按下式计算：

式中 H——房屋总高度（m）；

B——房屋宽度（m）。
