1.塑限（ωP）的测定

塑限ωP一般采用搓滚法测定，将可塑状态的土样放置在毛玻璃板上用手掌搓滚成细土条，如果土条搓到直径为3mm时恰好出现裂纹并开始断裂，此时土样的含水率就是塑限。

2.液限（ωL）的测定

液限ωL一般采用锥式液限仪测定（见图2.2）。将质量为76g、锥角为30°的锥式液限仪的锥尖对准土面，在自重作用下徐徐下沉。如果在15s恰好沉入土的深度为10mm，此时土样的含水率就是液限。

pagenumber_ebook=17,pagenumber_book=11

图2.2　锥式液限仪

3.液限和塑限联合测定

由于搓滚法的操作误差较大，目前广泛使用液限和塑限联合测定法代替锥式液限仪及搓滚法。液限、塑限联合测定采用的仪器为光电式液、塑限联合测定仪（见图2.3）。试验时，将调成三种不用含水率的土样，先后分别装满盛土杯，使锥尖刚好接触土面，圆锥仪在重力作用下沉入土内，并测定圆锥仪在5s时的下沉深度。根据三种土样的三次试验结果，在双对数坐标纸上，以含水率为横坐标、圆锥下沉深度为纵坐标，绘制圆锥下沉深度和含水率的关系曲线（见图2.4），在直线上查得圆锥下沉深度为17mm所对应的含水率为液限，下沉深度为2mm所对应的含水率为塑限。

pagenumber_ebook=17,pagenumber_book=11

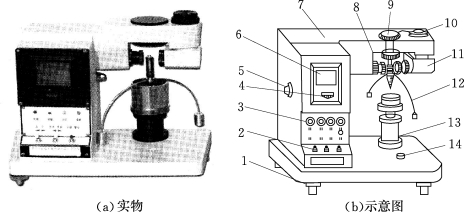

图2.3　光电式液、塑限联合测定仪

1—水平调节螺钉；2—控制开关；3—指示灯；4—零线调节螺钉；5—反光镜调节螺钉；6—显示屏；7—机壳；8—物镜调节螺钉；9—电磁装置；10—光源调节螺钉；11—光源；12—圆锥仪；13—升降台；14—水平泡
