如图7-1所示，汽车防盗系统一般由报警调置/解除装置、传感器、防盗电控单元（ECU）、报警装置、防止发动机起动和汽车移动装置等组成。

pagenumber_ebook=166,pagenumber_book=156

图7-1　汽车防盗系统的组成

1.报警调置/解除装置

当所有的车门、发动机底部及后备厢关闭时，车主通过报警调置/解除装置使车上所有的车门锁止，汽车防盗报警系统进入预警状态。当汽车防盗报警系统起动时，设在车内可见位置的工作显示灯工作，以保证防盗报警系统正确无误地开始工作，且对小偷也是一种心理威慑。

其设置的方法可分为主动式与被动式两种。

主动式是指用于装置起动的特别操作方式，具有暗号开关或密码电源开关板，其典型方式是无线电或红外线遥控方式。此方式的优点是在安装上通用性强，其缺点是容易忘记调置，以致发生疏漏。

被动式不要求驾驶员特别操作，当车门关闭后，防盗报警装置能自动进行工作，不会发生忘记装置起动的疏漏，能够提高防盗效果。

2.传感器

传感器的功用是当报警系统工作时，传感器检测汽车有无异常情况发生。当汽车被移动或车门被打开时，传感器将检测到的信号传送给防盗电控单元（ECU），防盗电控单元（ECU）根据其内部储存的数据进行比较，判断汽车是否正在被盗。

若汽车被盗，传感器主要通过以下方式进行检测：车门开启操作不正常，后备厢盖、油箱盖或发动机盖被非法打开；汽车非法移动而产生振动，车辆倾斜；车窗玻璃被打破。

3.防盗电控单元（ECU）

防盗电控单元（ECU）的功能如图7-2所示，主要包括接收各种传感器发送的信号，根据电控单元中预先储存的数据和编制的程序，通过数学计算和逻辑判断，确定车门是否锁定，车辆是否非法移动，以便控制各个执行器，从而使汽车处于报警状态。此外，防盗电控单元（ECU）还具有故障自诊断功能。

pagenumber_ebook=167,pagenumber_book=157

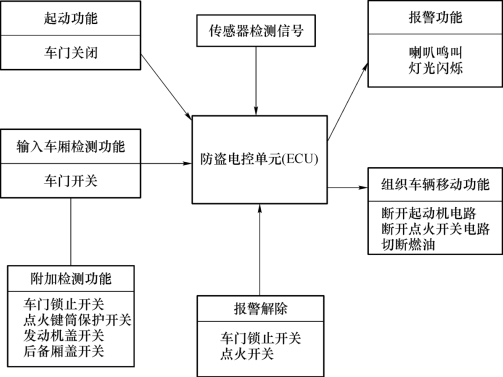

图7-2　防盗电控单元（ECU）的功能

4.报警装置

防盗系统报警的方法通常采用喇叭鸣叫和灯光闪烁的方式，也有采用专用喇叭与普通喇叭进行组合的报警方法。此外，还设有专用警笛或者用电波向车主报警的方式。
