汽车空调调节系统-结构与拆装
【摘要】：空调的手动调节包括温度调节、出风口位置调节、鼓风机风速调节、空气内外循环调节等，通常通过空调控制面板上的拨杆或旋钮进行调节。空调控制面板到调节风门的控制方式有拉线式和电动式两种。
1.空调调节系统的类型
空调调节系统有手动调节和自动调节之分，现以手动调节为例说明空调调节系统的工作情况。空调的手动调节包括温度调节、出风口位置调节、鼓风机风速调节、空气内外循环调节等，通常通过空调控制面板上的拨杆或旋钮进行调节。
2.空调控制面板上的开关
空调控制面板上有温度调节开关、气流选择开关、鼓风机速度选择开关、进气方式（内外循环）选择开关、空调开关（A/C）、运行模式选择开关等，其中温度调节开关、气流选择开关、进气方式（内外循环）选择开关是通过气道中的调节风门实现的，空调开关（A/C）、运行模式选择开关、鼓风机速度选择开关是通过电路控制实现的。空调控制面板到调节风门的控制方式有拉线式和电动式两种。空调控制面板上的开关如图6-21所示。
3.温度调节
温度调节采用冷暖风混合的方式，所有空气先通过蒸发器，用一个调节风门控制通过加热器芯的空气量，通过加热器芯的空气和未通过加热器的空气混合后形成不同温度的空气从出风口吹出，实现温度调节。冷气和暖风共用一个鼓风机。图6-22～图6-24所示分别为调节风门处于不同位置时空气的流经路线。

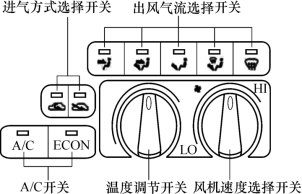

图6-21 空调控制面板上的开关

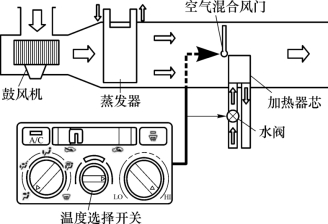

图6-22 调节风门在中间位置

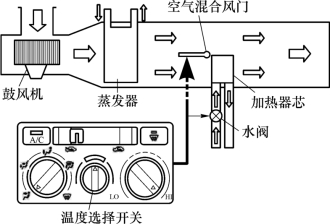

图6-23 调节风门在冷的位置

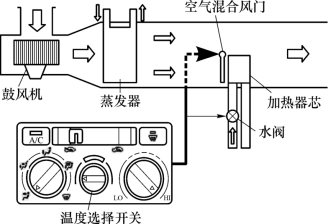

图6-24 调节风门在热的位置
4.气流选择调节
通过控制面板上的气流选择开关调节出风口的位置，分别设置了中央出风口、侧出风口、脚下出风口、风挡玻璃除霜出风口等不同的出风口位置，如图6-25～图6-27所示。

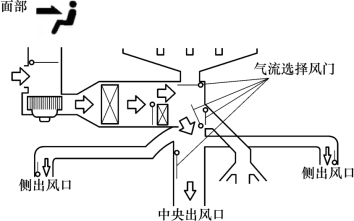

图6-25 中央出风口位置

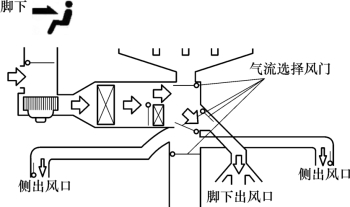

图6-26 脚下出风口位置
5.进气方式选择调节
选择进入车内的空气是外部的新鲜空气还是车内的非新鲜空气，如果选择外部新鲜空气则称为外循环；选择车内空气则称为内循环，如图6-28所示。
图6-27 风挡玻璃除霜出风口位置

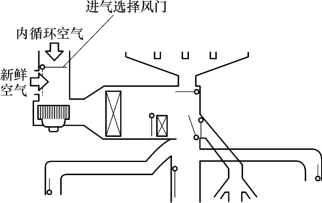

图6-28 内、外循环
6.鼓风机速度选择调节

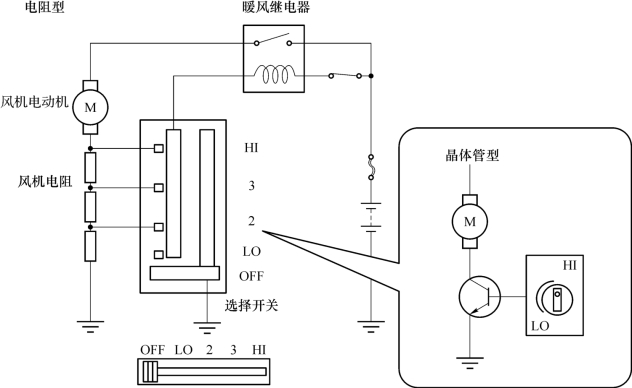

在鼓风机电路中串入3 个电阻，通过开关控制OFF 挡、LO 挡、2 挡、3 挡、HI 挡等转速挡位，依次调节风速，风量由小到大。鼓风机速度调节原理如图6-29所示。
6-8 内外循环系统工作原理
6-9 冷凝器散热风扇
图6-29 鼓风机速度调节原理
