为方便驾驶员和乘员开关车门，现在的轿车均安装了中央控制门锁系统（中控门锁）。中控门锁可使驾驶员在锁住或打开自己车门的同时，也锁住或打开其他的车门。而除了中控门锁控制外，乘员还可以利用各车门的机械式弹簧锁来开、关车门。

1.中控门锁的组成

中控门锁系统一般由门锁控制开关、门锁总成、钥匙操纵开关、后备厢门开启器及开启器开关等组成。

（1）门锁控制开关。

门锁控制开关一般安装在驾驶员侧前门内的扶手上，通过门锁控制开关可同时锁上或打开所有车门。图5-13所示为丰田轿车门锁控制开关的位置。

（2）门锁总成。

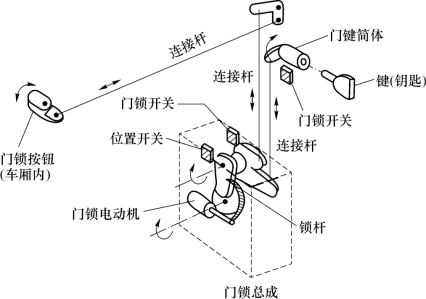

门锁总成主要由门锁传动机构、门锁开关和外壳等组成，如图5-14所示。

pagenumber_ebook=118,pagenumber_book=108

图5-13　丰田轿车门锁控制开关的位置

pagenumber_ebook=118,pagenumber_book=108

图5-14　门锁总成

（3）钥匙操纵开关。

钥匙操纵开关装在每个前门的钥匙门上，当从外面用钥匙开门或关门时，钥匙操纵开关便发出开门或锁门的信号给门锁控制ECU 或门锁控制继电器。

（4）后备厢门开启器。

后备厢门开启器装在后备厢门上，一般用电磁线圈代替电动机，由轭铁、插棒式铁芯、电磁线圈和支架组成，如图5-15所示。当电磁线圈通电时，插棒式铁芯将轴拉入并打开后备厢门。

pagenumber_ebook=118,pagenumber_book=108

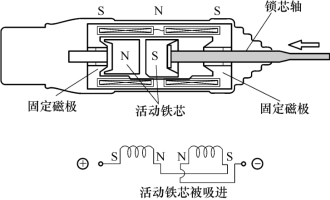

图5-15　后备厢门开启器

（5）后备厢门开启器开关。

后备厢门开启器开关位于仪表板下面或驾驶员座椅左侧车厢底板上。钥匙门靠近其开启器，推压钥匙门，则断开了后备厢内主开关，此时再拉开启器开关也不能打开后备厢门。将钥匙插进钥匙门内顺时针旋转打开钥匙门后，主开关接通，此时通过后备厢门开启器可以打开后备厢。

2.中控门锁控制电路

（1）继电器控制的中控门锁电路。

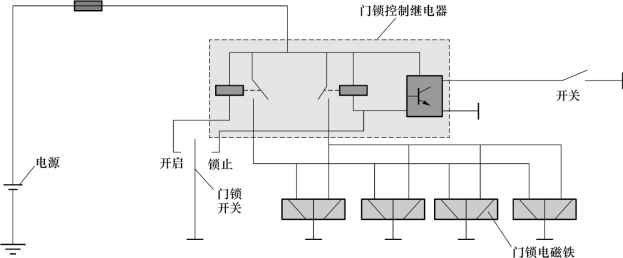

图5-16所示为用门锁继电器控制的中控门锁电路。

pagenumber_ebook=119,pagenumber_book=109

图5-16　用门锁继电器控制的中控门锁电路

其工作过程如下：当用钥匙转动锁芯使门锁开关中的“开启”触点闭合时，电流便经过蓄电池的正极、熔断丝、开锁继电器线圈、门锁开关搭铁，开锁继电器开关闭合，电流流经门锁电动机或门锁电磁线圈，四个车门同时打开。

当用钥匙转动锁芯使门锁开关中的“锁止”触点闭合时，锁止继电器通电使其触点闭合，四个车门同时锁住。

（2）集成电路-继电器控制的中控门锁系统。

门锁控制器由集成电路和继电器组成，集成电路可根据各种开关发来的信号，控制三极管的导通与截止，从而控制继电器的工作状态，由此可控制门锁电动机的电流方向，实现锁门和开锁。

（3）电脑（ECU）控制的中控门锁系统。

（4）车速感应式中控门锁。

车速感应式中控门锁是指当车速超过10 km/h （针对不同车辆，该数值有所差异）时，除驾驶座侧车门以外，其他3 个车门锁扣会自动扣住，以确保行车安全。

3.遥控门锁系统

为了便于操作，现在很多汽车的中控门锁系统均配备了遥控发射器来控制车门的开与锁、后备厢门的开与锁，以及灯光、喇叭的控制等，极大地方便了驾驶员。同时车门锁又是车身上被操作最多的部件之一，也是车身舒适性得以实现的最基本的一环。但从防盗和安全的角度来讲，车门和车门锁更要坚固，遥控门锁系统使正常开启和非法侵入的操作途径分离开来，合法使用者可通过射频遥控进行操作，享受它的便捷和舒适，而非法侵入者却只能面对坚固的机械机构而束手无策。

pagenumber_ebook=119,pagenumber_book=109

5-10　遥控门锁系统锁车

遥控门锁的基本原理是通过遥控门锁的发射器发出微弱电波，此电波由汽车天线接收后送至中控门锁系统中的ECU 进行识别对比，若识别对比后的代码一致，ECU 便把信号送至执行器来完成相应的动作。
