汽车倒车雷达的结构和作用

2023-08-27 理论教育版权反馈

【摘要】：当驾驶员挂入倒挡后，倒车雷达侦测器进入自我检测。倒车雷达装置由倒车雷达侦测器、控制器和蜂鸣器等组成。倒车雷达侦测器安装在车辆后部保险杠上，如图3-26所示。控制器接收从侦测器传来的信号，经计算判断障碍物离车尾的距离，若达到报警位置，就传送信号给蜂鸣器。

汽车倒车时，为了警告车后的行人和驾驶员，也为了给该车驾驶员提供额外照明，使其能够在夜间倒车时看清车的后部，在汽车的后部常装有倒车灯、倒车蜂鸣器或语音倒车报警器，它均由装在变速器盖上的倒车开关自动控制。

1.倒车开关

倒车开关的结构如图3-25所示。当把变速杆拨至倒车挡时，由于倒车开关中的钢球1 被松开，在弹簧5 的作用下，触点4 闭合，于是倒车灯、倒车蜂鸣器或语音倒车报警器便与电源接通，使倒车灯发亮，蜂鸣器发出断续的鸣叫声，而语音倒车报警器则发出“请注意，倒车”的声音。

pagenumber_ebook=80,pagenumber_book=70

3-9　倒车蜂鸣器

pagenumber_ebook=80,pagenumber_book=70

3-10　语言倒车报警器

pagenumber_ebook=80,pagenumber_book=70

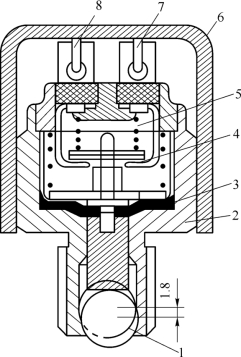

图3-25　倒车开关的结构

1—钢球；2—壳体；3—膜片；4—触点；5—弹簧；6—保护膜；7，8—导线

倒车雷达装置在倒车时起辅助报警功能，使倒车更加安全。

当驾驶员挂入倒挡后，倒车雷达侦测器进入自我检测。当自我检测通过后，就开始检测汽车后部障碍物，如风神Ⅱ号轿车的倒车雷达装置，在汽车后部50 cm 处检测到物体表面积为25 cm2 以上的障碍物，就会发出报警声，以提醒驾驶员注意。

倒车雷达装置由倒车雷达侦测器、控制器和蜂鸣器等组成。倒车雷达侦测器安装在车辆后部保险杠上，如图3-26所示。它向汽车后部发射超声波，并接收反射回来的超声波。控制器接收从侦测器传来的信号，经计算判断障碍物离车尾的距离，若达到报警位置，就传送信号给蜂鸣器。

倒车雷达装置是利用声呐原理工作的，如图3-27所示。当发射的超声波频率达到40 kHz，超声波遇到障碍物时，会有反射波产生，被传感器接收后，控制器就会利用发射波与反射波计算出障碍物和雷达发射器之间的距离，并据此采取相应的报警提示。

pagenumber_ebook=81,pagenumber_book=71

图3-26　倒车雷达装置安装位置

pagenumber_ebook=81,pagenumber_book=71

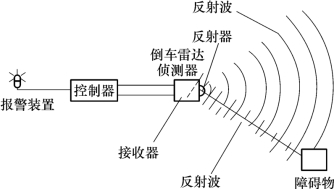

图3-27　倒车雷达装置的工作原理
