汽车电气设备的转向灯与危险报警灯
【摘要】：为指示车辆的行驶方向，汽车上均装有转向信号灯。危险报警灯的使用场合主要是本车有故障不能行驶；或本车有索引其他车的任务，需要其他车辆注意；或本车需要优先通过，需其他车辆注意。为此，电路中需设有危险报警灯开关11。在闪光器工作时，左右转向灯及指示灯同时闪光发出危险信号。
为指示车辆的行驶方向，汽车上均装有转向信号灯。当汽车要驶离原方向时，需接通左侧或右侧转向信号灯，左边或右边的前、后转向信号灯闪烁发光，以提醒其他车辆的驾驶员；转向后，回转方向盘，控制装置可自动使转向开关回位，转向灯熄灭。转向信号装置一般应具有一定的频闪，我国国标规定为60～120 次/min。
汽车在行驶中，当遇见危险情况时，前、后、左、右转向灯同时发出闪光，以作为危险警报信号。
转向信号装置一般由转向开关、转向信号灯、转向指示灯和闪光器等组成，其中闪光器是主要器件。
1.闪光器
闪光器是使转向信号灯按一定时间间隔闪烁的器件，目前使用的闪光器主要有电热式、电容式、电子式。电子闪光器具有性能稳定、可靠性高和寿命长的特点，已获得广泛应用。
电子闪光器可分为触点式（带继电器）和无触点式（不带继电器），不带继电器的电子闪光器又称为全电子闪光器。
（1）触点式电子闪光器。
图3-19所示为带继电器的触点式电子闪光器的电路。当汽车向右转弯时，转向开关S接通右转向灯，主线路为蓄电池“＋”极→电源开关SW→接线柱B→电阻R1→继电器J 的触点→接线柱S→转向开关→右转向灯及转向指示灯→搭铁→蓄电池“-”极，右转向灯亮。

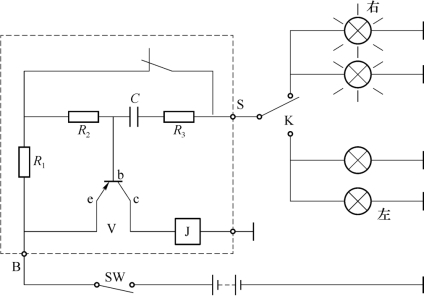

图3-19 带继电器的触点式电子闪光器的电路
同时，R1 上的电压降使三极管导通产生集电极电流。集电极电流通过继电器J 的线圈，使继电器常闭触头立即断开，右转向信号灯熄灭。
三极管导通的同时，基极电流向电容器C 充电。充电电路为：蓄电池“＋”极→电源开关SW→接线柱B→三极管的发射极e、基极b→电容器→电阻R3→接线柱S→转向灯开关K→右转向信号灯→搭铁→蓄电池“-”极。在充电过程中，随着电容器电荷的积累，充电电流逐渐减小，三极管的集电极电流也随之减小。当此电流不足以维持衔铁的吸合而释放时，继电器J 的常闭触点又重新闭合，转向信号灯再次点亮。这时电容器C 通过电阻R2、继电器J 的常闭触点、电阻R3 放电。放电电流在R2 上产生的电压降为三极管提供反向偏压，加速了三极管的截止，使继电器J 的常闭触点迅速断开。当放电电流接近零时，R1 上的电压降又为三极管提供正向偏压使其导通。因此，电容器C 不断地充电和放电，三极管也就不断地导通与截止，控制继电器的触点反复地闭合、断开，使转向信号灯发出闪光。
3-8 闪光器的工作过程
（2）无触点式电子闪光器。
无触点式电子闪光器又称全电子式闪光器，即把触点式闪光器中的继电器去掉，采用大功率三极管来取代原来的继电器，其电路如图3-20所示。
图3-20 不带继电器的无触点式电子闪光器电路
无触点式电子闪光器是利用电容器充放电延时的特性，控制三极管VT3 的导通和截止，来达到闪光的目的的。
接通转向开关后，三极管VT1 的基极电流由两路提供，一路经电阻R2，另一路经R1 和C，使VT1 导通，当VT1 导通时，VT2、VT3 组成的复合管处于截止状态。由于VT1 的导通电流很小，仅60 mA 左右，故转向信号灯暗。与此同时，电源对电容器C 充电，随着电容C 两端的电压升高，充电电流减小，VT1 的基极电流减小，使VT1 由导通变为截止。这时A 点电位升高，当其电位达到1.4 V 时，VT2、VT3 导通，于是转向信号灯亮。此时电容器C 经过R1、R2 放电，放电时间为灯亮时间。电容C 放完电，接着又充电，VT1 再次导通使VT2、VT3 截止，转向信号灯又熄灭，电容C 的充电时间为灯灭的时间。如此反复，使转向信号灯发出闪光。改变R1、R2 的电阻值和电容C 的大小以及VT1 的电流放大倍数β 值，即可改变闪光频率。
2.转向信号灯与危险警报灯控制电路
图3-21所示为转向信号灯与危险警报灯的工作电路，电路特点可归纳如下：
（1）转向灯7、8 （或9、10）与转向灯开关6 及转向闪光器5 经危险报警灯开关4 的常闭触点与点火开关2 串联，即转向信号灯是在点火开关处于工作挡时使用。
（2）危险报警灯的使用场合主要是本车有故障不能行驶；或本车有索引其他车的任务，需要其他车辆注意；或本车需要优先通过，需其他车辆注意。此时，本车可以在发动机不工作时使用危险报警灯。为此，电路中需设有危险报警灯开关11。此开关中增加了一个触点联动开关，它在点火开关处于不工作状态时，将蓄电池电源线与闪光器及灯泡相连，并将闪光器5 的输出端与左右转向信号灯相连。在闪光器工作时，左右转向灯及指示灯同时闪光发出危险信号。

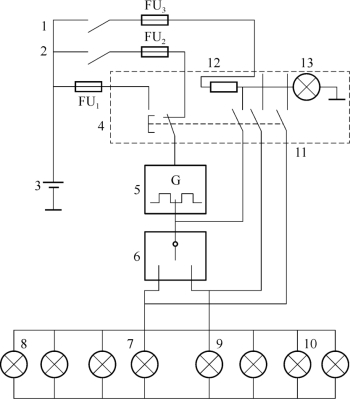

图3-21 转向信号灯与危险报警灯工作电路
1—照明灯开关；2—点火开关；3—蓄电池；4—危险报警灯；5—转向闪光器；6—转向灯开关；7—左转向信号灯；8—左转向信号指示灯；9—右转向信号灯；10—右转向信号指示灯；11—危险报警灯开关；12—降压电阻；13—危险报警指示灯
