汽车电气设备结构与拆装：灯系组成与作用

2023-08-27 理论教育版权反馈

【摘要】：为保证汽车行驶的安全性、减少交通事故的发生，汽车上均装有多种照明设备和灯光信号装置，俗称灯系。有的车辆顶灯兼作门灯用，当车门关闭不严时灯亮，提醒驾驶员注意。位于前方的称为示宽灯，位于后方的称为尾灯。3-1全车灯光系统操作演示目前，多将前照灯、雾灯、示宽灯等组合起来，称为组合前灯；将尾灯、后转向信号灯、制动灯、倒车灯等组合起来称为组合后灯。

为保证汽车行驶的安全性、减少交通事故的发生，汽车上均装有多种照明设备和灯光信号装置，俗称灯系。汽车灯系可分为照明和标识信号两部分，如图3-1所示。

1.照明系统

照明系统的作用是照明道路、标示车辆宽度、照明车厢内部、指示仪表以及夜间车辆检修。汽车上的照明系统分为室外照明和室内照明两部分。

（1）室外照明。

前照灯：俗称大灯，装在汽车头部的两侧，用于夜间或光线昏暗路面上汽车行驶时的照明，有两灯制和四灯制之分。

雾灯：安装在车头和车尾，装于车头的雾灯位置比前照灯稍低，用于雨雾天气行车的道路照明，称为前雾灯；车尾的雾灯称为后雾灯，主要用于雾天高速行驶的汽车向后方车辆或行人提供本车的位置信息。雾灯的光色为黄色或橙色（黄色光波较长，透雾性能好）。

pagenumber_ebook=67,pagenumber_book=57

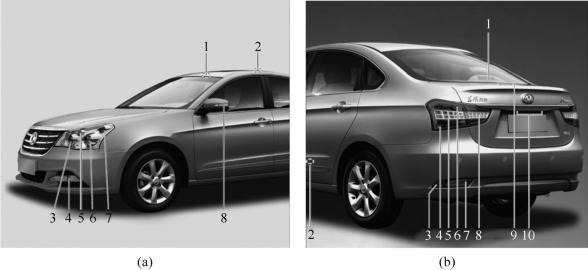

图3-1　汽车照明与信号系统

（a）车灯位置（前）；
1—前地图灯；2—室内灯；3—远光灯；4—前雾灯；5—前位置灯；6—近光灯；7—转向信号灯；8—侧转向信号灯
（b）车灯位置（后）
1—高位制动灯；2—车门灯；3—后雾灯；4—制动灯；5—转向信号灯；6—后位置灯；7—回复反射器；8—倒车灯；9—后备厢灯；10—牌照灯

牌照灯：装于汽车尾部牌照的上方，用于夜间照亮尾部车牌，当尾灯点亮时，牌照灯也点亮。

倒车灯：安装于车辆尾部，给驾驶员提供额外照明，使其能在夜间倒车时看清车的后面；同时也警告后面车辆，该车驾驶员想要倒车或正在倒车。当点火开关接通、变速器换至倒挡时，倒车灯点亮。

（2）室内照明。

仪表灯：安装在汽车仪表盘上，用于夜间照亮仪表盘，以便于驾驶员能迅速获取行车信息并进行正确操作。尾灯点亮时，仪表灯也同时点亮。有些车还加装了灯光控制变阻器，以使驾驶员能够调整仪表灯的亮度。

顶灯：用于车内照明，但必须不致使司机炫目。有的车辆顶灯兼作门灯用，当车门关闭不严时灯亮，提醒驾驶员注意。通常客车的车内灯都位于驾驶室中部，使车内灯光分布均匀。

为便于夜间检修，在发动机罩上还装有发动机罩灯，有的车辆上还设有工作灯插座并配带导线及移动式灯具。

2.灯光信号装置

信号系统的作用是在转弯、制动、会车、停车和倒车等工况下，警示行人和其他车辆。

转向信号灯：安装在车辆两端以及前翼子板上，汽车转弯时发出明暗交替的闪光信号，以向前后左右车辆表明该车驾驶员正在转弯或改换车道。转向信号灯每分钟闪烁60～120 次。

危险警告灯：车辆紧急停车或驻车时，危险警告灯给前后左右车辆显示车辆位置。转向信号灯同时闪烁时，即作危险警告灯用。

示宽灯与尾灯：用于夜间为其他车辆指示该车位置与宽度。位于前方的称为示宽灯，位于后方的称为尾灯。

制动灯：安装在车辆尾部，通知后面车辆该车正在刹车，以避免后面车辆与其后部碰撞。

pagenumber_ebook=68,pagenumber_book=58

3-1　全车灯光系统操作演示

目前，多将前照灯、雾灯、示宽灯等组合起来，称为组合前灯；将尾灯、后转向信号灯、制动灯、倒车灯等组合起来称为组合后灯。
