新能源汽车充电过程-新能源汽车结构与原理
【摘要】：车辆充电前，应全面检查充电线外观有无损坏，防止漏电等现象发生。图8-1-14拉起充电盖锁开关打开充电接口盖板，如图8-1-15所示。图8-1-19将电卡插入充电桩读卡器中输入密码，如图8-1-20所示。图8-1-24显示充电电压和电池数据充电结束手动停止，如图8-1-25所示。图8-1-27取下充电枪使用非充电桩充电，请检查插座是否为16 A插座，并确认连接在空调使用插座上，以防引起安全问题，如图8-1-28所示。图8-1-29三芯充电插头接转换接头

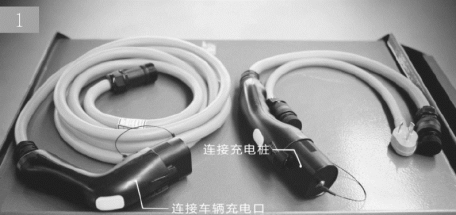

（1）充电设备主要由充电线、2个充电枪、转换接头组成，如图8-1-12所示。车辆充电前，应全面检查充电线外观有无损坏，防止漏电等现象发生。
图8-1-12 充电设备

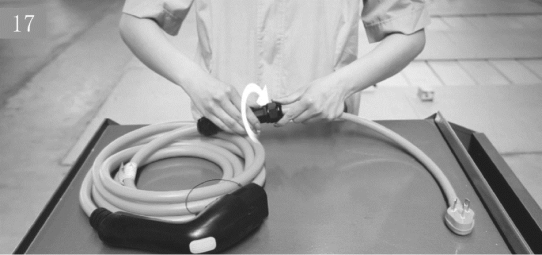

（2）使用前，务必将转接头拧紧，防止雨水进入，对人身安全造成影响，如图8-1-13所示。
图8-1-13 拧紧转接头

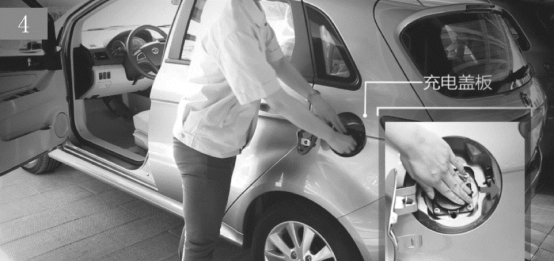

（3）拉起充电盖锁开关，如图8-1-14所示。

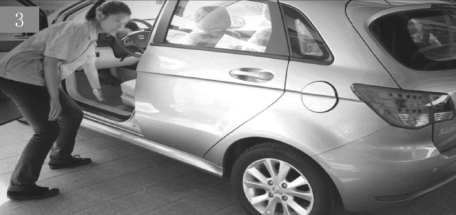

图8-1-14 拉起充电盖锁开关
图8-1-15 打开充电接口盖板

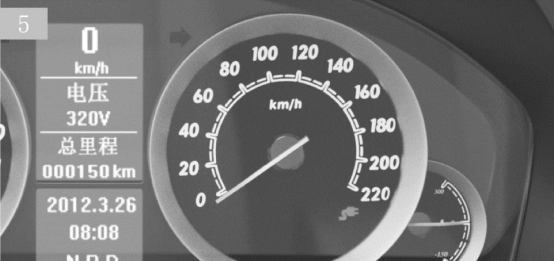

（5）仪表显示充电注意图标，如图8-1-16所示。
图8-1-16 仪表显示充电注意图标
（6）将充电枪从充电桩上取下，如图8-1-17所示。

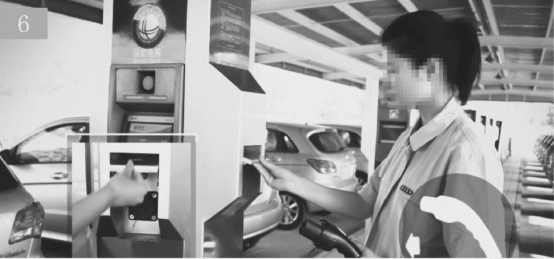

图8-1-17 将充电枪从充电桩上取下

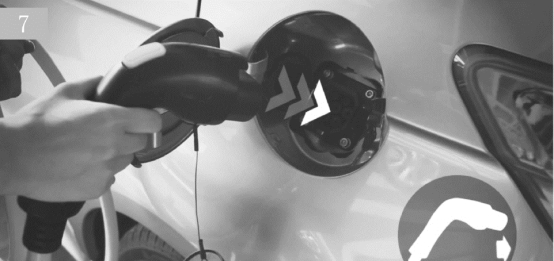

（7）将充电枪插入充电口，如图8-1-18所示。
图8-1-18 将充电枪插入充电口

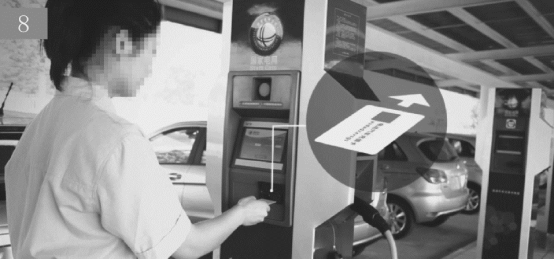

（8）将电卡插入充电桩读卡器中，如图8-1-19所示。
图8-1-19 将电卡插入充电桩读卡器中

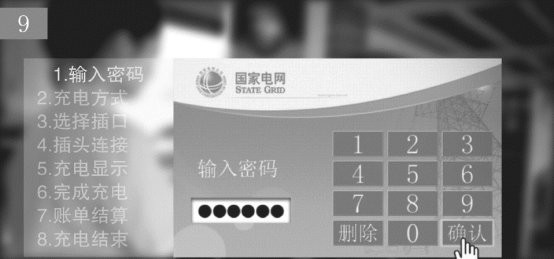

（9）输入密码，如图8-1-20所示。
图8-1-20 输入密码

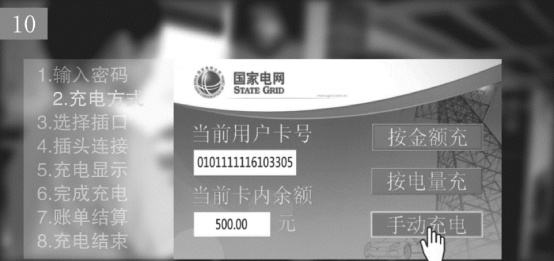

（10）选择充电方式，如图8-1-21所示。
图8-1-21 选择充电方式

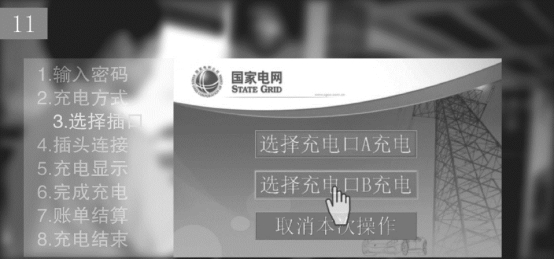

（11）选择充电口，如图8-1-22所示。
图8-1-22 选择充电口

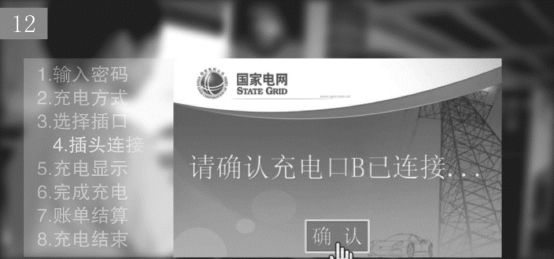

（12）充电口连接确认界面，如图8-1-23所示。
图8-1-23 充电口连接确认界面

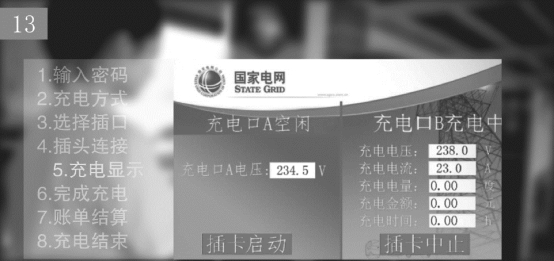

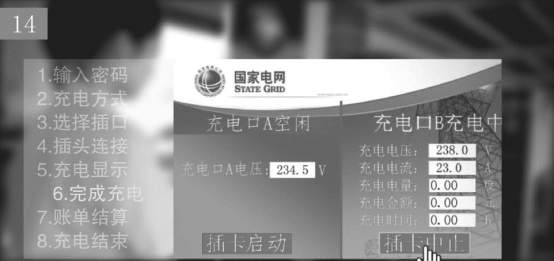

（13）充电开始并显示充电电坟和电池数据，如图8-1-24所示。
图8-1-24 显示充电电压和电池数据
（14）充电结束手动停止，如图8-1-25所示。
图8-1-25 充电结束

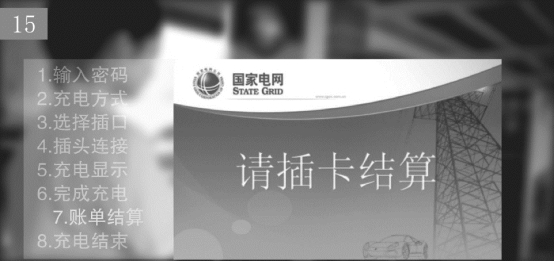

（15）费用结算，如图8-1-26所示。
图8-1-26 费用结算

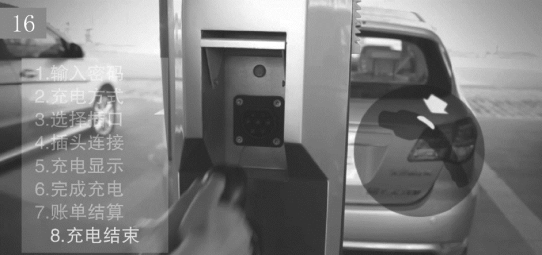

（16）将充电枪从车辆端口解锁并取下，放回充电桩，如图8-1-27所示。
图8-1-27 取下充电枪
（17）使用非充电桩充电，请检查插座是否为16 A插座，并确认连接在空调使用插座上，以防引起安全问题，如图8-1-28所示。
图8-1-28 检查插座

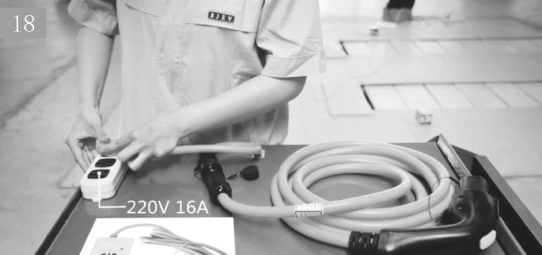

（18）家用220 V、16 A充电，三芯充电插头接转换接头，如图8-1-29所示。
图8-1-29 三芯充电插头接转换接头
