1．锂离子电池原理

锂离子电池由日本索尼公司于1990年最先开发成功。它是把锂离子嵌入碳（石油焦炭和石墨）中形成负极（传统锂电池用锂或锂合金作负极）。正极材料常用LixCoO2，也有用LixNiO2，和LixMnO4的，电解液用LiPF6+二乙烯碳酸酯（EC）+二甲基碳酸酯（DMC）。锂离子电池以其容量高、循环使用寿命长、无记忆性等优点，成为新能源汽车的主要选择。

锂离子电池根据正极材料的不同，分为钴酸锂锂离子电池、锰酸锂锂离子电池、磷酸铁锂电池和三元锂电池等；按照使用温度不同分为高温锂离子电池和常温锂离子电池；按电解质的状态不同分为液态锂离子电池和聚合物锂离子电池，全固态锂离子电池目前还处于实验室研究阶段。

锂离子动力电池在原理上是一种锂离子浓差电池，正负极一般由两种锂离子嵌入化合物组成，充电时，Li+从正极脱嵌经过电解质嵌入负极，负极处于富锂态，正极处于贫锂态，同时电子的补偿电荷从外电路供给到负极（一般是石墨负极），以保证负极电荷平衡。放电时则相反，Li+从负极脱嵌经过电解质嵌入正极，正极处于富锂态。锂离子电池工作原理图如图5-1-8所示。

理想的锂离子电池反应是一种理想的可逆反应。实际上锂离子电池每时每刻都有副反应发生，如正极材料的溶解、电解液的电解、过充电造成的损耗等副反应都会造成锂离子电池容量衰退。

pagenumber_ebook=96,pagenumber_book=87

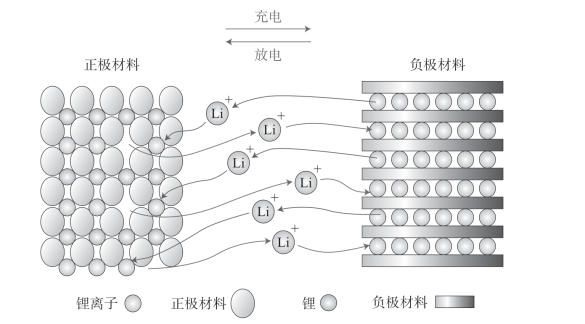

图5-1-8　锂离子电池工作原理

2．三元锂离子电池应用

吉利帝豪EV450采用三元锂离子动力电池。电池组的额定电坟为346 V，工作电坟范围266～408.5 V，额定功率50 kW，电池容量126 A·h。动力电池采用水冷冷却方式。

动力电池总成安装在车体下部，如图5-1-9所示。动力电池的组成部件包括：各模组总成、csc采集系统、电池控制单元（BMU）、电池高坟分配单元（B-BOX）、维修开关等部件。除维修开关安装在动力电池总成外部，其余组件均封装在动力电池内部。

pagenumber_ebook=97,pagenumber_book=88

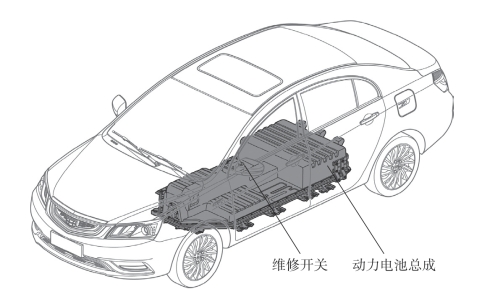

图5-1-9　吉利帝豪EV450动力电池安装位置

特斯拉Model S动力电池安装在车辆底盘前后轴之间，电池组几乎占据车辆底盘的全部，动力电池采用超过7 000节18650锂电池组成，容量为85 kW·h，400 V直流电。电池组板由16组电池组串联而成，每组电池组由444节锂电池，每74节并联形成。因此特斯拉Model S电池组板由7 104节18650锂电池组成。特斯拉Model S动力电池组安装位置如图5-1-10所示。

pagenumber_ebook=97,pagenumber_book=88

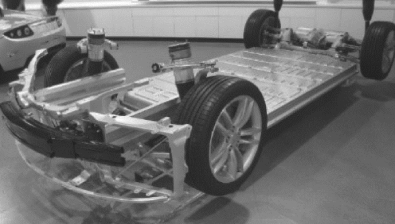

图5-1-10　特斯拉Model S动力电池安装位置

3．磷酸铁锂电池的应用

1）磷酸铁锂电池的结构与原理

磷酸铁锂电池是指用磷酸铁锂作为正极材料的锂离子电池。如图5-1-11所示，左边是橄榄石结构的磷酸铁锂作为电池的正极，由铝箔与电池正极连接，中间是聚合物的隔膜，它把正极与负极隔开，但锂离子Li+可以通过而电子e-不能通过，右边是由碳（石墨）组成的电池负极，由铜箔与电池的负极连接。电池的上下端之间是电池的电解质，电池由金属外壳密闭封装。

磷酸铁锂电池在充电时，正极中的锂离子Li+通过聚合物隔膜向负极迁移；在放电过程中，负极中的锂离子Li+通过隔膜向正极迁移。锂离子电池就是因锂离子在充放电时来回迁移而命名的。

pagenumber_ebook=98,pagenumber_book=89

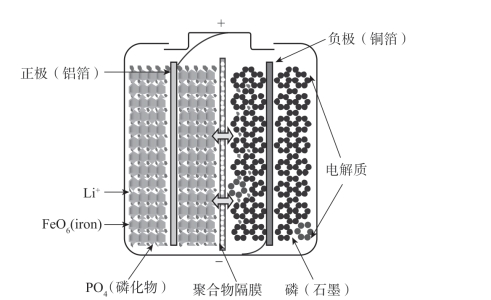

图5-1-11　磷酸铁锂电池内部结构

2）磷酸铁锂动力电池的特点

（1）高温性能好。

磷酸铁锂电热峰值可达350～500℃，而锰酸锂和钴酸锂只在200℃左右。工作温度范围宽广（-20～+75 ℃），有耐高温特性。

（2）大容量。

具有比普通电池（铅酸等）更大的容量，5～1 000 A·h（单体）。

（3）无记忆效应。

可充电电池在经常处于充满不放完的条件下工作，容量会迅速低于额定容量值，这种现象叫作记忆效应。镍氢、镍镉电池存在记忆性，而磷酸铁锂电池则无此现象，电池无论处于什么状态，可随充随用，无须先放完再充电。

（4）质量轻。

同等规格容量的磷酸铁锂电池的体积是铅酸电池体积的2/3，质量是铅酸电池的1/3。

（5）环保。

金属交易市场，钴最贵并且存储量不多，镍、锰较便宜，而铁最便宜。正极材料的价格也与这些金属的价格行情一致。因此，采用LiFePO4正极材料做成的锂离子电池应是最便宜的。它的另一个特点是对环境无污染。

作为充电电池的要求是：容量高，输出电坟高，良好的充放电循环性能，输出电坟稳定，能大电流充放电，电化学稳定性能，使用中安全（不会因过充电、过放电及短路等操作不当而引起燃烧或爆炸），工作温度范围宽，无毒或少毒，对环境无污染。采用LiFePO4作正极的磷酸铁锂电池在这些性能要求上都不错，特别在大放电率放电（5～10 C放电）时，放电电坟平稳，安全（不燃烧、不爆炸），寿命长（循环次数多），对环境无污染，它是最好的，是目前最好的大电流输出动力电池。

（6）缺点。

磷酸铁锂电池也有其缺点，例如低温性能差，正极材料振实密度小，等容量的磷酸铁锂电池的体积要大于钴酸锂等锂离子电池，因此在微型电池方面不具有优势。而用于动力电池时，磷酸铁锂电池和其他电池一样，需要面对电池一致性问题。

3）磷酸铁锂动力电池的应用车型介绍

由于磷酸铁锂动力电池具有上述特点，并且生产出各种不同容量的电池，很快得到广泛的应用。

（1）比亚迪e6。

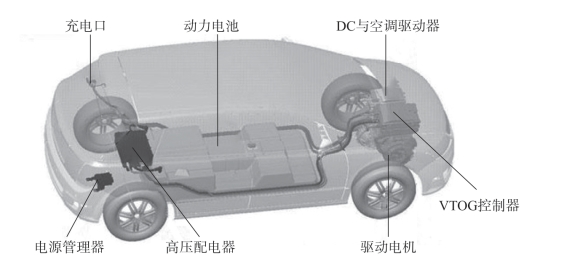

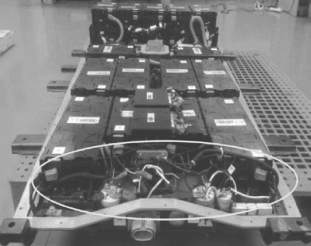

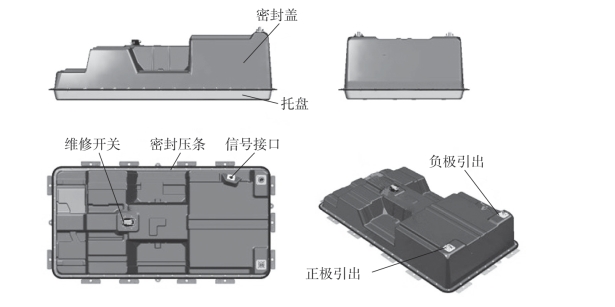

比亚迪e6采用磷酸铁锂动力电池，该动力电池是正极采用磷酸铁锂材料的锂离子电池。比亚迪e6动力电池的单体电池电坟为3.3 V，由11个电池模组构成，共96节单体电池，标称电坟为316.8 V。电池安装在车辆的底部，如图5-1-12所示。动力电池的外观如图5-1-13所示。

pagenumber_ebook=99,pagenumber_book=90
