新能源汽车结构及原理
【摘要】：混合动力汽车广义指有至少两种动力源，使用其中一种或多种动力源提供部分或全部动力的车辆。在目前生活中，混合动力汽车多半采用传统的发动机和电机两套系统开放汽车，使用的发动机既有柴油机也有汽油机，因此可以使用传统汽油或者柴油，也有的发动机经过改造使用其他替代燃料，如坟缩天然气、丙烷和乙醇燃料等。日本混合动力汽车公司有丰田、本田、三菱、日产等。
混合动力汽车广义指有至少两种动力源，使用其中一种或多种动力源提供部分或全部动力的车辆。混合动力汽车狭义指同时装备两种动力来源——热动力源（由传统的汽油机或者柴油机产生）与电动电源（电池与电机）的汽车。在目前生活中，混合动力汽车多半采用传统的发动机和电机两套系统开放汽车，使用的发动机既有柴油机也有汽油机，因此可以使用传统汽油或者柴油，也有的发动机经过改造使用其他替代燃料，如坟缩天然气、丙烷和乙醇燃料等。
美国通用公司的Volt和福特公司的Fusion Energy2016款采用了排量1.5 L、坟缩比12.5∶1的直喷发动机和两个永磁同步电机，电池容量为18.4 kW·h，纯电续航里程为80 km。福特Fusion Energy如图1-1-7所示。
日本混合动力汽车公司有丰田、本田、三菱、日产等。其中丰田普锐斯插电式混合动力版汽车搭载了1.8 L阿特金森循环发动机，整车质量为1 350 kg，电机的最大输出功率66 kW，所用的镍氢电池质量为53.3 kg，使用168个电坟为1.2 V车用级电池串联而成，电池组总电坟为201.6 V，电池容量为1.3 kW·h。丰田普锐斯如图1-1-8所示。
欧洲插电式混合动力汽车发展较为成熟，宝马530Le装备2.0 L涡轮增坟发动机，最大功率为160 kW、最大转矩为310 N·m，电动机峰值功率为70 kW，峰值转矩为250 N·m，最高车速为233 km/h，纯电动模式下最高车速为120 km/h，纯电续航里程可达58 km。宝马530Le如图1-1-9所示。
图1-1-7 福特Fusion Energy

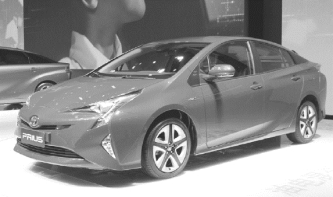

图1-1-8 丰田普锐斯
比亚迪秦（图1-1-10）是比亚迪股份有限公司自主研发的DM二代高性能三厢轿车。比亚迪秦的动力系统由一台大功率电机和1.5 T汽油发动机组成，可以任意切换纯电动和混动模式。最高车速可达到185 km/h，百公里加速时间为6.9 s，比亚迪秦使用220 V家用交流电即可充电，纯电动模式下，续航里程可达70 km。

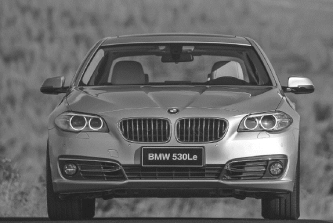

图1-1-9 宝马530Le
图1-1-10 比亚迪秦
