路缘石样式规格与工程量计算
【摘要】：路缘石有很多的样式、规格，预制缘石应用较为广泛。清单、定额中规定路缘石的工程量以延长米统计，需要考虑路缘石在结构层中的占位扣减问题。2）布置路缘石。3）同理布置其他区域的路缘石即可。手算结果：路缘石长度为1813.64m，靠背体积为26.12m3，砂浆体积为2.9m3；软件算结果：路缘石长度为1813.66m，靠背体积为26.12m3，砂浆体积为2.9m3，量差可忽略不计。运用“反向”功能键，调整路缘石方向，如图8-84所示。
1.路缘石业务介绍

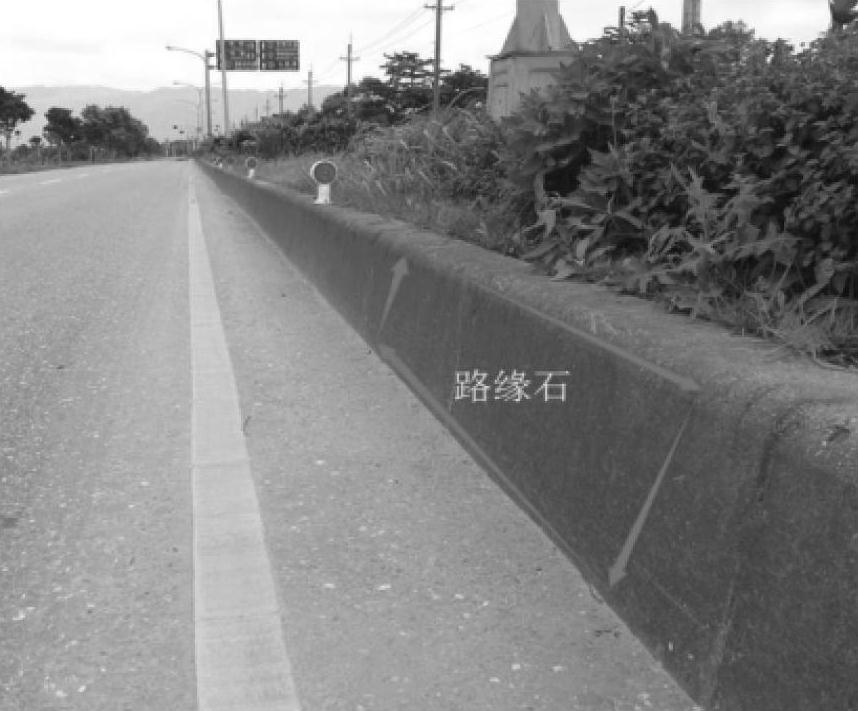

（1）路缘石（图8-68）是指路面边缘的界石，简称缘石，俗称路牙子，在日常生活中随处可见。路缘石有很多的样式、规格，预制缘石应用较为广泛。清单、定额中规定路缘石的工程量以延长米统计，需要考虑路缘石在结构层中的占位扣减问题。
（2）分析路缘石信息。路面结构设计图中包含各车道结构层、路缘石的详细设计，通过提取路面结构层材料、加宽和路缘石尺寸、结构数据及两者间的相对位置关系，可以计算出不同路面材料的面积、体积和路缘石长度、垫层体积、基础体积及缘石在路面中需要的扣减，如图8-69、图8-70所示。
图8-68 路缘石
图8-69 结构层信息（一）
图8-70 结构层信息（二）

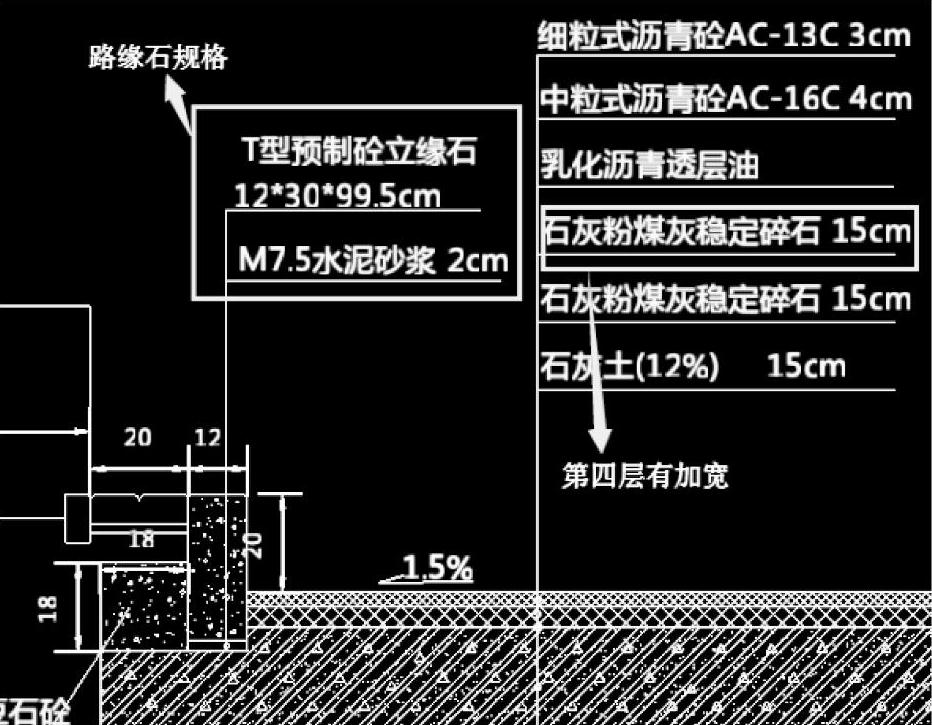

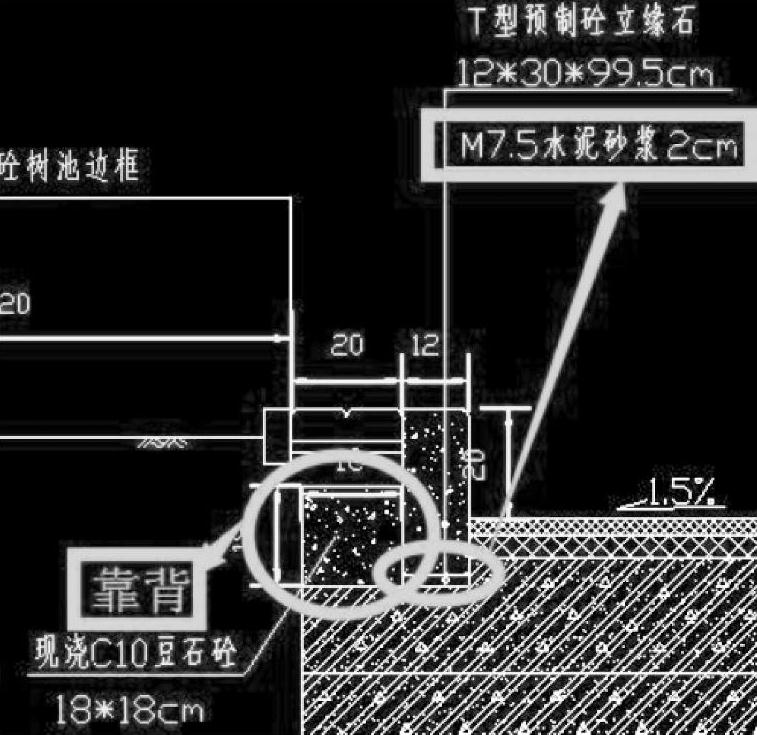

首先分析一下车行道与人行道之间的路缘石信息（包括材质、规格、占位），然后可以看出这个路缘石是T型预制混凝土立缘石，规格是：宽×高×长为12cm×30cm×99.5cm，路缘石在结构层的第一层到第四层（部分）有扣减，同时第四层开始结构层有加宽，加宽值为30cm。
2.路缘石软件处理
（1）路缘石形式选择。
1）首先要找到路缘石构件类型，然后在路缘石构件中新建一个路缘石，如图8-71所示。
图8-71 “新建”按钮

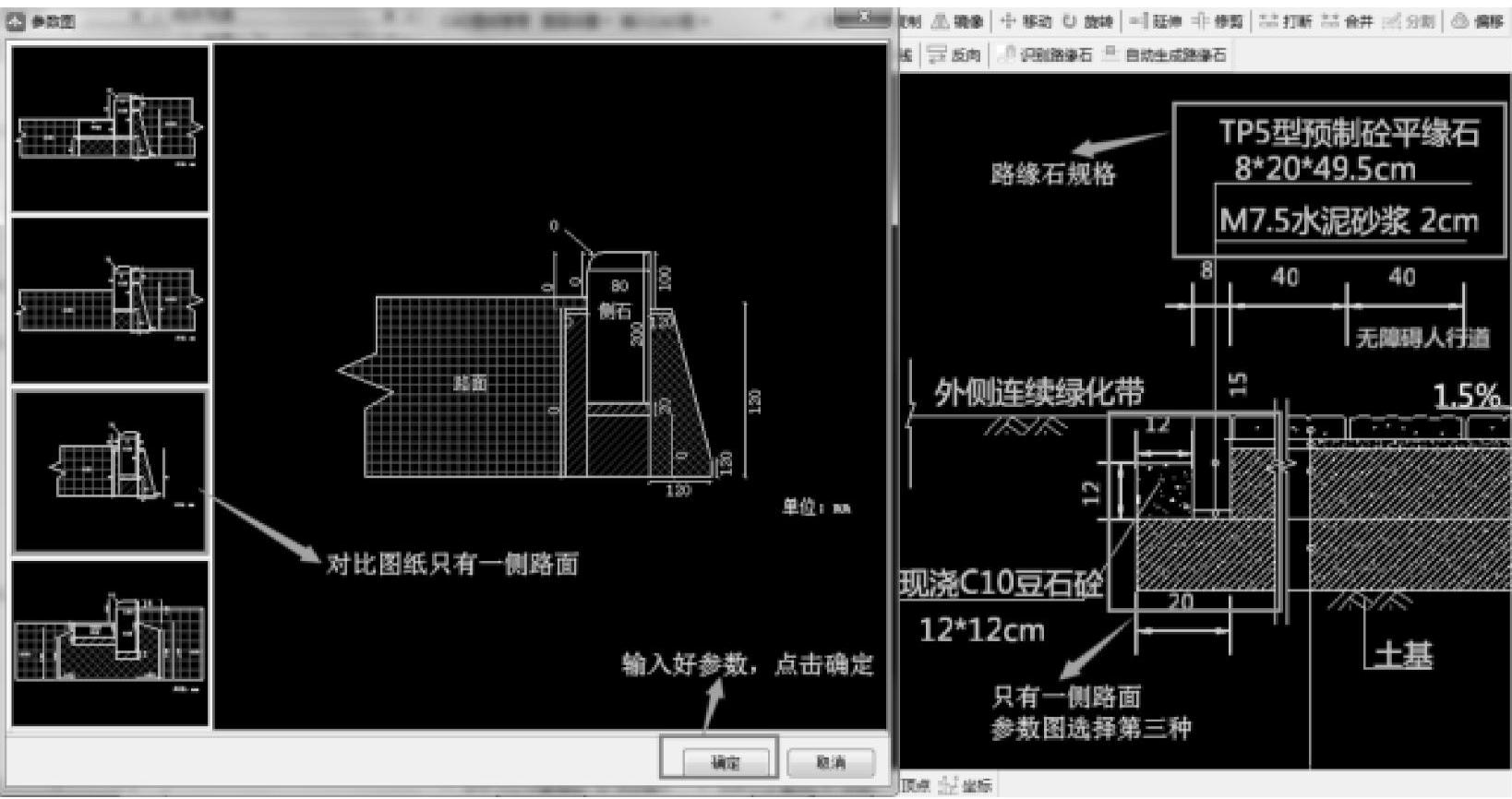

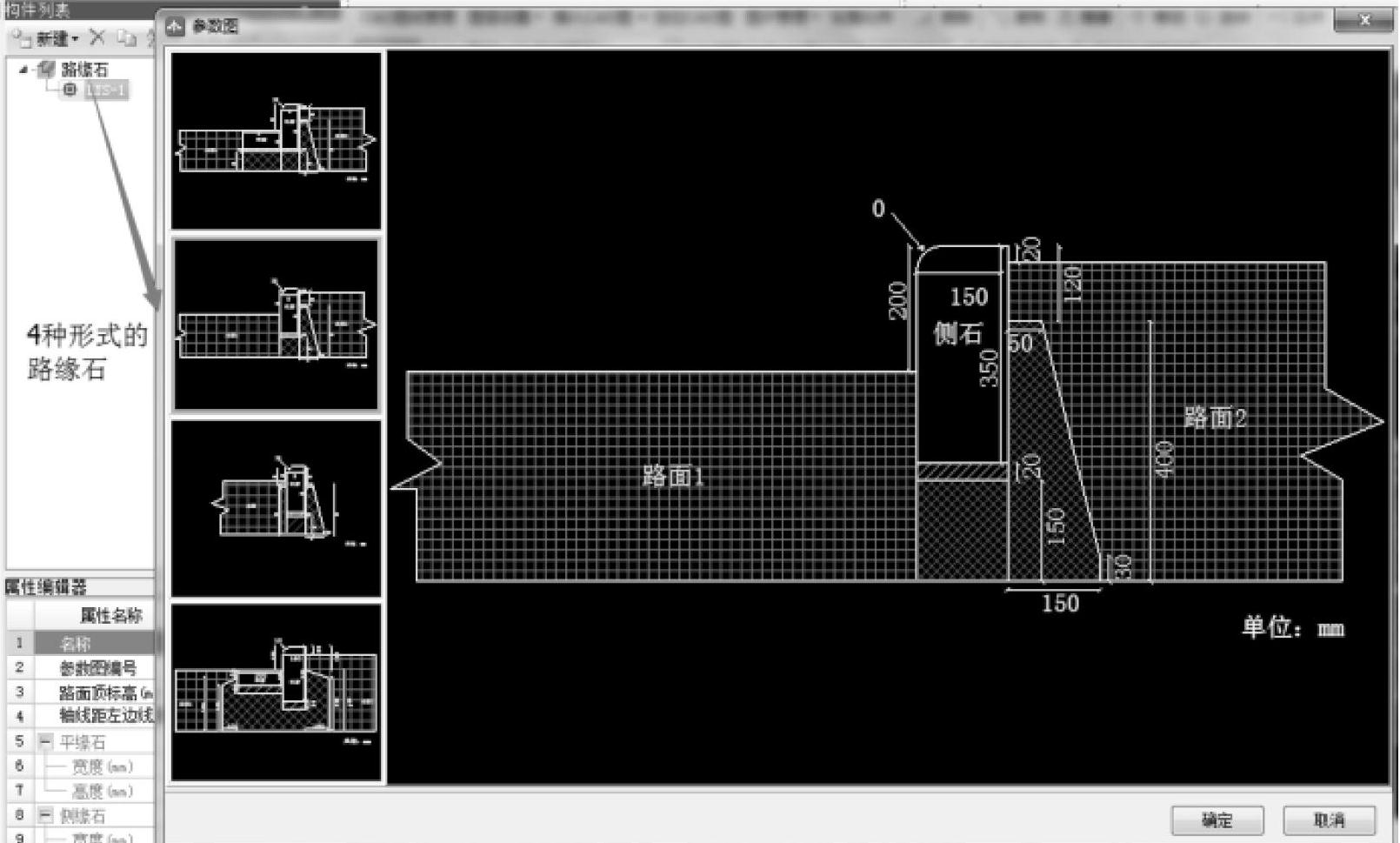

2）软件中一共有4种形式的路缘石，根据图纸中的路缘石形式进行选择（本次图纸中的路缘石是没有平石的，可以选择第二种形式的路缘石）。然后对比图纸进行参数的输入，如图8-72所示。
图8-72 路缘石形式的选择
（2）路缘石参数输入。
1）首先从靠背开始输入。图纸中路缘石的靠背规格是边长为180mm的正方形，所以每个边都输入180即可。在输入的过程中需要注意图纸中标注的单位（是cm还是mm）。
2）图纸中侧石垫层的下面没有靠背，所以在参数图中要把侧石垫层下面的数值改为0，如图8-73所示。
图8-73 侧石垫层下面的数值改为0

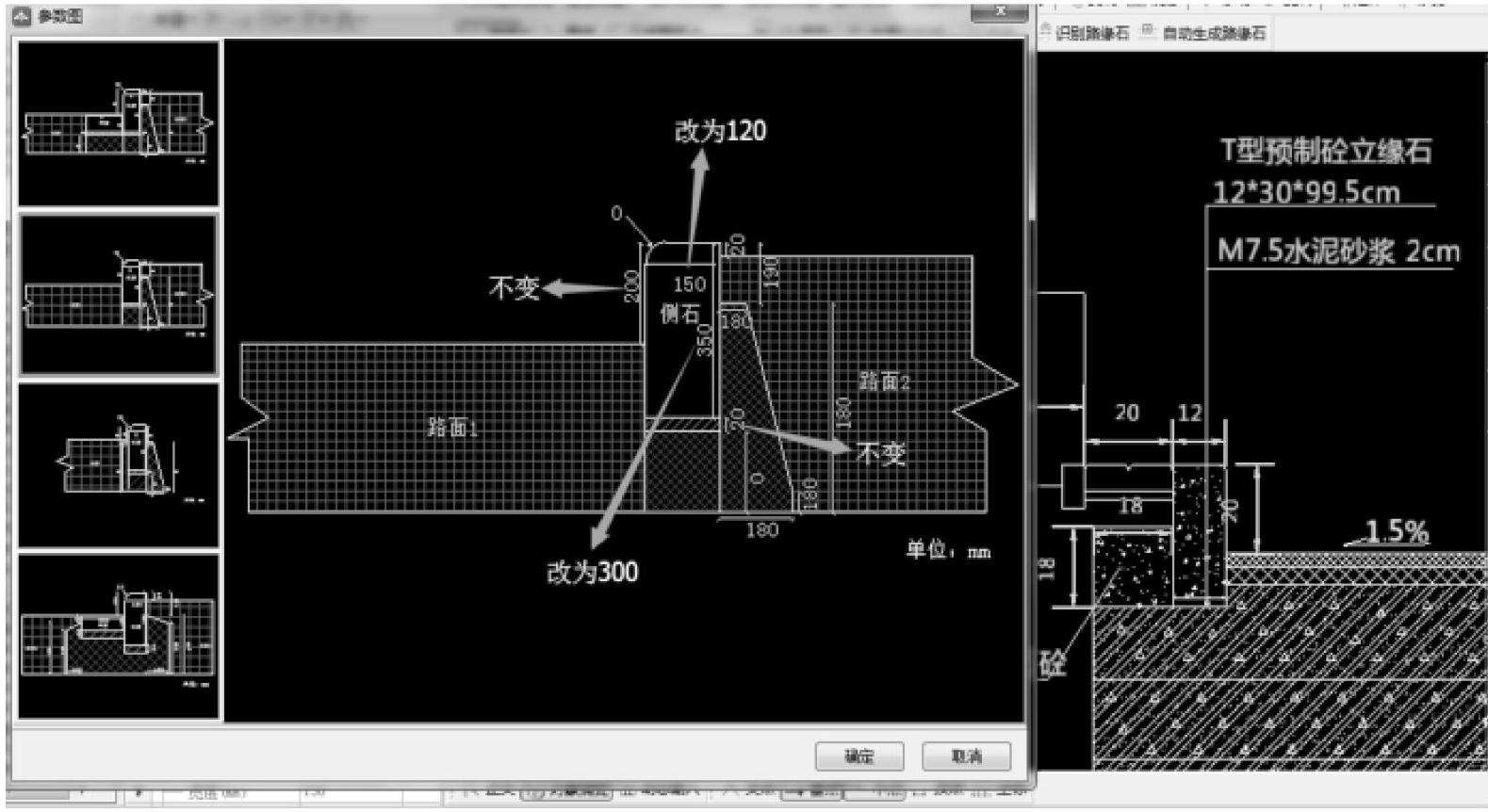

3）输入完靠背后，进行侧石规格的输入。根据图纸中侧石的规格信息可以得知，宽为120mm，高为300mm，垫层为20mm，在相应的位置输入数据，如图8-74所示。
图8-74 侧石规格的输入

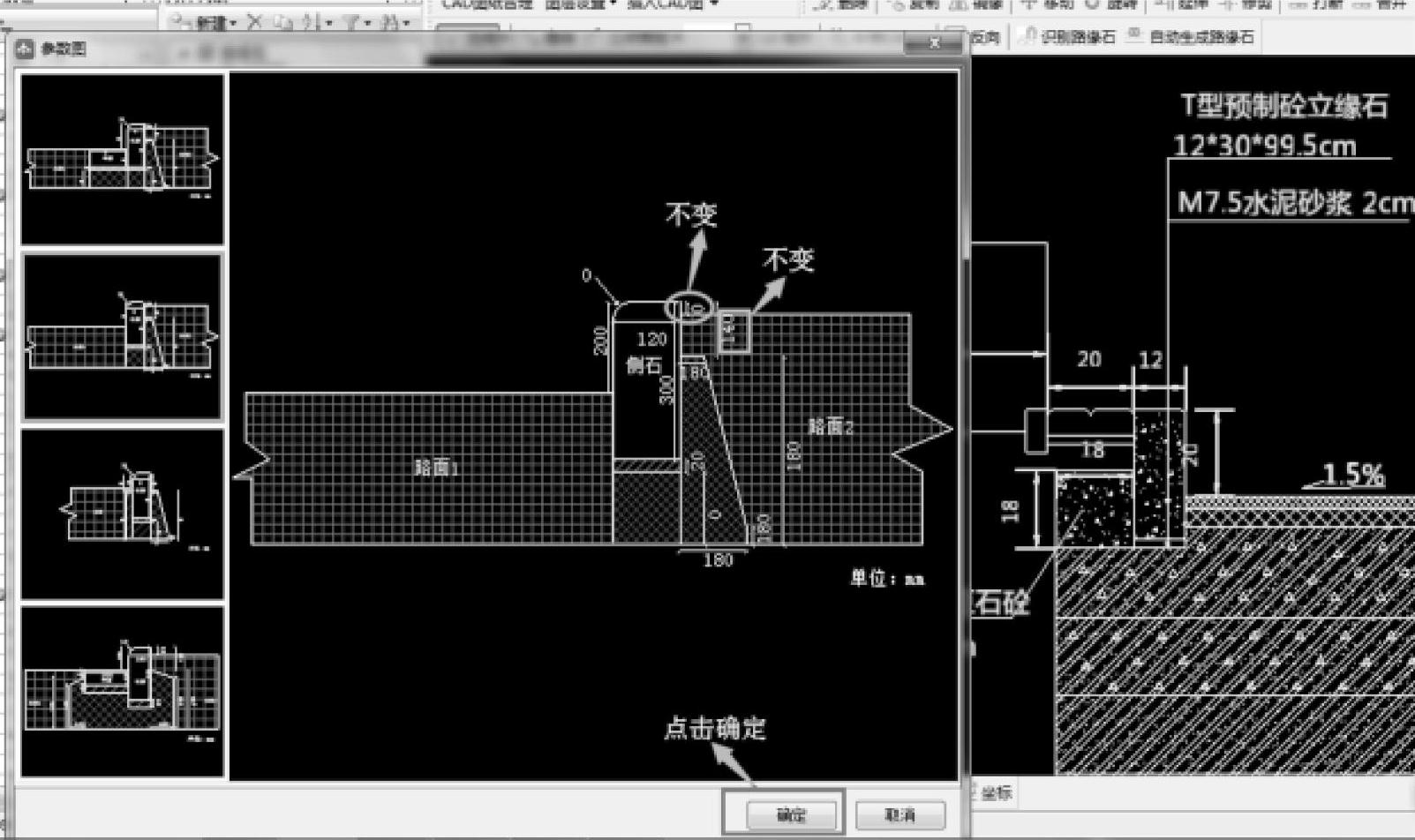

4）路缘石顶和人行道路路面的高差为0，路缘石顶和靠背顶的高差为140（路缘石高300+垫层20-靠背180=140）。最后单击“确定”按钮，完成输入，如图8-75所示。
图8-75 “确定”按钮
5）同理，按照上述方式可以定义好人行道边缘上的路缘石，如图8-76所示。

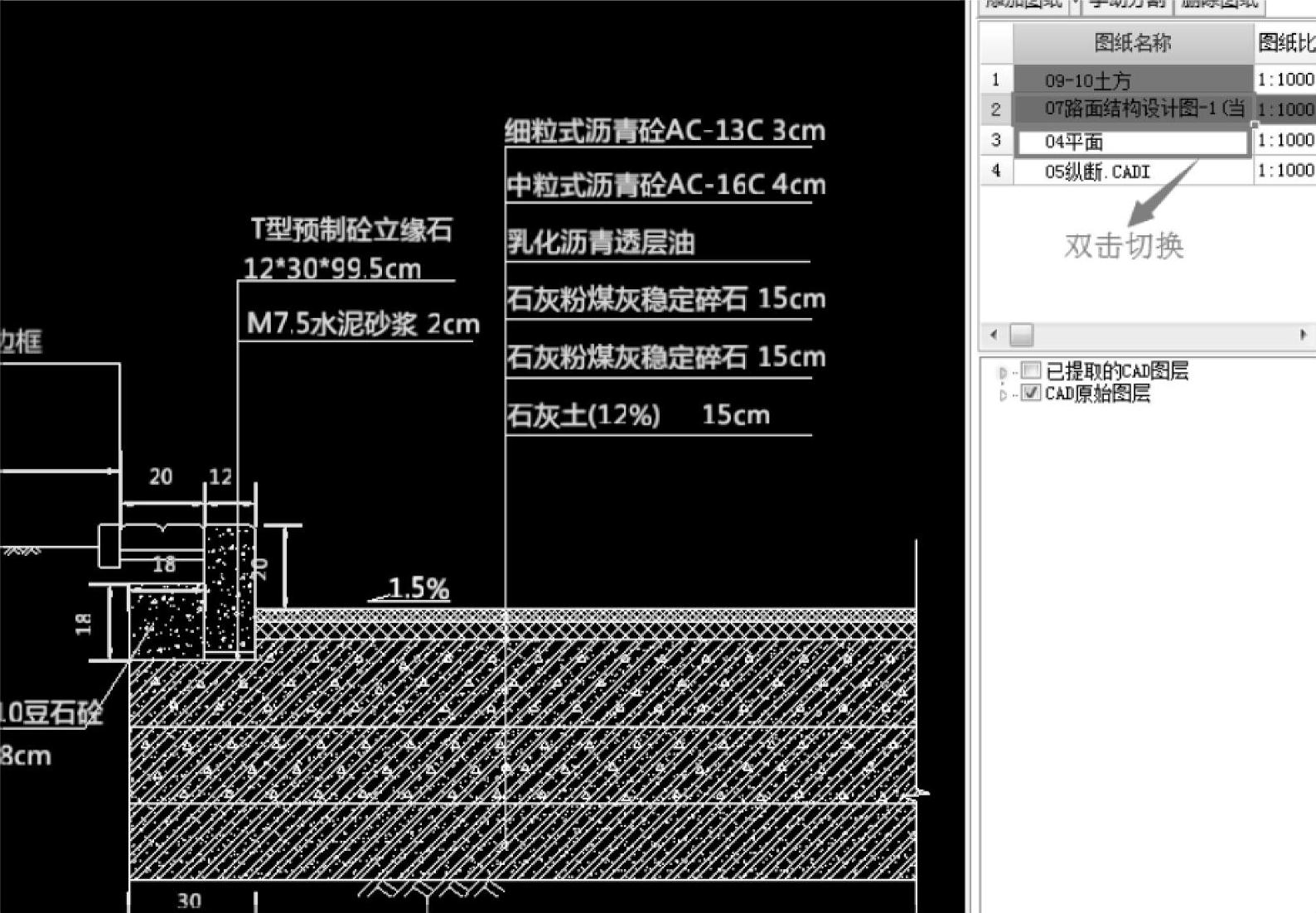

（3）切换图纸（图8-77）。
图8-76 定义人行道边缘上的路缘石
图8-77 “切换图纸”示意图
（4）路缘石画法。

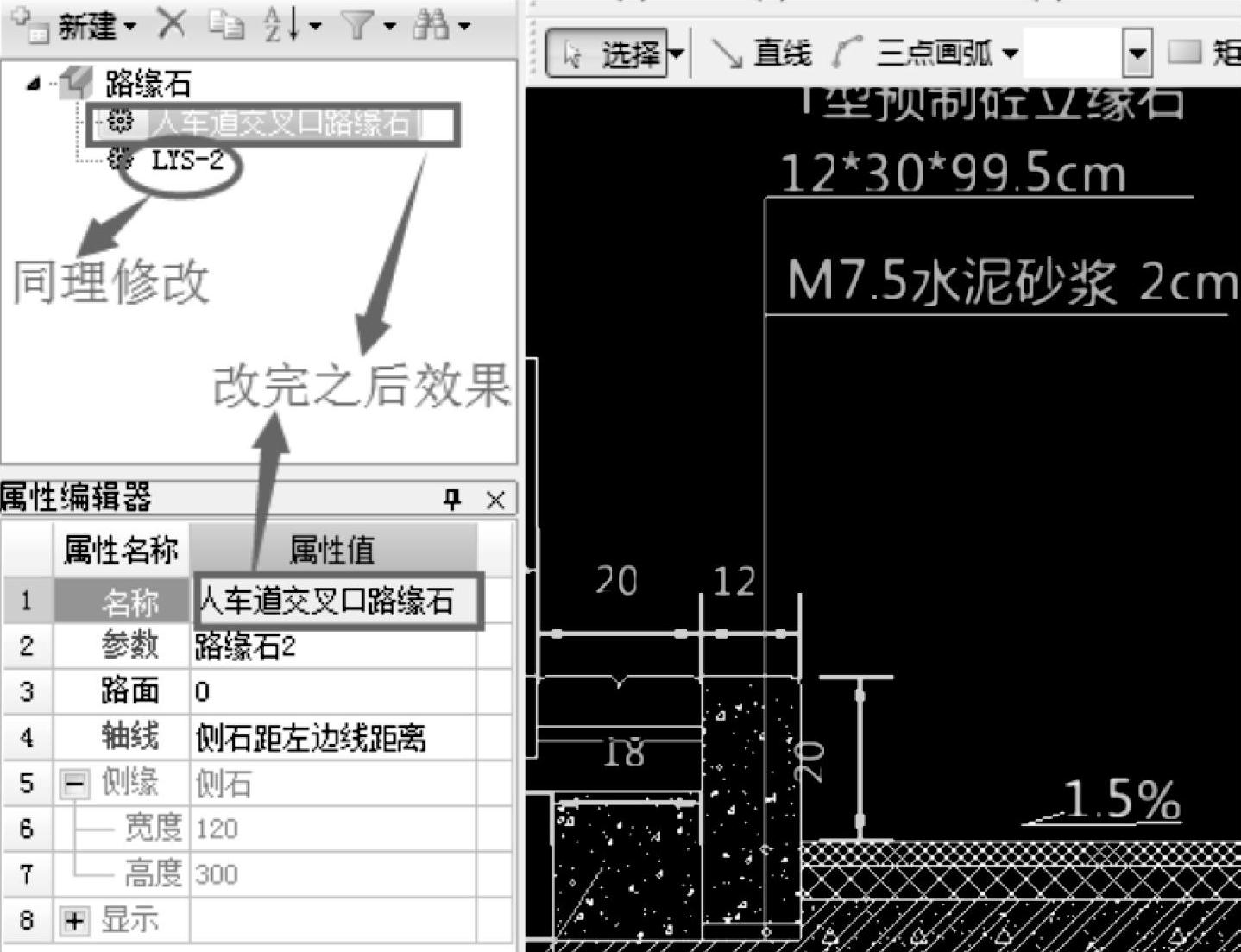

1）属性编辑。定义好参数后可以修改路缘石属性中的名称，如图8-78、图8-79所示。

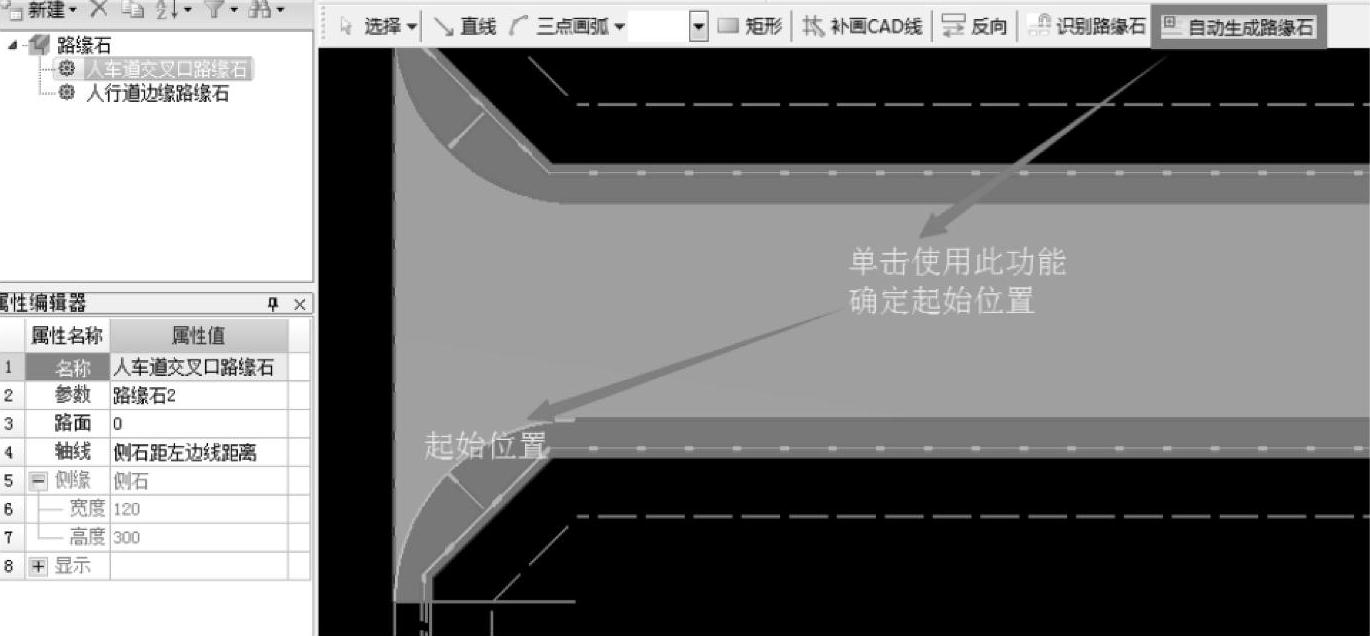

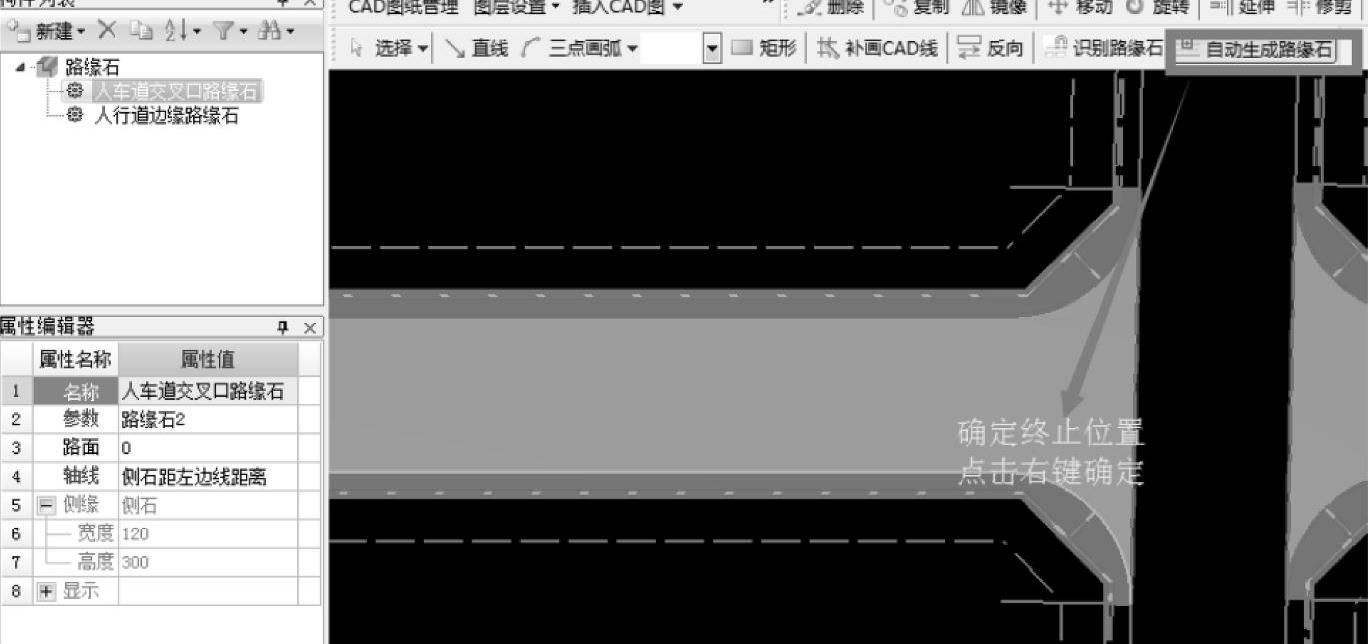

2）布置路缘石。单击“自动生成路缘石”按钮，然后选择路缘石的起始位置，单击鼠标左键，然后单击终止位置，最后单击鼠标右键确定即可，如图8-80、图8-81所示。
3）同理布置其他区域的路缘石即可。
(https://www.chuimin.cn)
图8-78 “名称的修改”示意图（一）
图8-79 “名称的修改”示意图（二）
图8-80 “自动生成路缘石”步骤一
图8-81 “自动生成路缘石”步骤二
（5）动态观察三维效果。画好了路缘石，可以采用“动态观察”来查看三维立体效果图，如图8-82所示。
图8-82 “动态观察”按钮
3.路缘石软件与手工对比

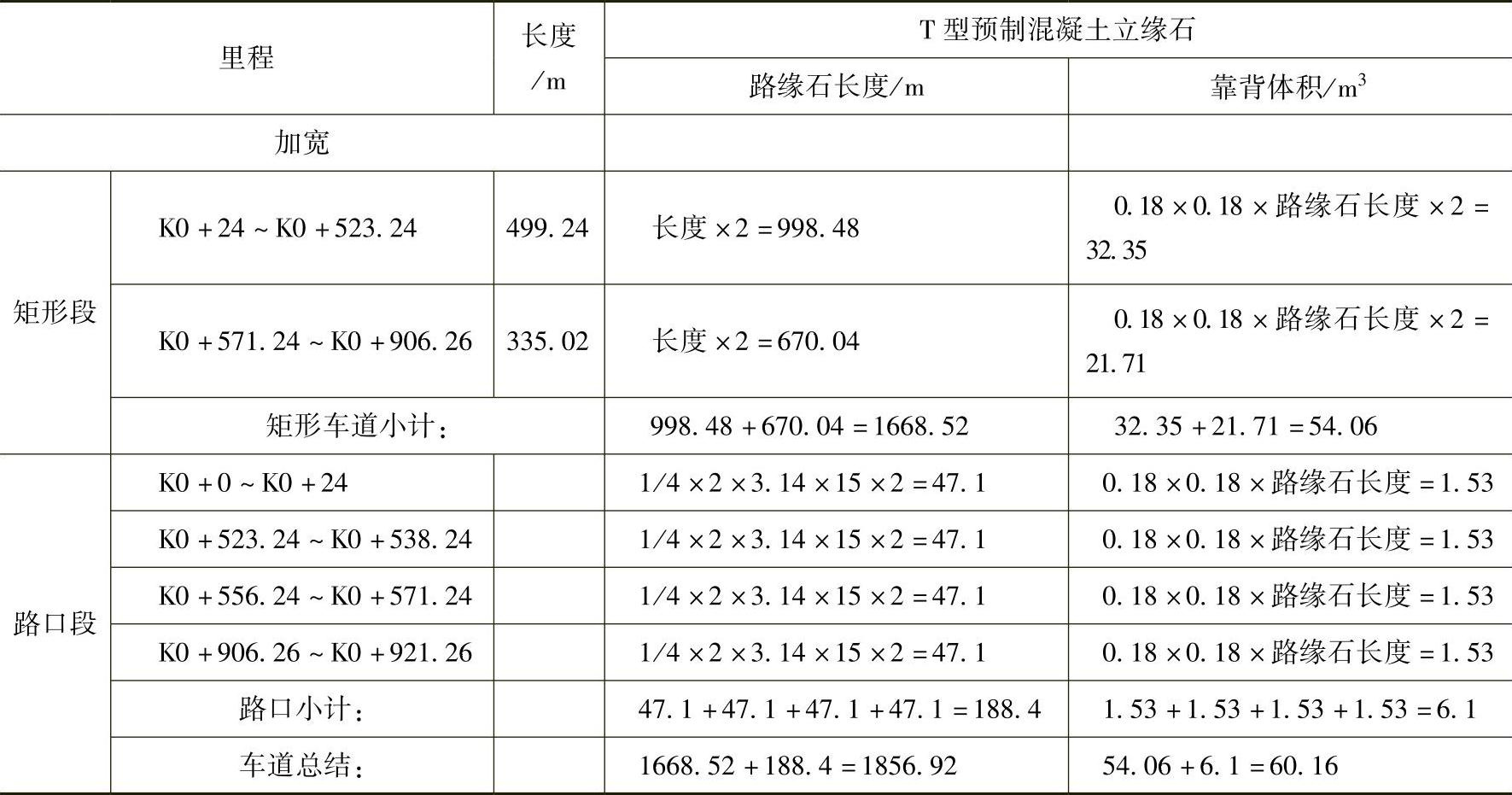

（1）T型预制混凝土立缘石工程量对比。手算T型预制混凝土立缘石工程量见表8-5。
表8-5 T型预制混凝土立缘石工程量
软件汇总计算后，T型预制混凝土立缘石工程量见表8-6。
表8-6 T型预制混凝土立缘石工程量
结论：
T型预制混凝土立缘石。手算结果：路缘石长度为1856.92m，靠背体积为60.16m3，砂浆体积为4.46m3；软件算结果：路缘石长度为1856.98m，靠背体积为60.17m3，砂浆体积为4.46m3，量差可忽略不计。

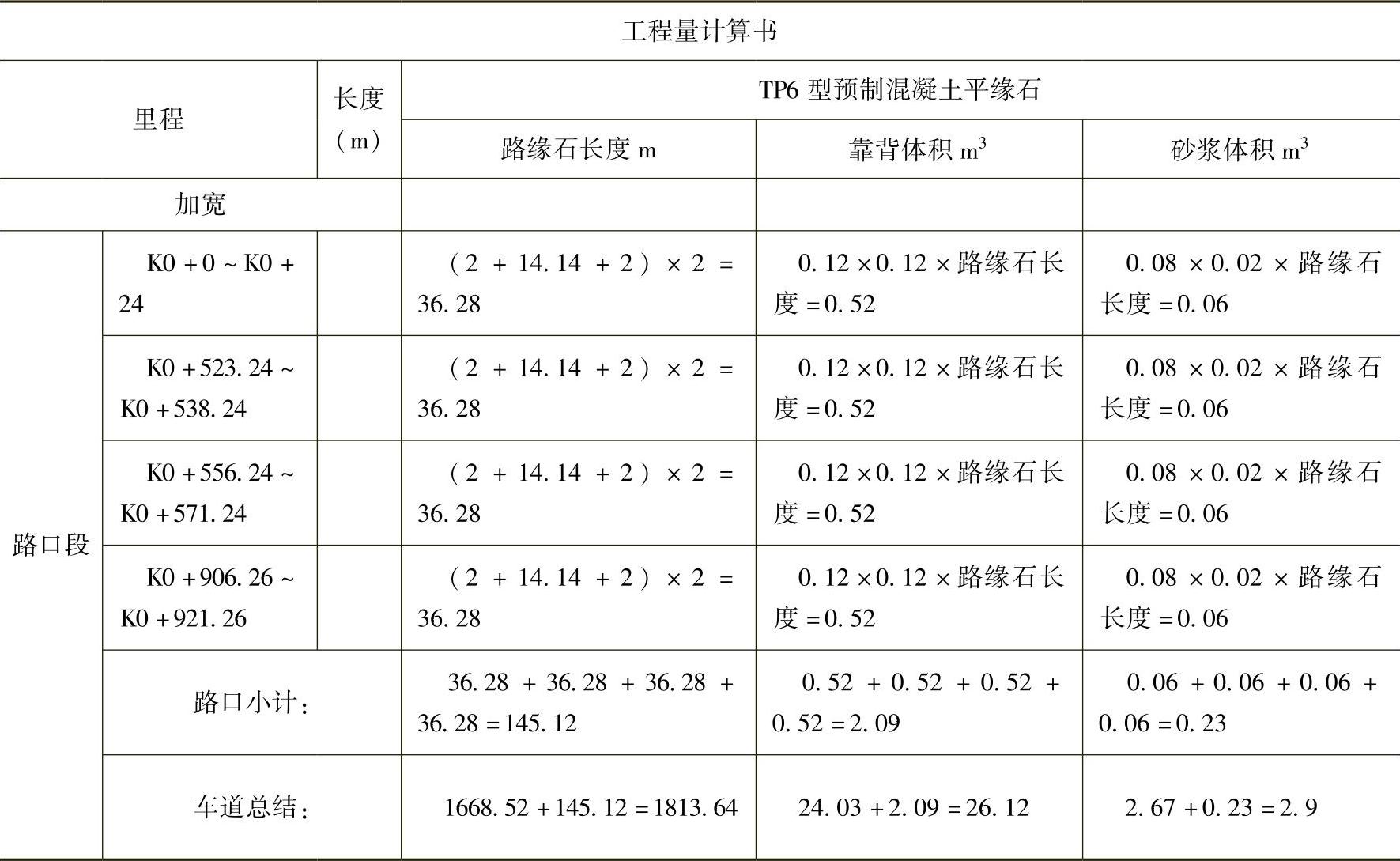

（2）TP6型预制混凝土平缘石工程量对比。手算TP6型预制混凝土平缘石工程量见表8-7。
表8-7 TP6型预制混凝土平缘石工程量
（续）
软件汇总计算后，TP6型预制混凝土平缘石工程量见表8-8。

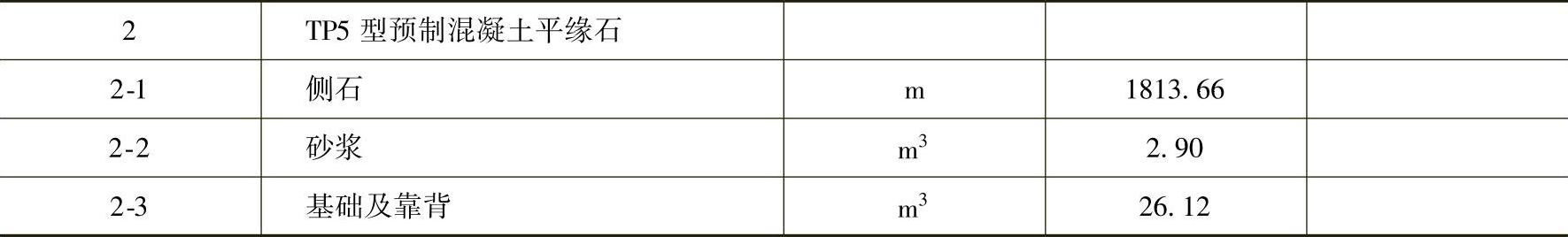

表8-8 TP6型预制混凝土平缘石工程量
结论：
TP6型预制混凝土平缘石。手算结果：路缘石长度为1813.64m，靠背体积为26.12m3，砂浆体积为2.9m3；软件算结果：路缘石长度为1813.66m，靠背体积为26.12m3，砂浆体积为2.9m3，量差可忽略不计。
4.常见问题处理
（1）分隔带的路缘石如何快速处理？
长按<Ctrl+鼠标左键>，运用自动识别功能可以完成一圈隔离带的布置，如图8-83所示。
图8-83 自动识别功能
（2）路缘石的方向画错了，怎么处理？

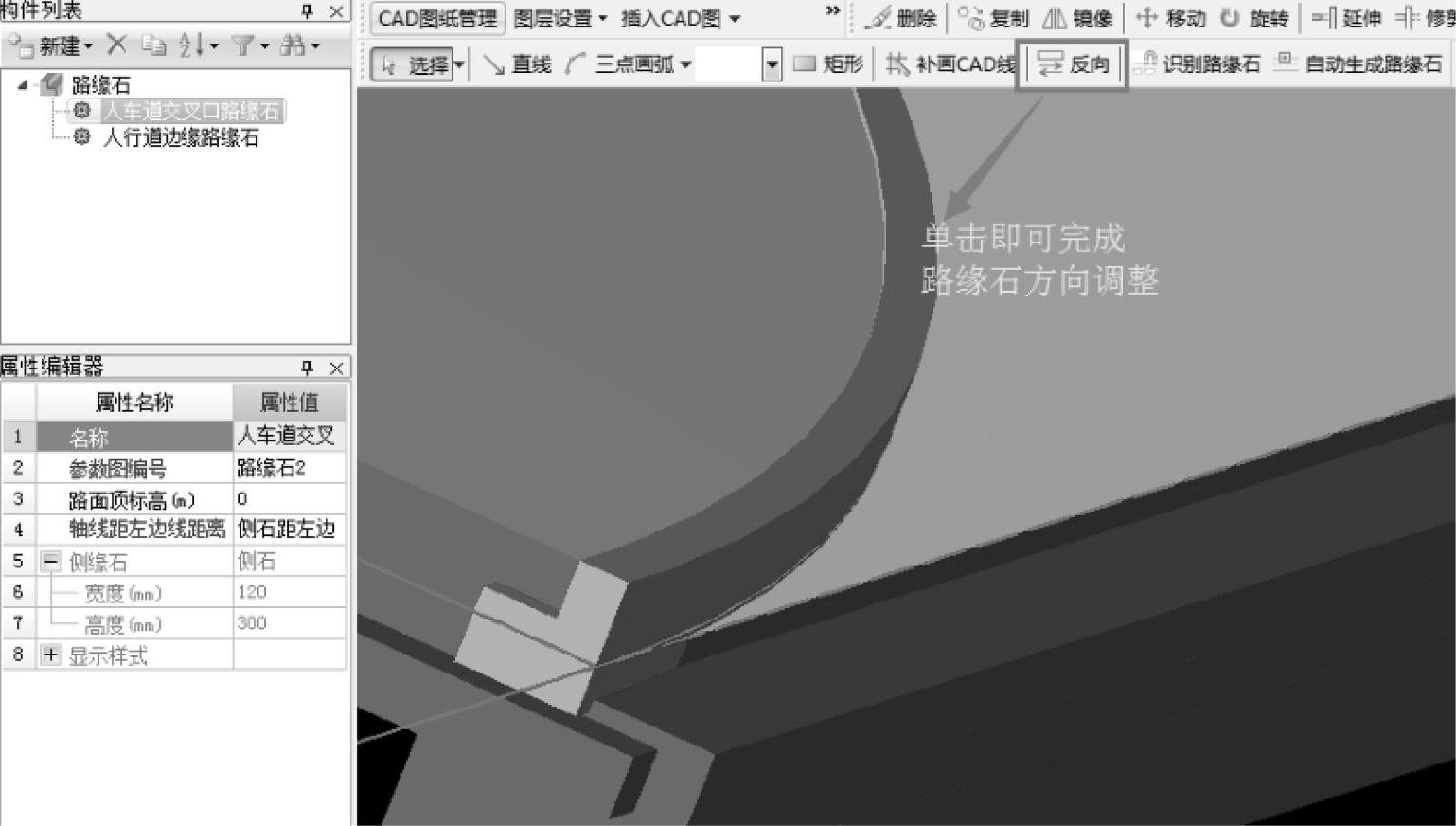

运用“反向”功能键，调整路缘石方向，如图8-84所示。
图8-84 反向功能
