常见问题解答：图纸版本过高、图纸导入不全
【摘要】：原因2：图纸版本过高，为AutoCAD 2013或者AutoCAD2014版本文件。图8-11 “框选全屏”按钮图8-12 “另存为”按钮图8-13 选择“AutoCAD 2000/LT2000 DXF”格式2.图纸导入不全原因1：CAD图中有外部参照存在。）图8-14 “小锁”图标图8-15 “绑定”按钮
1.图纸无法导入
原因1：极远端有图元。
判断方法：在市政工程造价软件中单击“全屏”按钮，拉框选择绘图区域，然后查看状态栏中的图元数量，如果图元数量不为0，则说明已经导入CAD图，只不过图元距离比较远，全屏之后看不到，如图8-10所示。

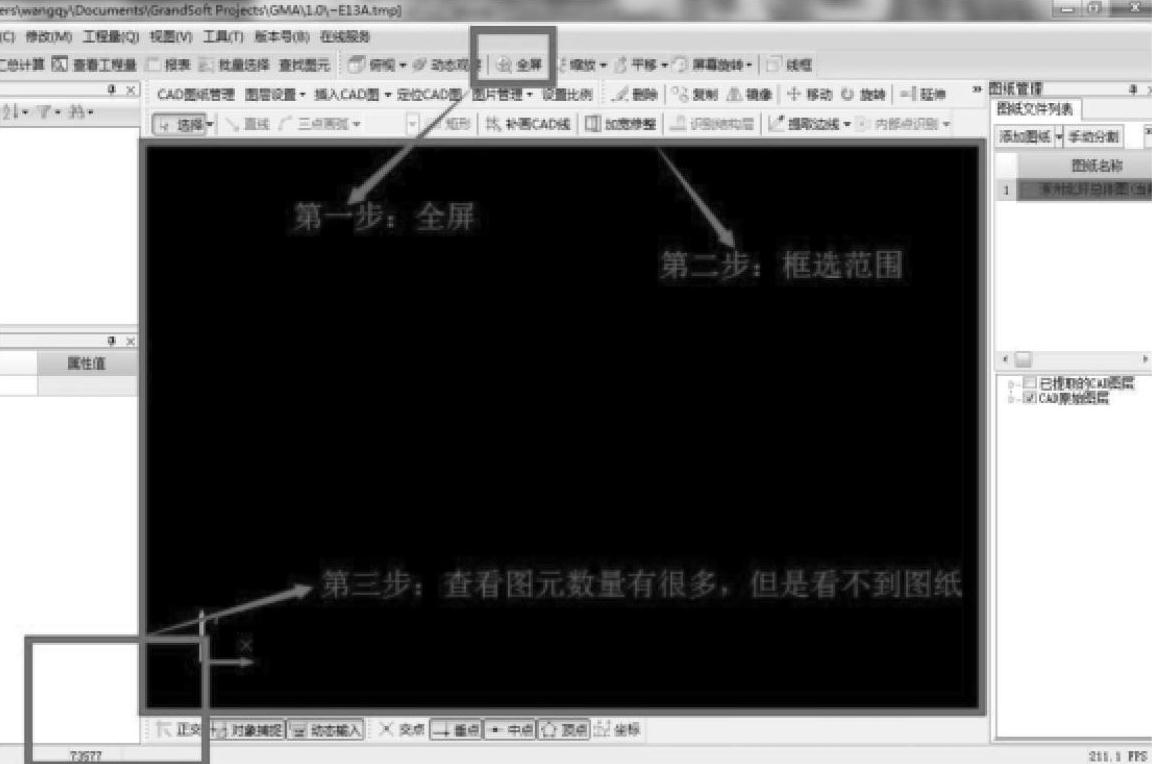

图8-10 判断极远端有图元
处理办法：单击“全屏”按钮右边的下拉箭头→单击弹出的“框选全屏”按钮，软件自动放大图纸。
原因2：图纸版本过高，为AutoCAD 2013或者AutoCAD2014版本文件。
处理办法：用AutoCAD软件打开CAD图→单击“另存为”按钮（图8-12），弹出“图形另存为”对话框→在“文件类型”中选择“AutoCAD 2000/LT2000 DXF（∗.dxf）”格式（图8-13）→单击“保存”按钮。

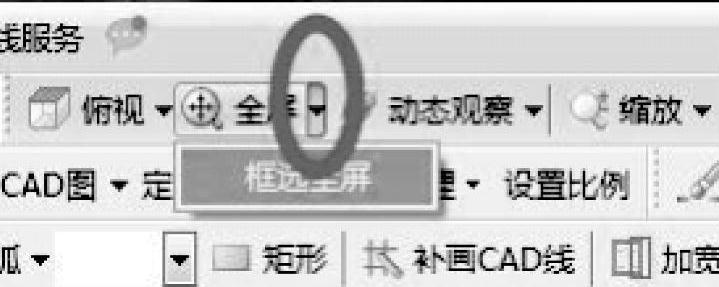

图8-11 “框选全屏”按钮

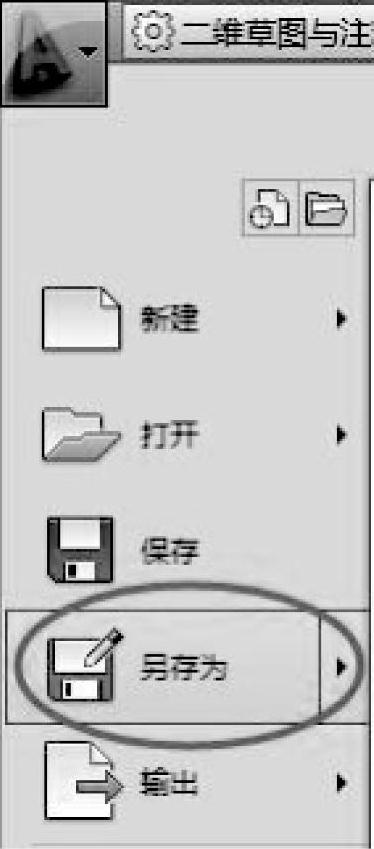

图8-12 “另存为”按钮
图8-13 选择“AutoCAD 2000/LT2000 DXF（∗.dxf）”格式
2.图纸导入不全
原因1：CAD图中有外部参照存在。
判断方法：用AutoCAD软件打开CAD图→查看CAD右下角，若有“小锁”图标（图8-14），则说明有外部参照存在。
处理办法：直接绑定外部参照。双击CAD右下角“小锁”图标，弹出“文件参照”对话框→光标定位到其中一个图纸名称上，单击鼠标右键进行绑定即可（图8-15）。（注意：如果“绑定”按钮灰显或不存在，请先将要绑定的图纸和被绑定的图纸放在一个文件夹下，再进行绑定。）

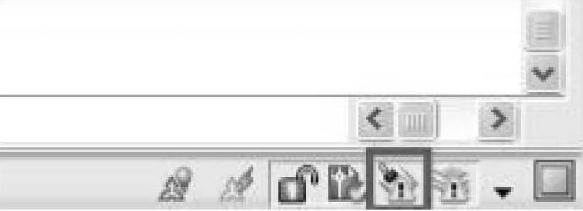

图8-14 “小锁”图标

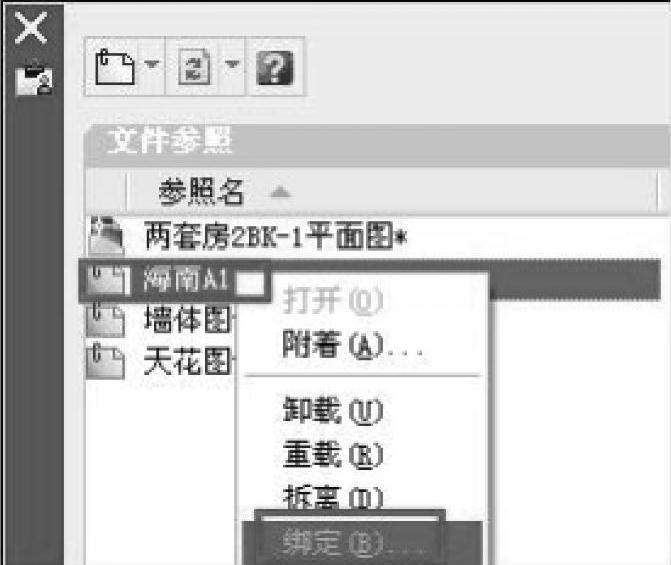

图8-15 “绑定”按钮
