1.添加图纸

电子图纸的格式可以为“∗.DWG”“∗.GVD”“∗.CADI”“∗.DXF”。

单击“CAD图纸管理”按钮（图8-3），软件右侧会出现图纸管理窗体→单击窗体下的“添加图纸”按钮（图8-4），选择电子图纸所在的文件夹，并选择需要导入的电子图，图纸选择支持单选、拉框多选、按住<Shift>键或<Ctrl>键单击多选，图纸选择完毕之后单击“打开”按钮（图8-5）→弹出“请输入原图比例”对话框（图8-6），可输入实际尺寸与标注尺寸的比→单击“确定”按钮，导入图纸，界面出现滚动条。

2.导入PDF文件

单击“添加图纸”按钮右边的下拉箭头→单击弹出的“导入布局或PDF”按钮（图8-7）→选择PDF图纸所在的文件夹，并选择需要导入的电子图→在“请选择空间”下拉列表框中，选择待导入的PDF图中的页码（图8-8）→选择完成后，单击“打开”按钮，可将图纸导入PDF文件。图纸导入之后，需要调整图纸比例。

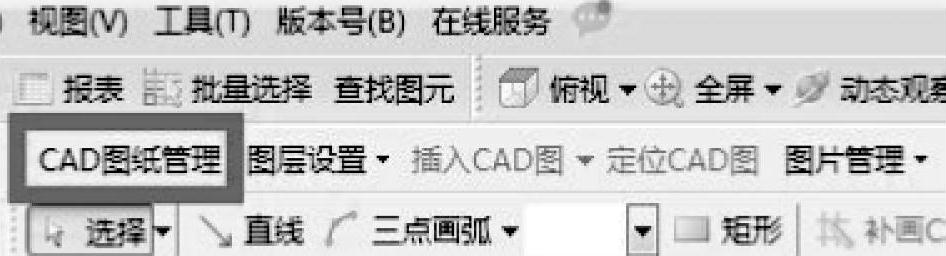

图8-3 “CAD图纸管理”按钮

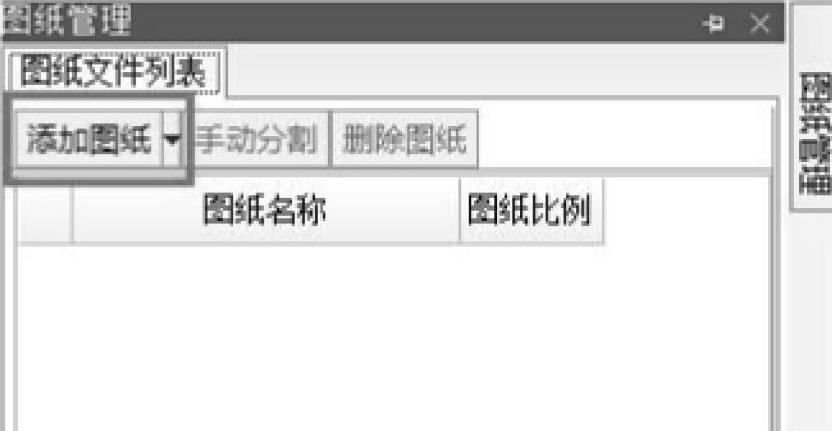

图8-4 “添加图纸”按钮

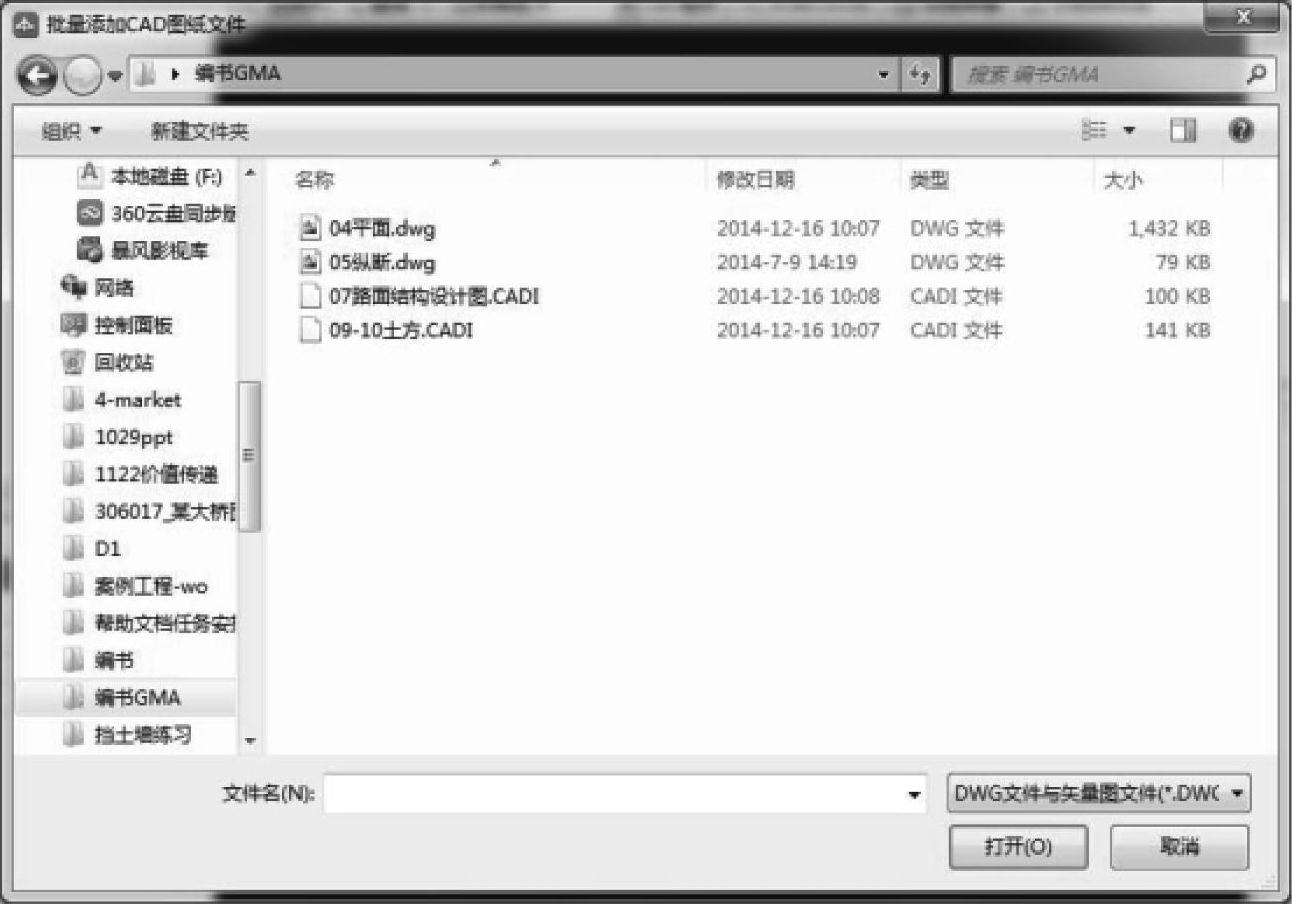

图8-5 “打开”按钮

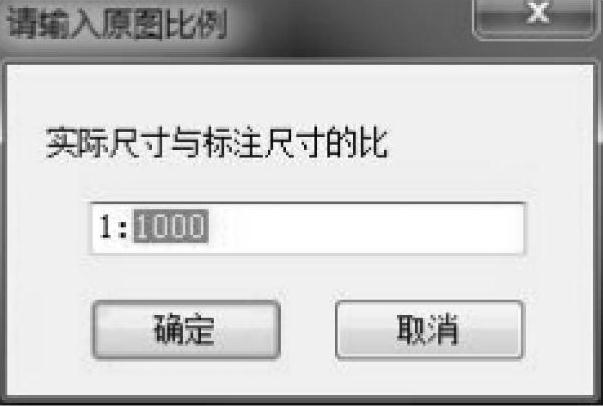

图8-6 “请输入原图比例”对话框

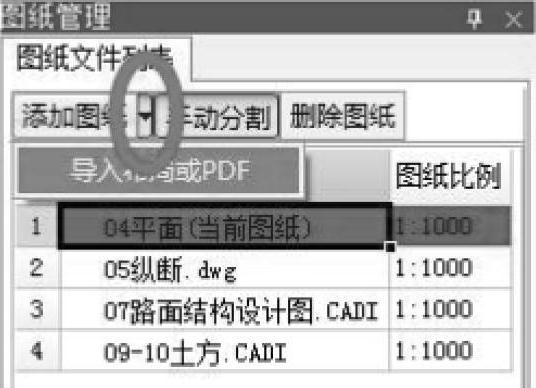

图8-7 “导入布局或PDF”按钮

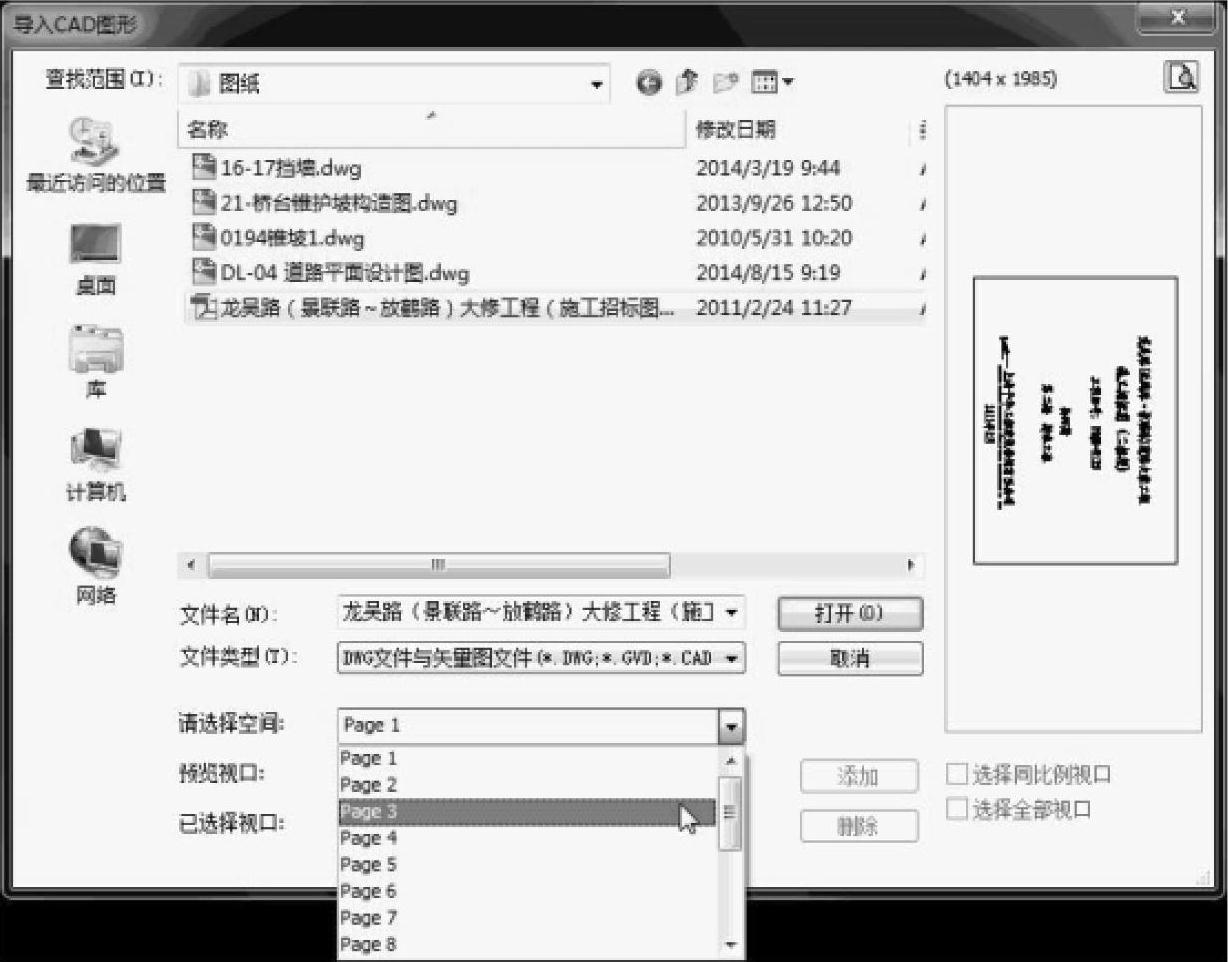

图8-8 选择待导入的PDF图中的页码

单击工具栏的“设置比例”按钮→按鼠标左键选择第一点，按鼠标右键确认或者按<Esc>键取消→按鼠标左键选择第二点，按鼠标右键确认或者按<Esc>键取消，此时弹出“输入实际尺寸窗体”对话框→输入所选择线段的实际长度，单位为mm→单击“确定”按钮，图纸自动调整完毕。

3.导入布局

单击“添加图纸”按钮右边的下拉箭头→单击弹出的“导入布局或PDF”按钮（图8-7）→选择图纸所在的文件夹，并选择需要导入的电子图→在“请选择空间”下拉列表框中，选择待导入的图纸空间（图8-9）→在“预览视口”中，可预览待导入的视口→在预览窗口选择需导入的视口，单击“打开”按钮即可导入；若想导入多个视口，可在选择视口后单击“添加”按钮，添加多个视口，最后单击“打开”按钮。

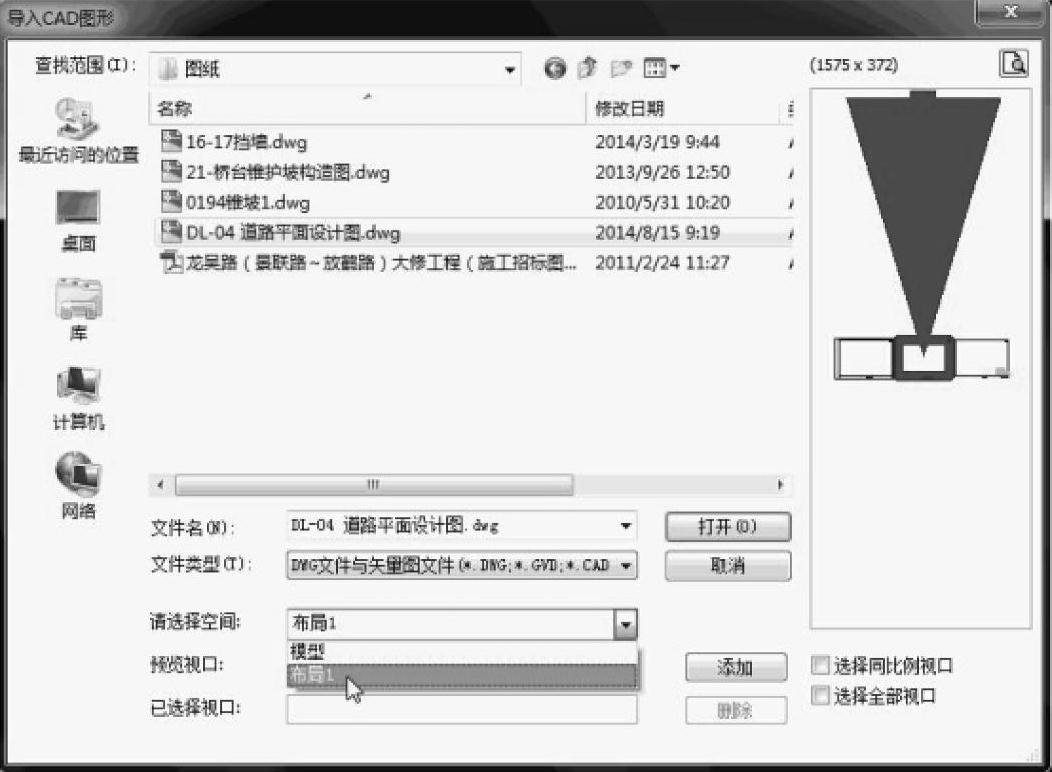

图8-9 选择待导入的图纸空间
