某市政道路上有一座简支板钢筋混凝土桥。该简支板桥的钢筋混凝土灌注桩成孔用回旋钻机钻孔，按水下灌注混凝土桩考虑；土壤按砂砾土考虑。图7-2～图7-6所示为该简支板桥的部分施工图。

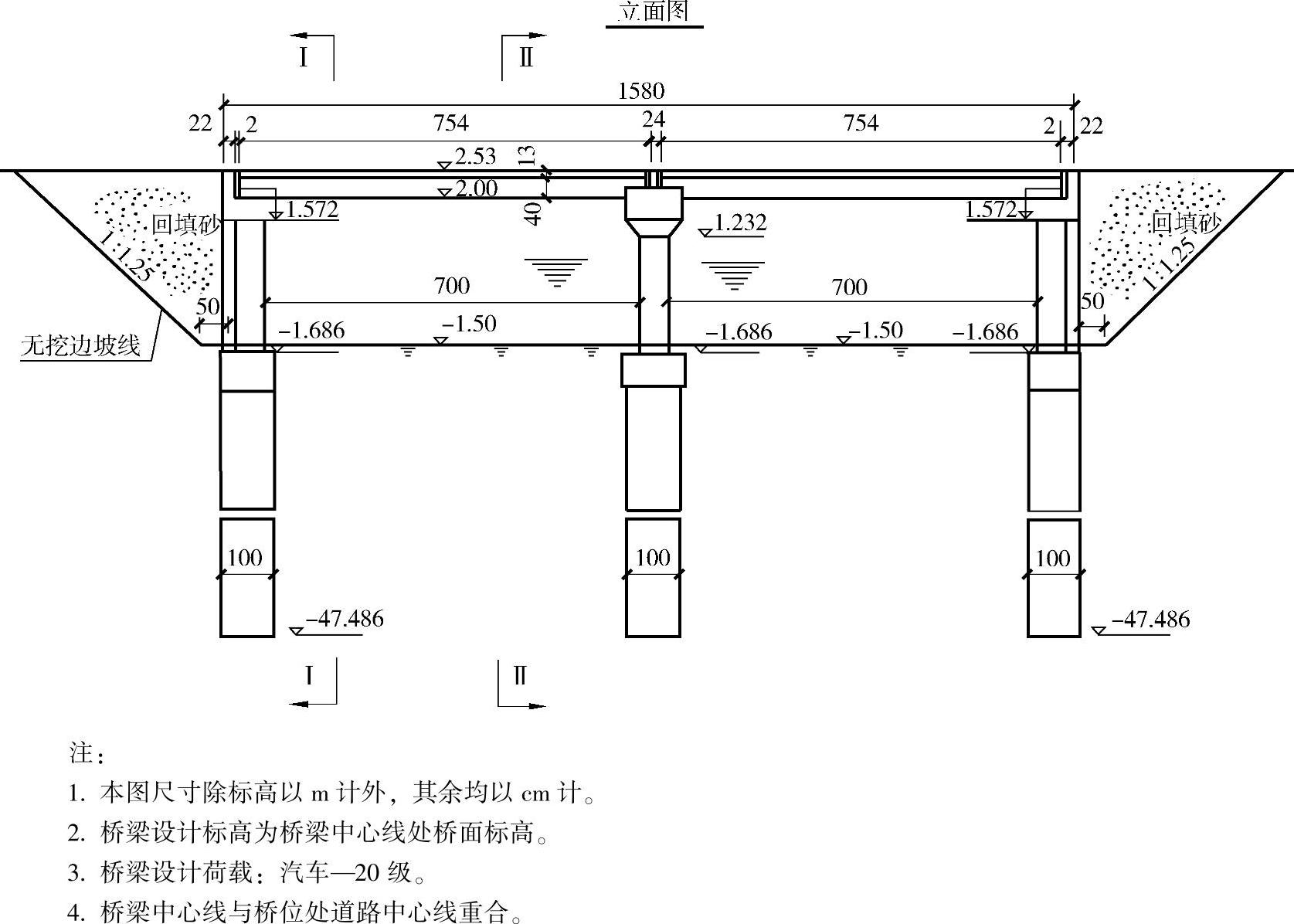

图7-2 桥型布置图

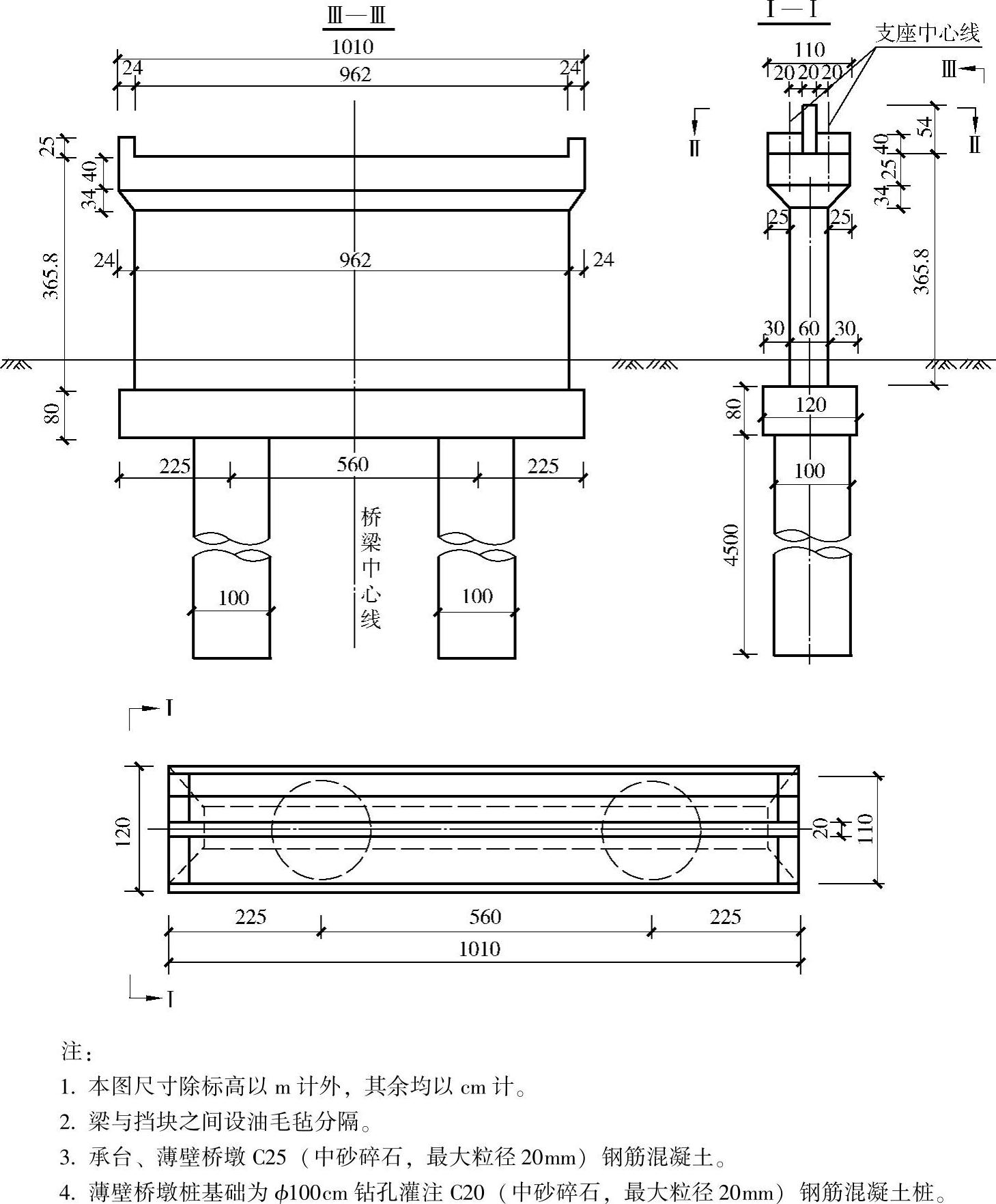

图7-3 薄壁桥台构造图

根据以上已知条件和施工图，按照以下要求进行计算。

（1）试计算钢筋混凝土灌注桩、桥面现浇混凝土空心板梁、桥面铺装钢筋（钢筋搭接长度按30d计算）和伸缩缝的工程量。

（2）根据施工图和已知条件，以及上题所在级别计算出的工程量，编制分部分项工程量清单。

（3）如果该工程的现浇钢筋混凝土灌注桩长合计为300m，回旋钻机钻桩孔深度合计为400m；钢筋混凝土桥空心板梁混凝土量为40m³，模板接触面积为160m²；桥面铺装钢筋按定额计算的工程量为1t；伸缩缝合计长度为60m。

根据2012年市政工程定额及相应的市政工程费用定额计算工程造价（不计取其他措施费，人工、材料、机械单价均不调整，按包工包料取费）。

（4）根据以上已知条件和假设条件，依据现行定额编制分部分项工程量清单报价和综合单价分析表（人工、材料、机械单价均不调整，不计算措施费、规费、税金）。

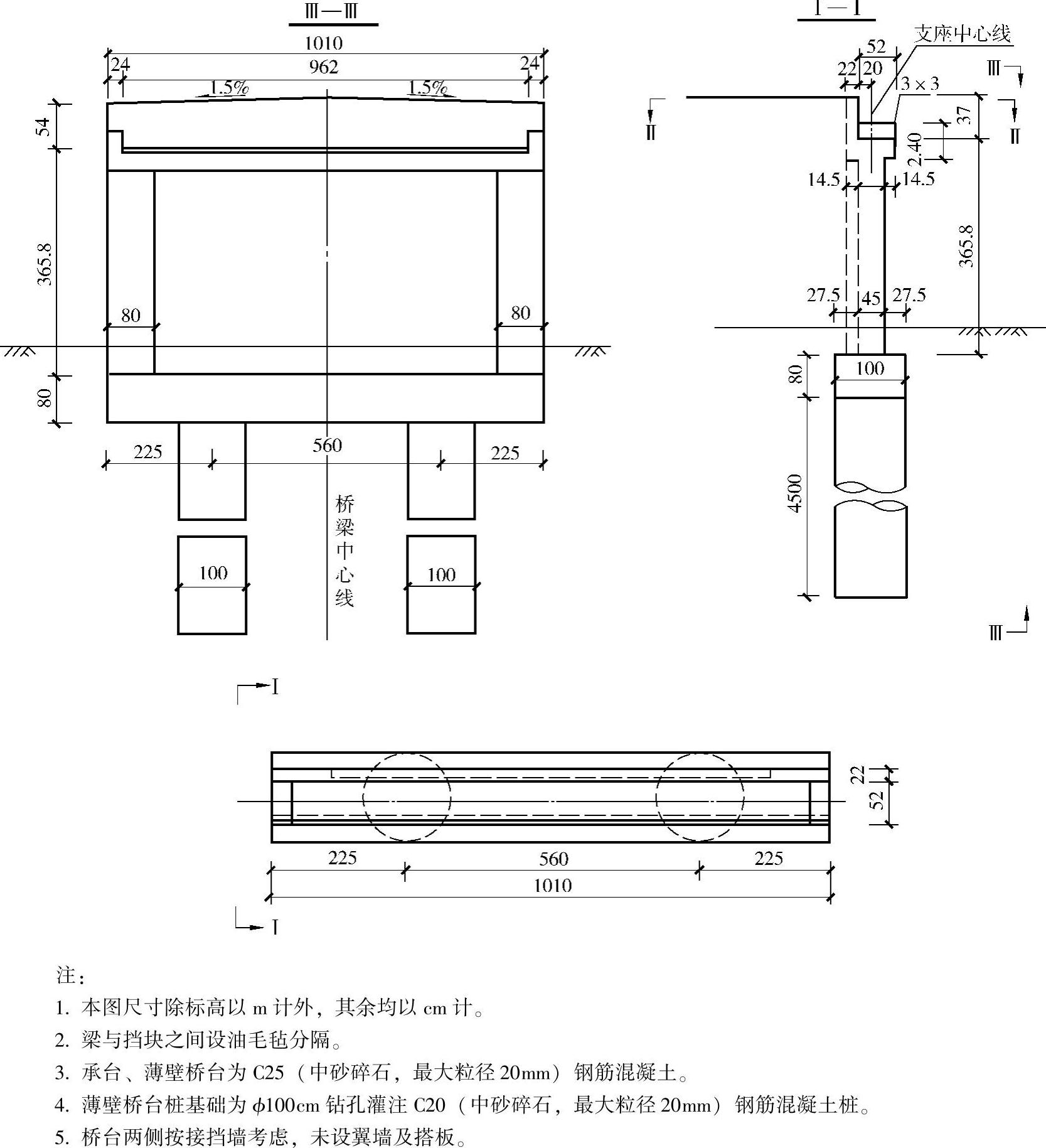

图7-4 薄壁桥台构造图

解：

1）钢筋混凝土灌注桩：

45×6m=270m

现浇钢筋混凝土桥面空心板梁：

[10×0.4-（0.25+0.3）/2×2-0.09×0.09×3.14×32]×7.22×2m³≈38.07m³

桥面铺装钢筋：

（7.16×45+9×36）×2×0.395kg≈0.51t

伸缩缝：

10×4m=40m

注：1.按定额计算钢筋混凝土灌注桩工程量包括成孔和混凝土灌注两部分。

2.按定额计算混凝土项目工程量包括混凝土和模板两部分。

3.承台按无底模考虑。

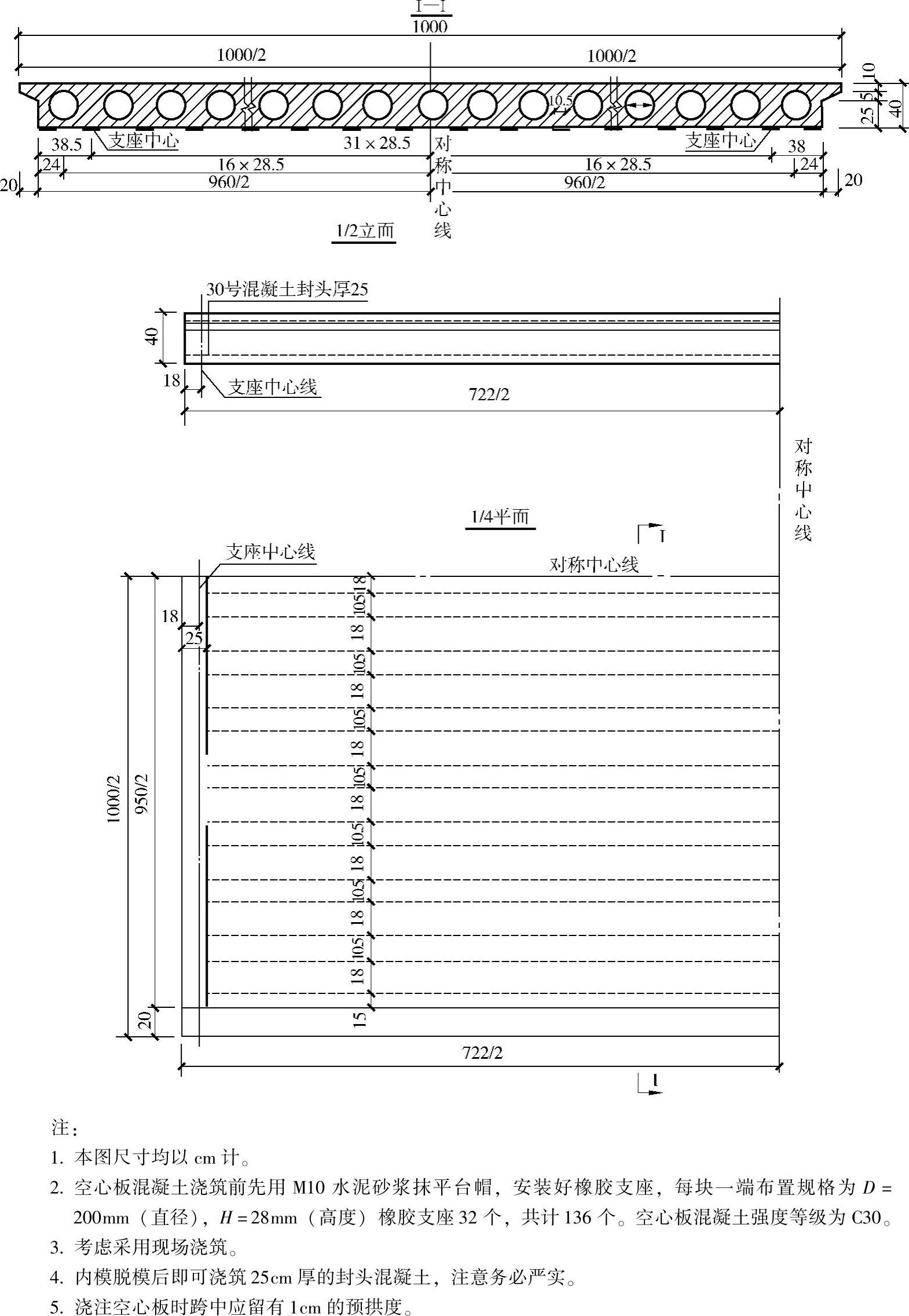

图7-5 桥面空心板构造图

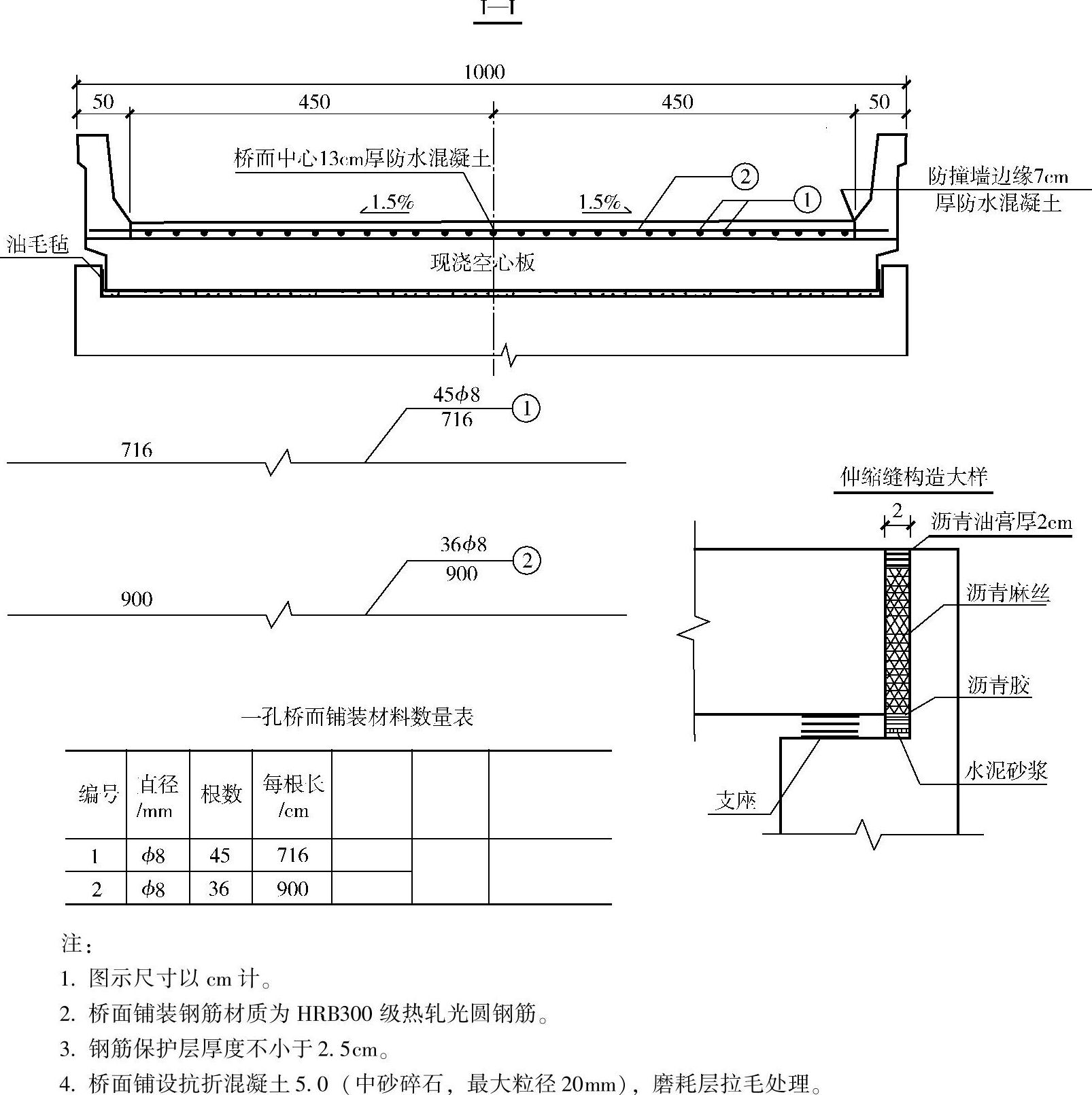

图7-6 桥路面铺装构造图

2）工程量清单见表7-2。

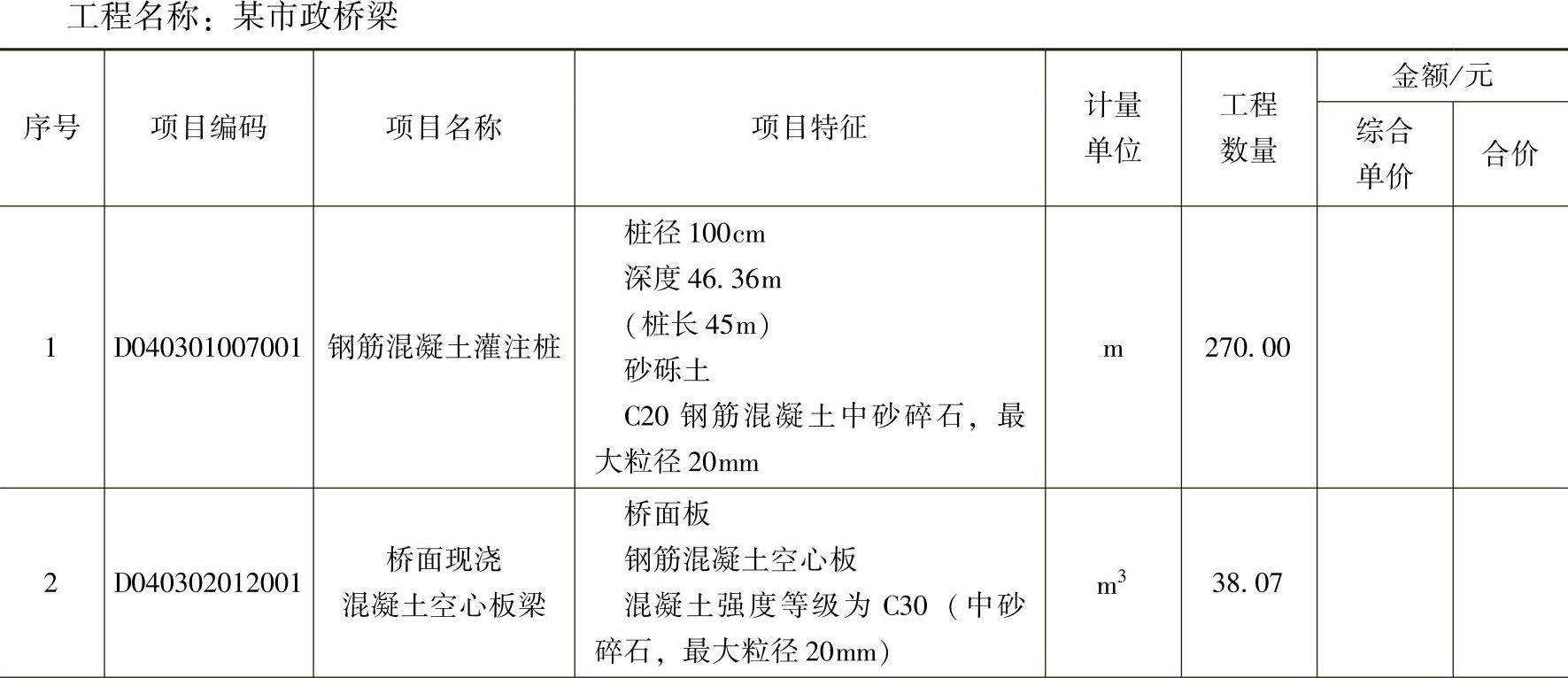

表7-2 分部分项工程量清单与计价表

（续）

3）该市政工程部分造价见表7-3和表7-4。

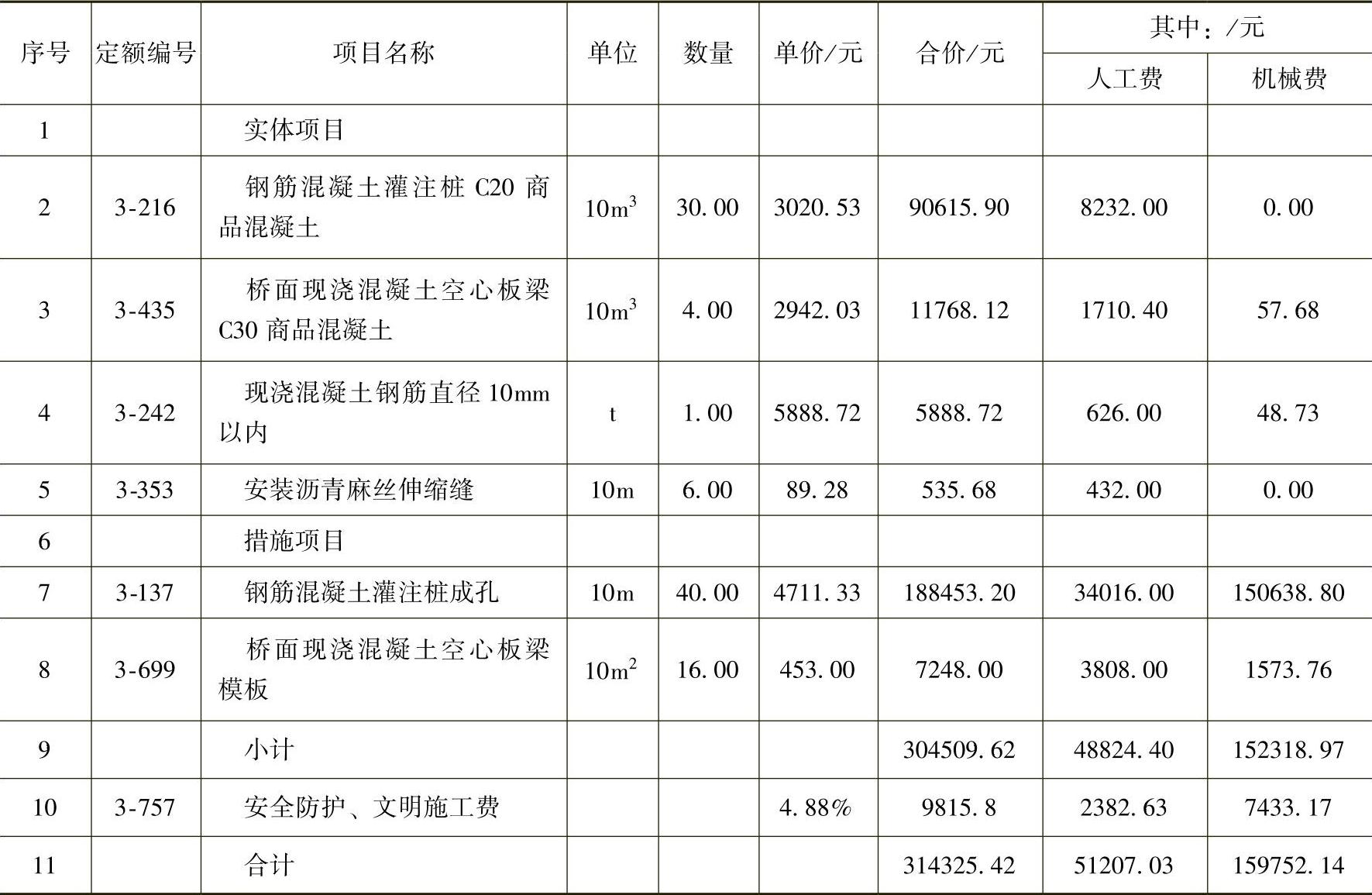

表7-3 市政工程预（结）算造价计算表（一）

表7-4 市政工程预（结）算造价计算表（二）

（续）

注：税金按3.48%计。

4）工程量清单报价和综合单价分析表见表7-5和表7-6。

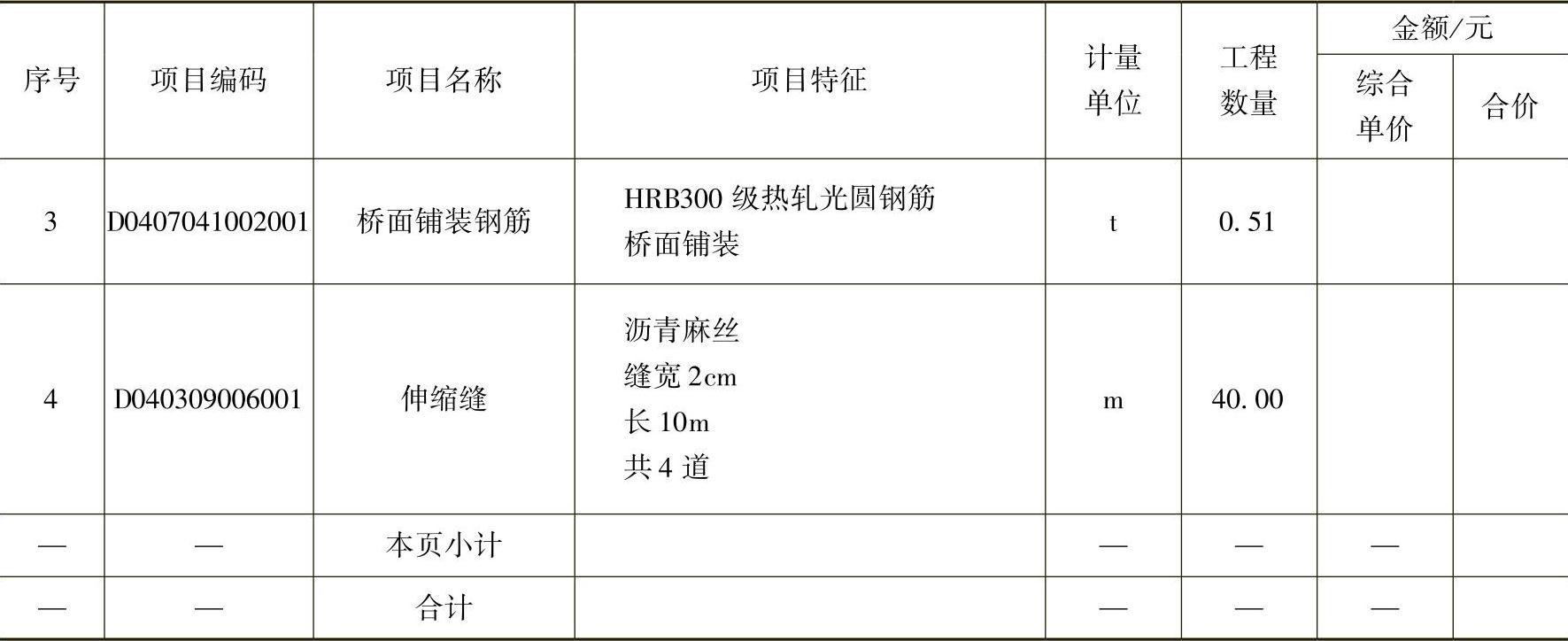

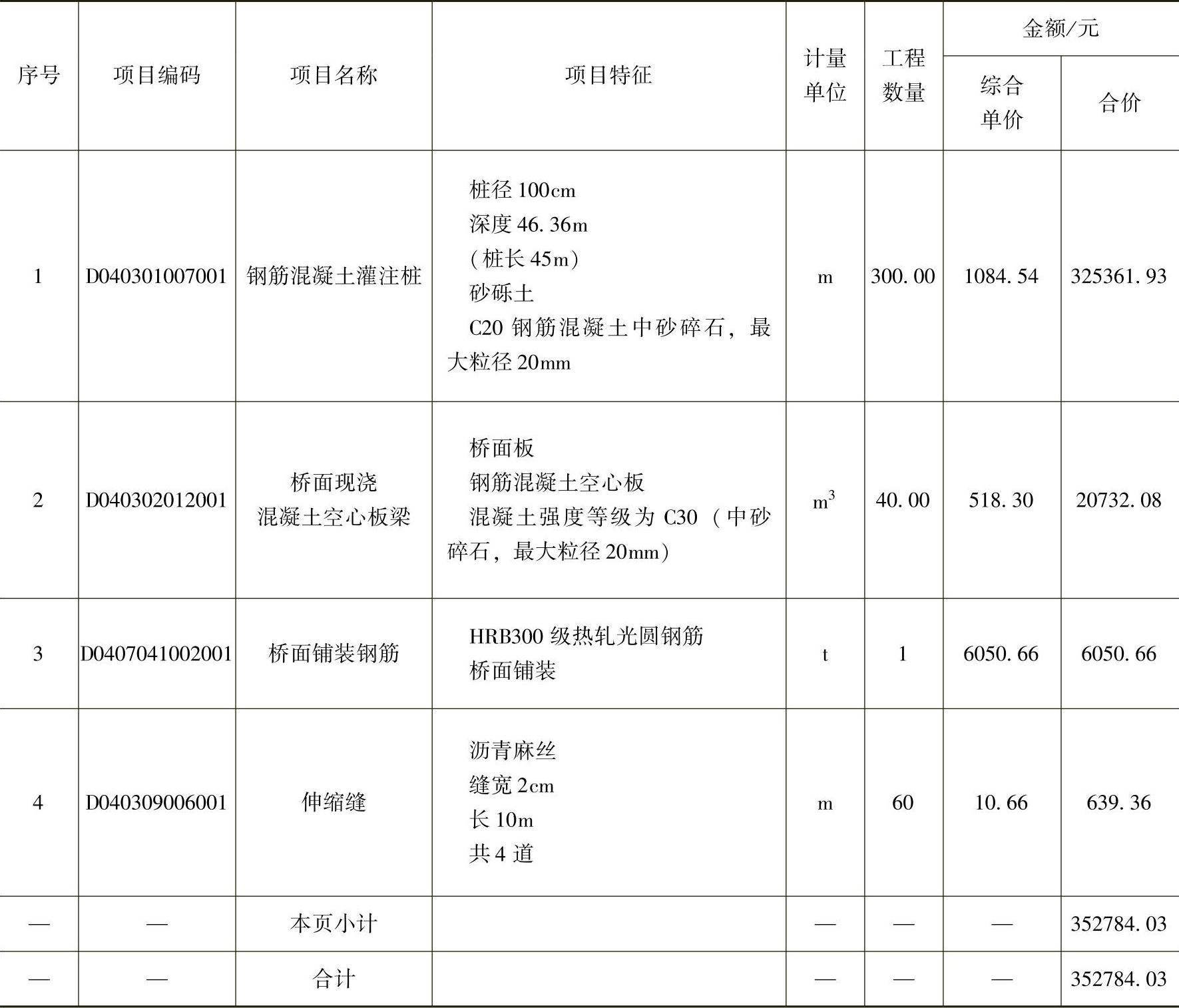

表7-5 分部分项工程量清单与计价表

表7-6 分部分项工程量清单综合单价分析表
