道路横断面图：里程桩号、挖方高度和挖方面积

2023-08-27 理论教育版权反馈

【摘要】：在图下注有该断面的里程桩号、中心线处的挖方高度以及该断面的挖方面积。

1.公路路基横断面图表述

公路路基横断面图的具体形式包括：

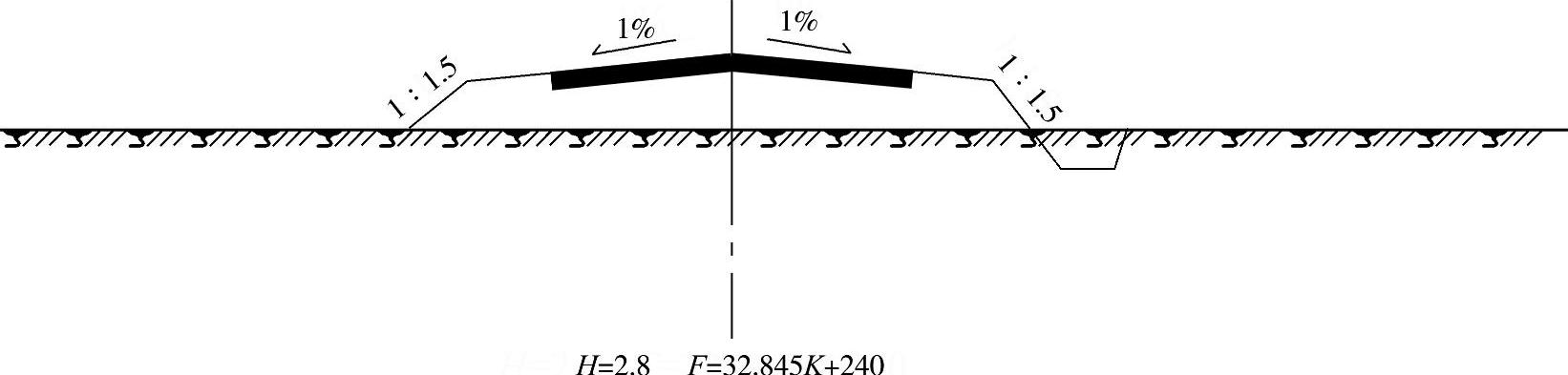

（1）路堤。路堤即填方路基，如图2-9所示。在图下注有该断面的里程桩号、中心线处的填方高度以及该断面的填方面积。

图2-9 填方路基

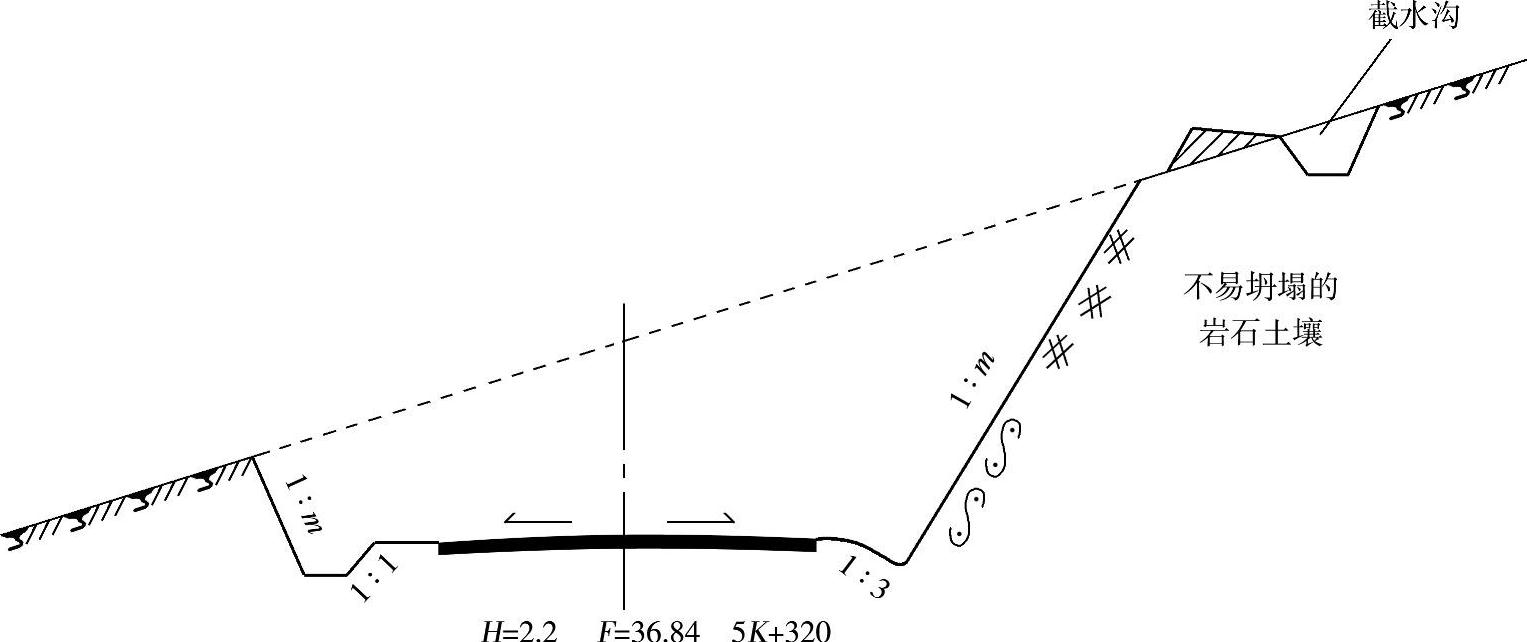

（2）路堑。路堑即挖方路基，如图2-10所示。在图下注有该断面的里程桩号、中心线处的挖方高度以及该断面的挖方面积。

图2-10 挖方路基

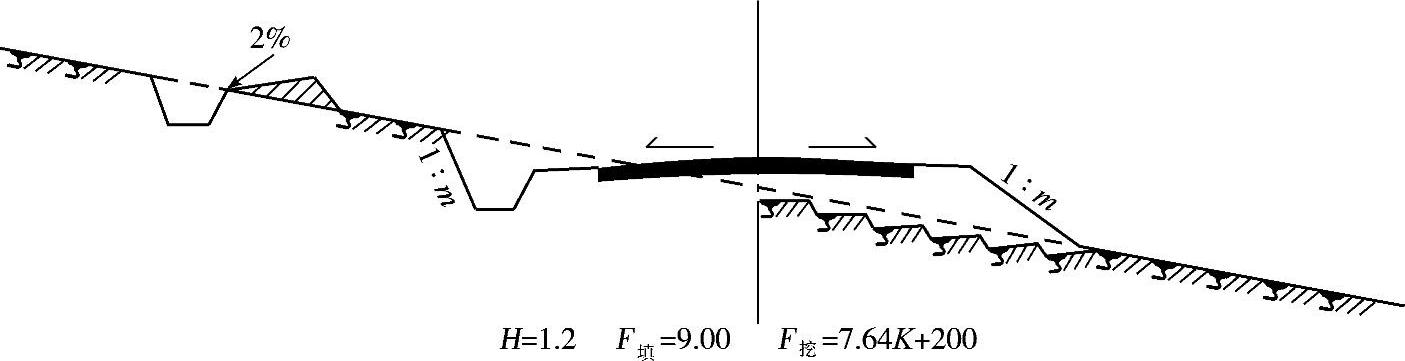

（3）半填半挖路基。半填半挖路基是前两种路基的综合，如图2-11所示。图下仍注有该断面的里程桩号、中心线处的填（挖）方高度以及该断面的填（挖）方面积。

2.公路路基横断面图的图示内容

（1）各中心桩处设计路基横断面情况，如边坡的坡度、排水沟形式等。

（2）原地面横向地面起伏情况。

（3）各桩号设计路线中心线处的填方高度h_T、挖方高度h_W、填方面积A_T、挖方面积A_W。

3.路基横断面图的图示方法

（1）图线：在横断面图中，路面线、路肩线、边坡线等均用粗实线表示，原有地面线用细实线表示，路中心线用细单点长画线表示。

图2-11 半填半挖路基

（2）比例：横断面图的水平方向和高度方向宜采用相同比例，一般用1∶200、1∶100或1∶50。

（3）图形布置：沿道路路线一般每隔20m画一横断面图，在图样中应沿着桩号从下到上，从左到右布置图形。

（4）标注：在每个横断面图图形下面应标注桩号、断面面积和地面中心线到路基中心线的高差。

4.城市道路横断面识图

（1）公路路基及城市道路横断面图的比例，一般视等级要求及路基断面范围而定。

（2）城市道路横断面图布置的基本形式包括：“一块板”断面、“两块板”断面、“三块板”断面、“四块板”断面。
