五种标准图幅尺寸及会签栏安排规定

2023-08-27 理论教育版权反馈

【摘要】：图纸一般有五种标准图幅：A0号、A1号、A2号、A3号和A4号，具体尺寸见表2-3。一个会签栏不够时，可另加一个或两个会签栏并列，不需会签的图纸可不设会签栏。

1.图幅的概念

图纸本身的大小规格称为图纸幅面，简称图幅。图纸一般有五种标准图幅：A0号、A1号、A2号、A3号和A4号，具体尺寸见表2-3。图纸可以根据需要加长：A0号图纸以长边的1/8为最小加长单位，最多可加长到标准图幅长度的2倍；A1、A2号图纸以长边的1/4为最小加长单位，A1号图纸最多可加长到标准图幅长度的2.5倍，A2号图纸最多可加长到标准图幅长度的5.5倍；A3、A4号图纸以长边的1/2为最小加长单位，A3号图纸最多可加长到标准图幅长度的4.5倍，A4号图纸最多可加长到标准图幅长度的2倍。

表2-3 幅面及图框尺寸（单位：mm）

2.幅面代号的意义

图纸以短边作为垂直边称为横式，如图2-1a、b所示；以短边作为水平边称为立式，如图2-1c、d所示。A0～A3图纸宜横式使用，必要时，也可立式使用；而A4图纸只能立式使用。

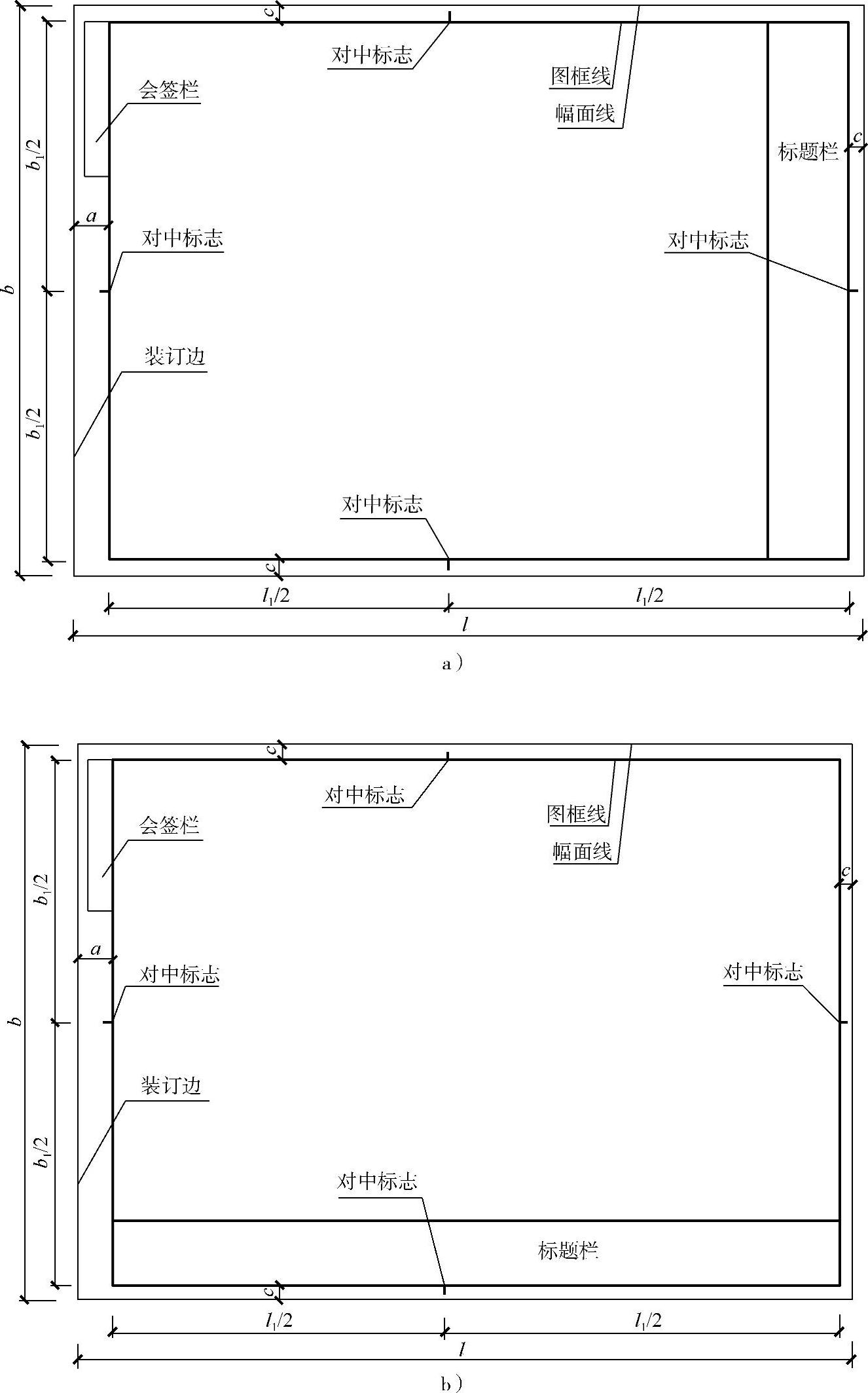

图2-1 幅面代号的意义

a）A0～A3横式幅面（一） b）A0～A3立式幅面（二）

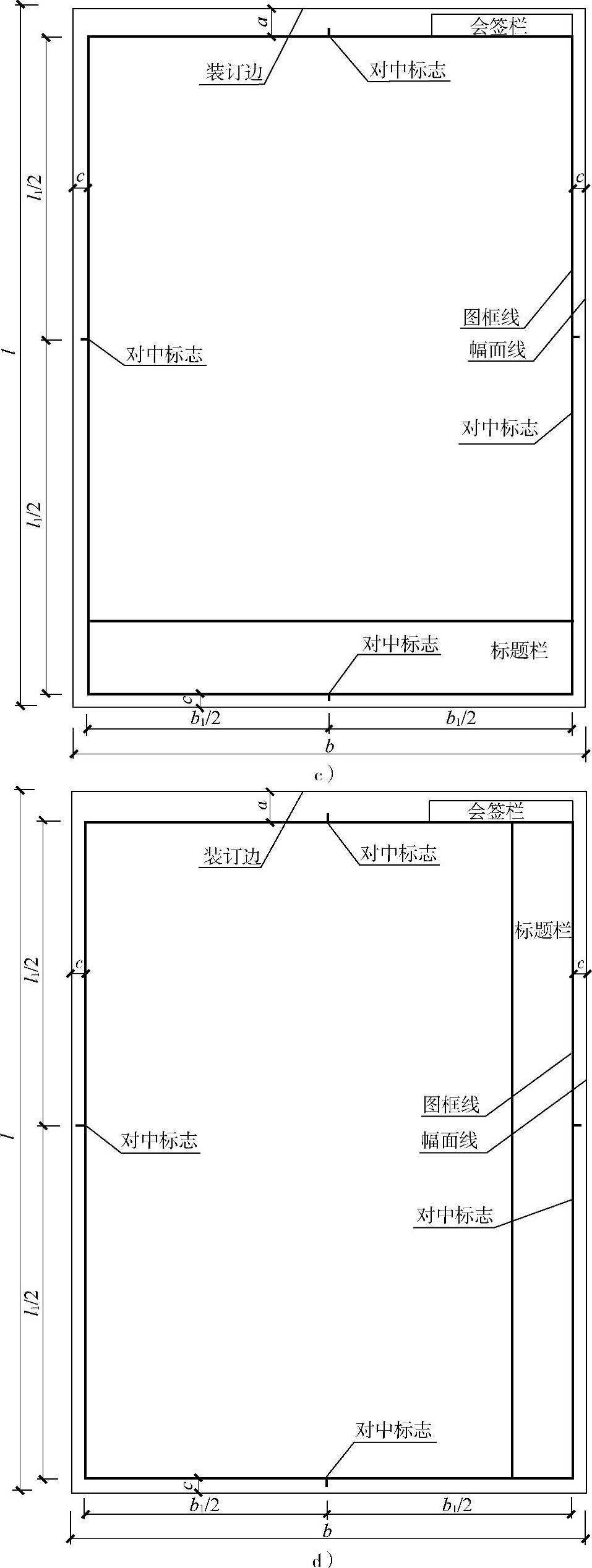

图2-1 幅面代号的意义（续）

c）A0～A4立式幅面（一） d）A0～A4立式幅面（二）

一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面，不含目录及表格所采用的A4幅面。

3.标题栏与会签栏

（1）标题栏。标题栏是用以标注图纸名称、图号、比例、张次、日期及有关人员签名等内容的栏目。其位置一般在图纸的右下角，有时也设在下方或右侧。标题栏中的文字方向为看图方向，即图中的说明、符号等均应与标题栏的文字方向一致。标题栏应根据工程需要选择确定其尺寸、格式及分区，如图2-2所示。

图2-2 标题栏

（2）会签栏。会签栏应画在图纸左上角的图框线外，其尺寸应为100mm×20mm，按图2-3所示的格式绘制。栏内应填写会签人员所代表的专业、姓名、日期（年、月、日）。一个会签栏不够时，可另加一个或两个会签栏并列，不需会签的图纸可不设会签栏。

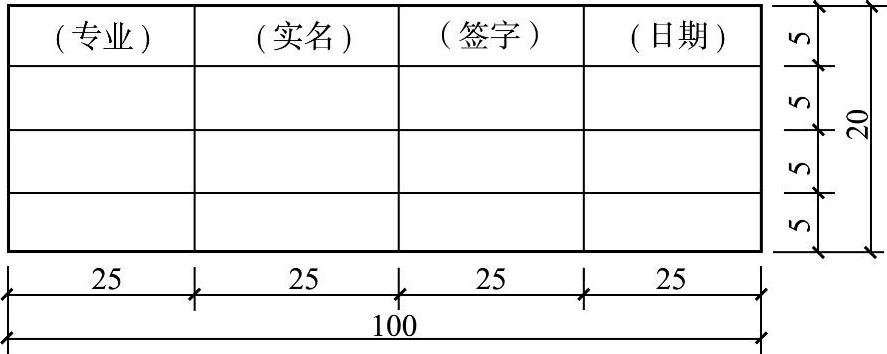

图2-3 会签栏
