柱下板带ZXB与跨中板带KZB的平面注写，分集中标注与原位标注两部分内容。当柱下板带中心线偏离柱中心线时，应在平面图上标注其定位尺寸。柱下板带与跨中板带原位标注的内容，主要为底部附加非贯通纵筋。当跨中板带在轴线区域不设置底部附加非贯通纵筋时，则不做原位注写。柱下板带ZXB与跨中板带KZB的注写规定，同样适用于平板式筏形基础上局部有剪力墙的情况。柱下板带ZXB与跨中板带KZB平法标注示意图，如图88所示。......
2023-08-26
平法钢筋翻样及下料技巧揭密
【摘要】：图814 无封边构造弯折长度=12d中层钢筋网片长度=筏板长度-2×保护层厚度+2×12d3.梁板式筏形基础平板变截面钢筋翻样筏板变截面包括几种情况：板底有高差，板顶有高差，板底、板顶均有高差。图817 板顶、板底均有高差低跨基础筏板上部纵筋伸入基础主梁内max高跨基础筏板上部纵筋伸入基础主梁内max高跨的基础筏板下部纵筋伸入高跨内长度=la低跨的基础筏板下部纵筋斜弯折长度=高差值/sin45°（60°）+la
1.端部无外伸构造
底部贯通筋长度=筏板长度-2×保护层厚度+弯折长度2×15d
即使底部锚固区水平段长度满足不小于0.4la时，底部纵筋也必须要伸至基础梁箍筋内侧。
上部贯通筋长度=筏板净跨长+max（12d，0.5hc）
2.端部有外伸构造
底部贯通筋长度=筏板长度-2×保护层厚度+弯折长度
上部贯通筋长度=筏板长度-2×保护层厚度+弯折长度
弯折长度算法：
（1）弯钩交错封边。弯钩交错封边构造如图8⁃12所示。
弯折长度=筏板高度/2-保护层厚度+75mm
（2）U形封边构造。U形封边构造如图8⁃13所示。
弯折长度=12d
U形封边长度=筏板高度-2×保护层厚度+12d+12d
图8⁃12 弯钩交错封边构造
图8⁃13 U形封边构造

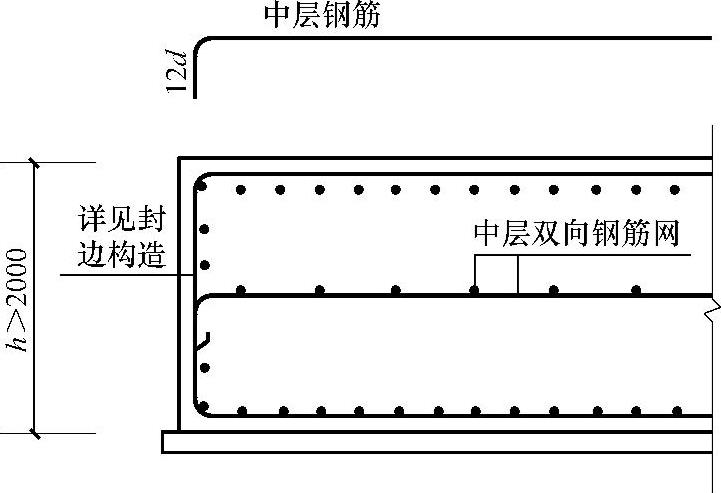

（3）无封边构造：无封边构造如图8⁃14所示。
图8⁃14 无封边构造
弯折长度=12d
中层钢筋网片长度=筏板长度-2×保护层厚度+2×12d
3.梁板式筏形基础平板变截面钢筋翻样
筏板变截面包括几种情况：板底有高差，板顶有高差，板底、板顶均有高差。
当筏板下部有高差时，低跨的筏板必须做成45°或者60°梁底台阶或者斜坡。
当筏板梁有高差时，不能贯通的纵筋必须相互锚固。
（1）板顶有高差：基础筏板板顶有高差构造如图8⁃15所示。
图8⁃15 板顶有高差
低跨筏板上部纵筋伸入基础梁内长度=max（12d，0.5hb）
高跨筏板上部纵筋伸入基础梁内长度=max（12d，0.5hb）

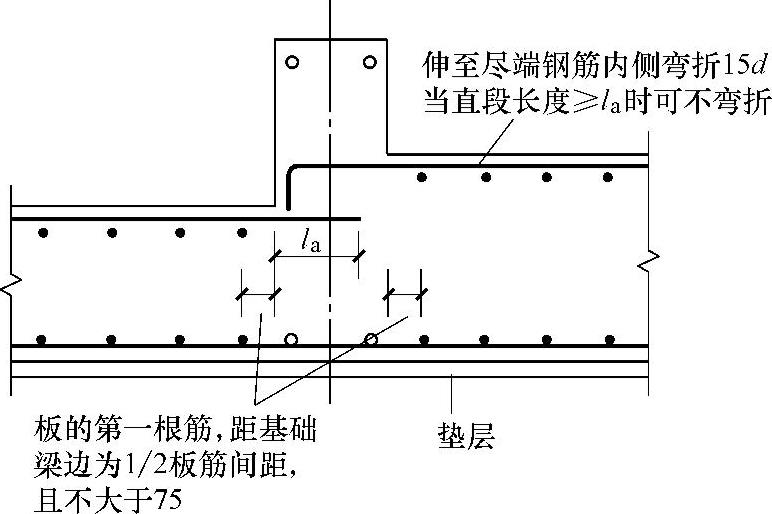

（2）板底有高差：板底有高差构造如图8⁃16所示。
图8⁃16 板底有高差
高跨基础筏板下部纵筋伸入高跨内长度=la
低跨基础筏板下部纵筋斜弯折长度=高差值/sin45°（60°）+la

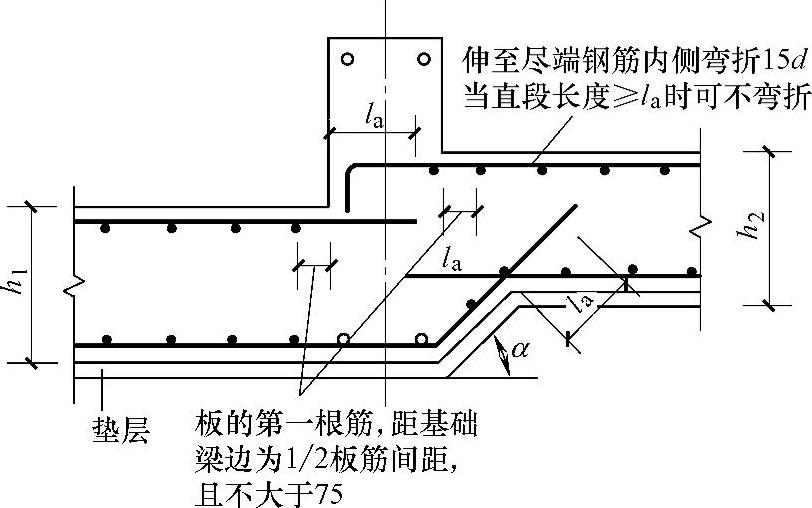

（3）板顶、板底均有高差：板顶、板底均有高差构造如图8⁃17所示。
图8⁃17 板顶、板底均有高差
低跨基础筏板上部纵筋伸入基础主梁内max（12d，0.5hb）
高跨基础筏板上部纵筋伸入基础主梁内max（12d，0.5hb）
高跨的基础筏板下部纵筋伸入高跨内长度=la
低跨的基础筏板下部纵筋斜弯折长度=高差值/sin45°（60°）+la
