平法钢筋翻样与下料：梁板式筏形基础平板的注写方式

2023-08-26 理论教育版权反馈

【摘要】：梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨的板上引出。梁板式筏形基础平板LPB的原位标注，主要表达板底部附加非贯通纵筋。当集中标注的某些内容不适用于梁板式筏形基础平板某板区的某一板跨时，应由设计者在该板跨内注明，施工时应按注明内容取用。

（1）梁板式筏形基础平板LPB的平面注写，分为集中标注与原位标注两部分内容。

（2）梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）。

板区划分条件：板厚相同、基础平板底部与顶部贯通纵筋配置相同的区域为同一板区。

集中标注的内容规定如下：

1）注写基础平板的编号，见表8⁃1。

2）注写基础平板的截面尺寸。注写h=×××表示板厚。

3）注写基础平板的底部与顶部贯通纵筋及其跨数及外伸情况。先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋及纵向长度范围；再注写Y向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋及其跨数及外伸情况（图面从左至右为X向，从下至上为Y向）。

贯通纵筋的跨数及外伸情况注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：（××）（无外伸）、（××A）（一端有外伸）或（××B）（两端有外伸）。

注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线（例如框筒结构中混凝土内筒中的多道墙体），均可按一跨考虑。

当贯通筋采用两种规格钢筋“隔一布一”方式时，表达为xx/yy@×××，表示直径××的钢筋和直径yy的钢筋之间的间距为×××，直径为××的钢筋、直径为yy的钢筋间距分别为×××的2倍。

施工及预算方面应注意：当基础平板分板区进行集中标注，并且相邻板区板底一平时，两种不同配置的底部贯通纵筋应在两毗邻板跨中配筋较小板跨的跨中连接区域连接（即配置较大板跨的底部贯通纵筋需越过板区分界线伸至毗邻板跨的跨中连接区域）。

（3）梁板式筏形基础平板LPB的原位标注，主要表达板底部附加非贯通纵筋。

1）原位注写位置及内容。板底部原位标注的附加非贯通纵筋，应在配置相同跨的第一跨表达（当在基础梁悬挑部位单独配置时则在原位表达）。在配置相同跨的第一跨（或基础梁外伸部位），垂直于基础梁绘制一段中粗虚线（当该筋通长设置在外伸部位或短跨板下部时，应画至对边或贯通短跨），在虚线上注写编号（例如①、②等）、配筋值、横向布置的跨数及是否布置到外伸部位。

注：（××）为横向布置的跨数，（××A）为横向布置的跨数及一端基础梁的外伸部位，（××B）为横向布置的跨数及两端基础梁外伸部位。

板底部附加非贯通纵筋向自支座中线两边跨内的伸出长度值注写在线段的下方位置。当该筋向两侧对称伸出时，可仅在一侧标注，另一侧不注；当布置在边梁下时，向基础平板外伸部位一侧的伸出长度与方式按标准构造，设计不注。底部附加非贯通筋相同者，可仅注写一处，其他只注写编号。

横向连续布置的跨数及是否布置到外伸部位，不受集中标注贯通纵筋的板区限制。

原位注写的底部附加非贯通纵筋与集中标注的底部贯通钢筋，宜采用“隔一布一”的方式布置，即基础平板（X向或Y向）底部附加非贯通纵筋与贯通纵筋间隔布置，其标注间距与底部贯通纵筋相同（两者实际组合后的间距为各自标注间距的1/2）。

2）注写修正内容。当集中标注的某些内容不适用于梁板式筏形基础平板某板区的某一板跨时，应由设计者在该板跨内注明，施工时应按注明内容取用。

3）当若干基础梁下基础平板的底部附加非贯通纵筋配置相同时（其底部、顶部的贯通纵筋可以不同），可仅在一根基础梁下做原位注写，并在其他梁上注明“该梁下基础平板底部附加非贯通纵筋同××基础梁”。

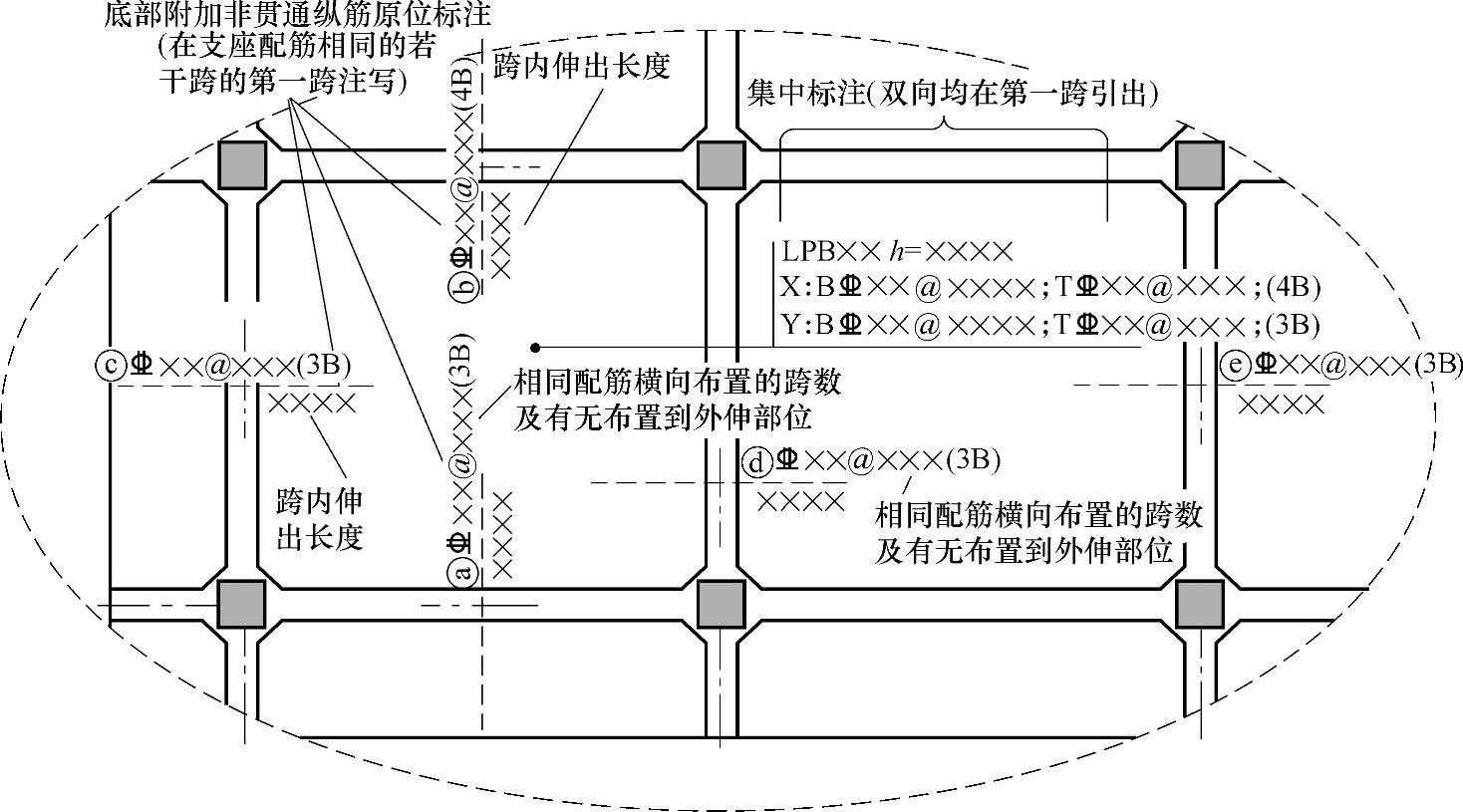

4）梁板式筏形基础平板的标注示意图如图8⁃7所示。
