ATc型楼梯配筋翻样及下料细节解析
【摘要】：ATc型楼梯板配筋构造如图722所示。图722 ATc型楼梯板配筋构造ATc型楼梯板配筋构造：ATc型楼梯梯板厚度应按计算确定，且不宜小于140mm，梯板采用双层配筋。解：ATc3型楼梯板的基本尺寸数据。图723 ATc3型楼梯平面布置图5）踏步总高度Hs=1650mm。两道暗梁的纵筋根数=2×6根=12根本题的暗梁纵筋长度同下部纵筋，暗梁纵筋长度=4045mm上面只计算了一跑ATc型楼梯的钢筋，一个楼梯间有两跑ATc型楼梯，两跑楼梯的钢筋要把上述钢筋数量乘以2。

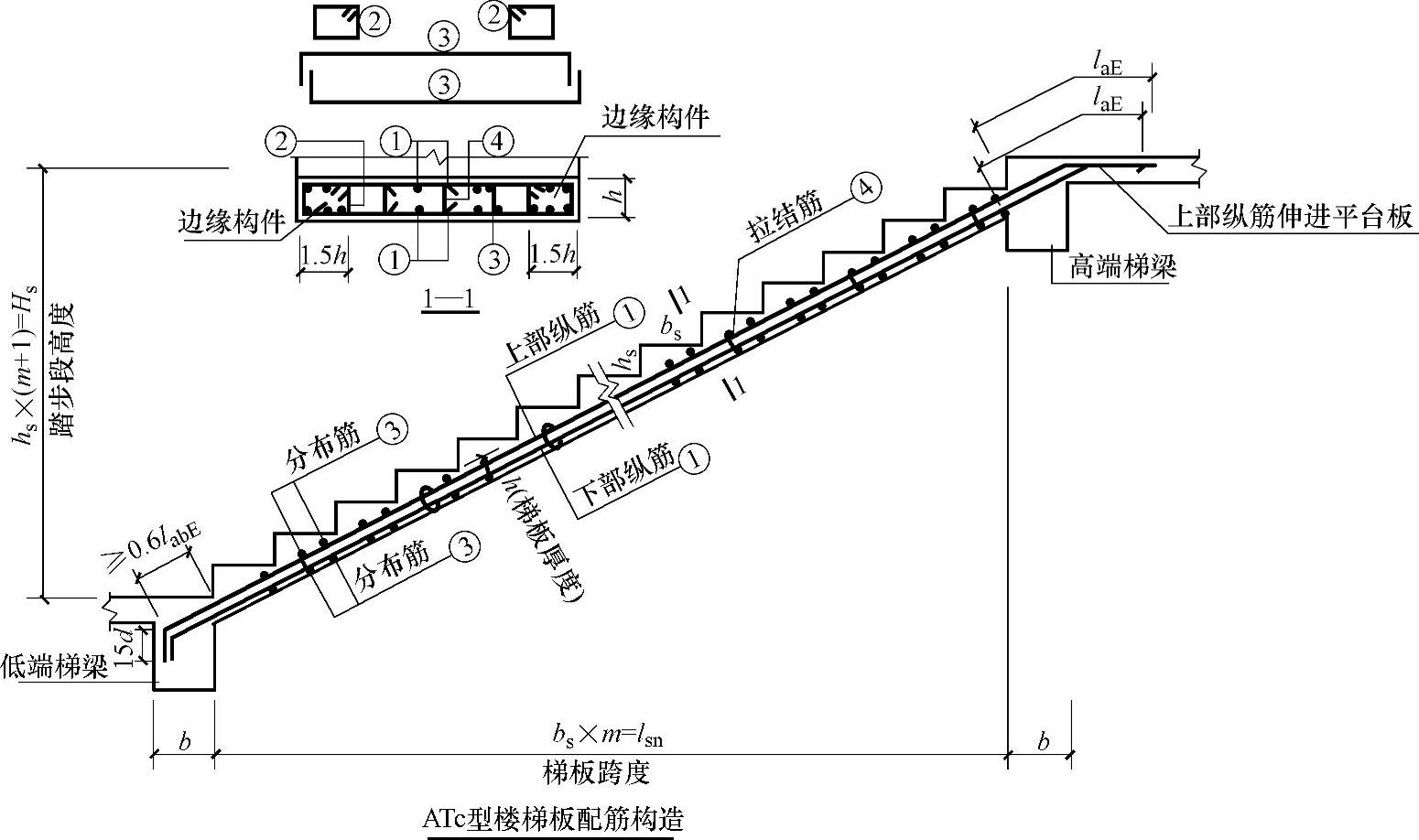

ATc型楼梯板配筋构造如图7⁃22所示。
图7⁃22 ATc型楼梯板配筋构造
ATc型楼梯板配筋构造：
ATc型楼梯梯板厚度应按计算确定，且不宜小于140mm，梯板采用双层配筋。
（1）踏步段纵向钢筋（双层配筋）：
踏步段下端：下部纵筋及上部纵筋均弯锚入低端梯梁，锚固平直段“≥laE”，弯折段“15d”。上部纵筋需伸至支座对边再向下弯折。
踏步段上端：下部纵筋及上部纵筋均伸进平台板，锚入梁（板）lab。
（2）分布筋：分布筋两端均弯直钩，长度=h-2×保护层；下层分布筋设在下部纵筋的下面；上层分布筋设在上部纵筋的上面。
（3）拉结筋：在上部纵筋和下部纵筋之间设置拉结筋
6，拉结筋间距为600mm。
（4）边缘构件（暗梁）：设置在踏步段的两侧，宽度为“1.5h”。
暗梁纵筋：直径不小于
12且不小于梯板纵向受力钢筋的直径；一、二级抗震等级时不少于6根；三、四级抗震等级时不少于4根。
暗梁箍筋：直径不小于
6，间距不大于200mm。

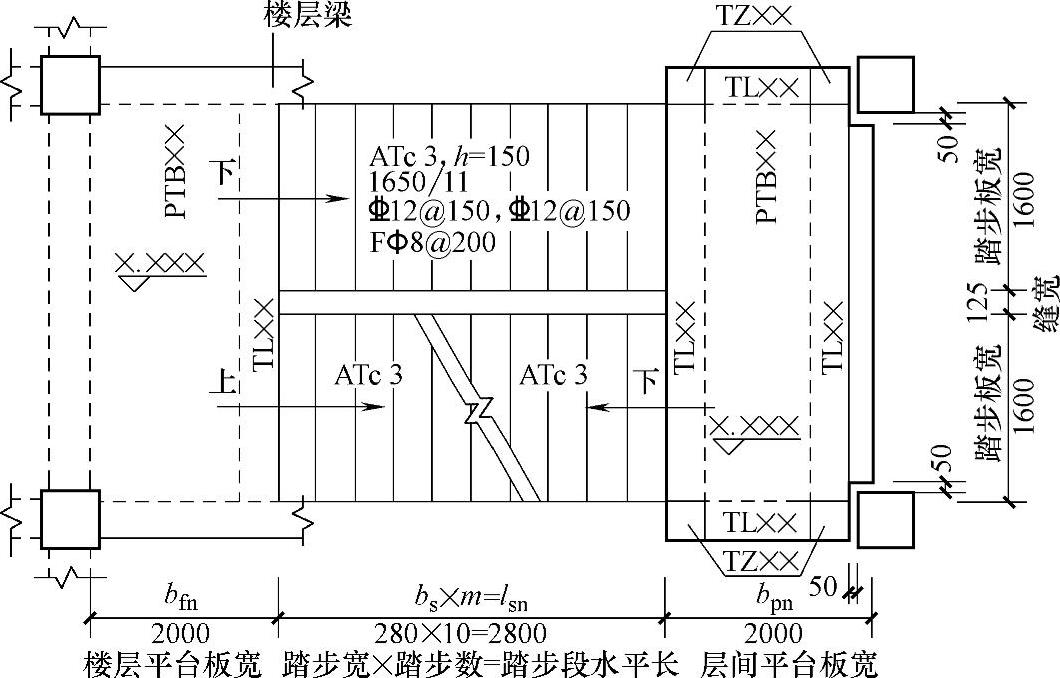

【例7⁃2】ATc3型楼梯平面布置图如图7⁃23所示。混凝土强度等级为C30，抗震等级为一级，梯梁宽度b=200mm。求ATc3型楼梯中各钢筋。
解：
（1）ATc3型楼梯板的基本尺寸数据。
1）楼梯板净跨度ln=2800mm。
2）梯板净宽度bn=1600mm。
3）梯板厚度h=120mm。
4）踏步宽度bs=280mm。
图7⁃23 ATc3型楼梯平面布置图
5）踏步总高度Hs=1650mm。
6）踏步高度hs=1650/11mm=150mm。
（2）计算步骤：
1）斜坡系数
2）梯板下部纵筋和上部纵筋
下部纵筋长度=15d+（b-保护层+lsn）×k+laE=[15×12+（200-15+2800）×1.134+40×12]mm=4045mm
下部纵筋范围=bn-2×1.5h=（1600-3×150）mm=1150mm
下部纵筋根数=（1150/150）根=8根
本题的上部纵筋长度与下部纵筋相同，上部纵筋长度=4045mm
上部纵筋范围与下部纵筋相同，上部纵筋根数=（1150/150）根=8根
3）梯板分布筋（即③号钢筋）的计算：（“扣筋”形状）
分布筋的水平段长度=bn-2×保护层=（1600-2×15）mm=1570mm
分布筋的直钩长度=h-2×保护层=（150-2×15）mm=120mm
分布筋每根长度=（1570+2×120）mm=1790mm
分布筋根数的计算：
分布筋设置范围=lsn×k=2800×1.134mm=3175mm
分布筋根数=3175/200=16根（这仅是上部纵筋的分布筋根数）
上下纵筋的分布筋总数=2×16根=32根
4）梯板拉结筋（即④号钢筋）的计算：
根据相关规定，梯板拉结筋
6，间距600mm。
拉结筋长度=h-2×保护层+2×拉筋直径=（150-2×15+2×6）mm=132mm
拉结筋根数=（3175/600）根=6根（注：这是一对上下纵筋的拉结筋根数）
每一对上下纵筋都应该设置拉结筋（相邻上下纵筋错开设置），拉结筋总根数=8×6根=48根
5）梯板暗梁箍筋（即②号钢筋）的计算：
根据相关规定，梯板暗梁箍筋直径不小于
6，间距不大于200mm。
箍筋尺寸计算（箍筋仍按内围尺寸计算）：
箍筋宽度=1.5h-保护层-2d=（1.5×150-15-2×6）mm=198mm
箍筋高度=h-2×保护层-2d=（150-2×15-2×6）mm=108mm
箍筋每根长度=[（198+108）×2+26×6]mm=768mm
箍筋分布范围=lsn×k=2800×1.134mm=3175mm
箍筋根数=（3175/200）根=16根（这是一道暗梁的箍筋根数）
两道暗梁的箍筋根数=2×16根=32根
6）梯板暗梁纵筋的计算：
每道暗梁纵筋根数6根（一、二级抗震时），暗梁纵筋直径不小于ϕ12（不小于纵向受力钢筋直径）。
两道暗梁的纵筋根数=2×6根=12根
本题的暗梁纵筋长度同下部纵筋，暗梁纵筋长度=4045mm
上面只计算了一跑ATc型楼梯的钢筋，一个楼梯间有两跑ATc型楼梯，两跑楼梯的钢筋要把上述钢筋数量乘以2。
