AT型楼梯钢筋翻样与下料细节详解
【摘要】：以AT楼梯为例分析楼梯板钢筋的计算过程。图719 AT楼梯平法标注的一般模式图720 AT楼梯板钢筋构造3.AT楼梯板的纵向受力钢筋梯板下部纵筋位于AT踏步段斜板的下部，其计算依据为梯板经跨度ln。图721 AT3型楼梯平面布置图解：AT楼梯板的基本尺寸数据1）楼梯板净跨度ln=3080mm。
以AT楼梯为例分析楼梯板钢筋的计算过程。
AT楼梯平法标注的一般模式如图7⁃19所示。
1.AT楼梯板的基本尺寸数据
基本尺寸数据有：梯板跨度ln、梯板宽度bn、梯板厚度h、踏步宽度bs、踏步高度hs。
2.楼梯板钢筋计算中可能用到的系数
斜坡系数k（在钢筋计算中，经常需要通过）斜长=水平投影长度×斜坡系数k
其中，斜坡系数可以通过踏步宽度和踏步高度来进行计算（图7⁃19）
图7⁃20为AT楼梯板钢筋构造图。下面根据AT楼梯板钢筋构造图来分析AT楼梯板钢筋计算过程。

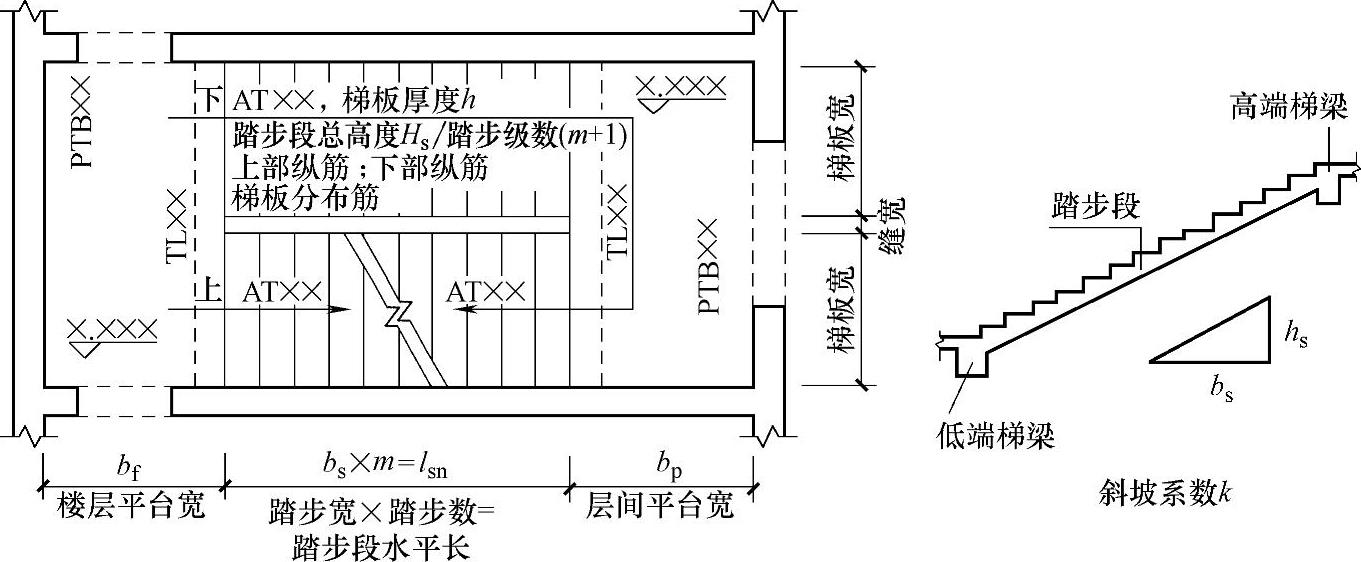

图7⁃19 AT楼梯平法标注的一般模式

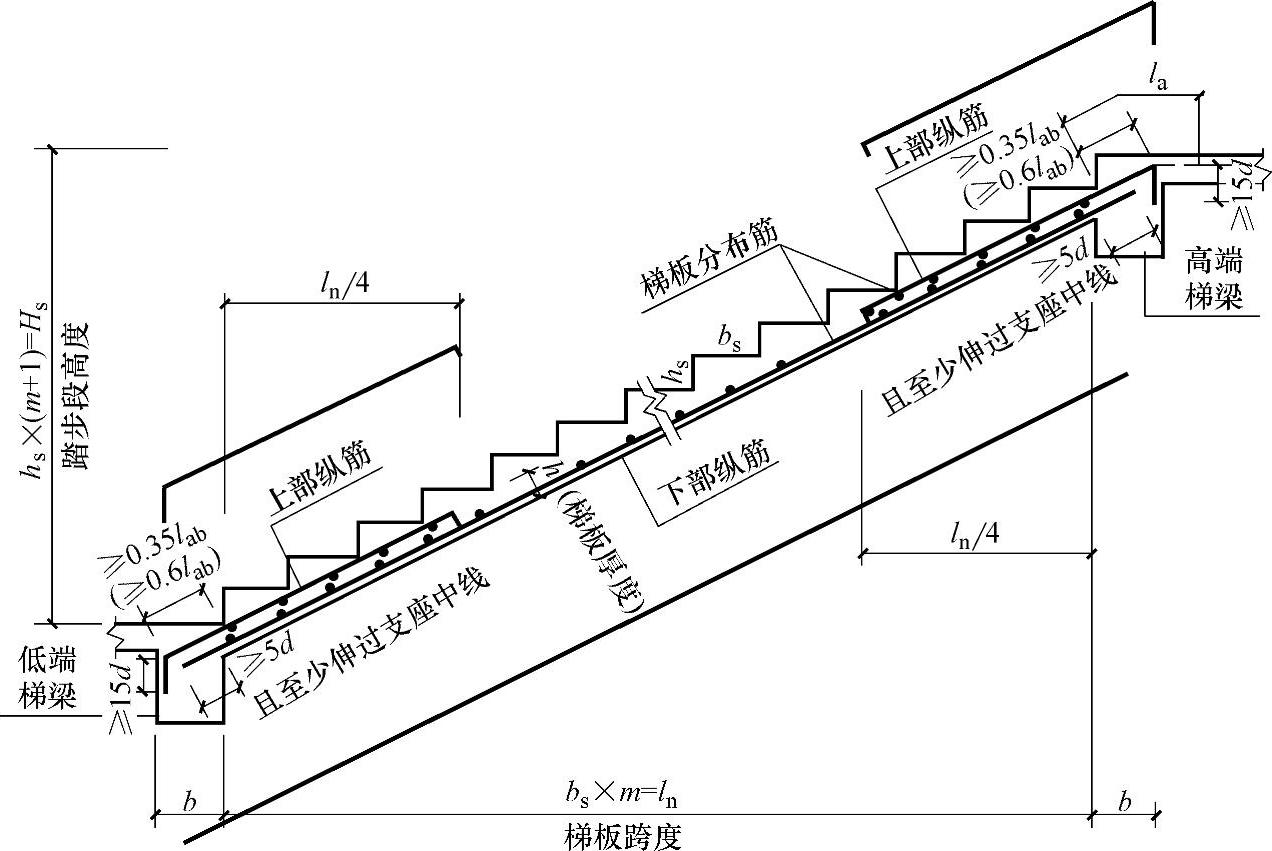

图7⁃20 AT楼梯板钢筋构造
3.AT楼梯板的纵向受力钢筋
（1）梯板下部纵筋位于AT踏步段斜板的下部，其计算依据为梯板经跨度ln。且其两端分别锚入高端梯梁和低端梯梁。其锚固长度满足大于或等于5d且至少过支座中线。在具体计算中，可以去锚固长度
。
由上所述，梯板下部纵筋的计算过程为：
1）下部纵筋以及分布筋长度的计算梯板下部纵筋的长度l=ln×k+2×a分布筋的长度=bn-2×保护层厚度
2）下部纵筋以及分布筋根数的计算
梯板下部纵筋的根数=（bn-2×保护层厚度）/间距+1
分布筋的根数=（ln×k-50×2）/间距+1
（2）梯板低端扣筋位于踏步段斜板的低端，扣筋的一端扣在踏步段斜板上，直钩长度为h1。扣筋的另一端锚入低端梯梁内，锚固长度为0.35lab（0.6lab）+15d（0.35lab用于设计按铰接的情况，0.6lab用于设计考虑充分发挥钢筋抗拉强度的情况）。扣筋的延伸长度投影长度为ln/4。
由上所述，梯板低端扣筋的计算过程为：
1）低端扣筋以及分布筋长度的计算过程如下：
l1=[ln/4+（b-保护层）]×斜坡系数k
l2=0.35lab（0.6lab）-（b-保护层）×斜坡系数k
h1=h-保护层
分布筋=bn-2×保护层
2）低端扣筋以及分布筋根数的计算过程如下：
梯板低端扣筋的根数=（bn-2×保护层）/间距+1
分布筋的根数=（ln/4×斜坡系数k）/间距+1
（3）梯板高端扣筋位于踏步段斜板的高端，扣筋的一端扣在踏步段斜板上，直钩长度为h1，扣筋的另一端锚入高端梯梁内，锚入直段长度不小于0.35lab（0.6lab），直钩长度l2为15d。扣筋的延伸长度水平投影长度为ln/4。由上所述，梯板高端扣筋的计算过程为：
1）高端扣筋以及分布筋长度的计算过程如下：
h1=h-保护层
l1=ln/4×斜坡系数k+0.35lab（0.6lab）
l2=15d
分布筋=bn-2×保护层
2）高端扣筋以及分布筋根数的计算过程如下：
梯板高端扣筋的根数=（bn-2×保护层）/间距+1
分布筋的根数=（ln/4×斜坡系数k-2×保护层）/间距+1
【例7⁃1】AT3型楼梯的平面布置图如图7⁃21所示。混凝土强度等级为C30，梯梁宽度b=200mm。求AT3型楼梯中各钢筋。

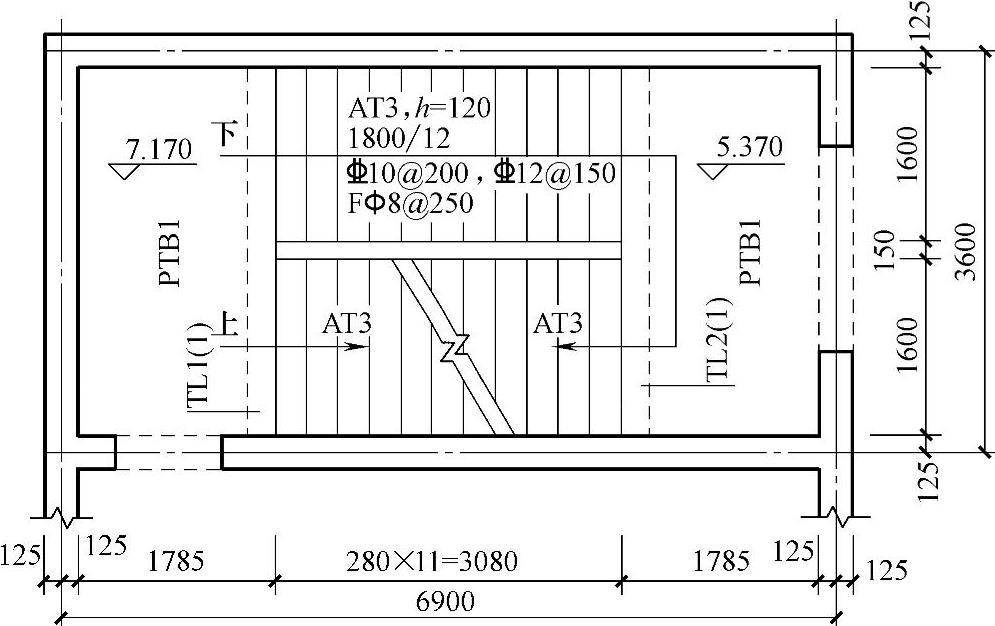

图7⁃21 AT3型楼梯平面布置图
解：
（1）AT楼梯板的基本尺寸数据
1）楼梯板净跨度ln=3080mm。
2）梯板净宽度bn=1600mm。
3）梯板厚度h=120mm。
4）踏步宽度bs=280mm。
5）踏步总高度Hs=1800mm。
6）踏步高度hs=（1800/12）mm=150mm。
（2）计算步骤
1）斜坡系数
2）梯板下部纵筋以及分布筋
①梯板下部纵筋
长度l=ln×k+2×a=3080×1.134+2×max（5d，b/2）
=3080×1.134+2×max（5×12，200/2）mm=3693mm
根数=（bn-2×c）/间距+1=[（1600-2×15）/150+1]根=12根
②分布筋
长度=bn-2×c=（1600-2×15）mm=1570mm
根数=（ln×k-50×2）/间距+1=[（3080×1.134-50×2）/250+1]根=15根
3）梯板低端扣筋
l1=[ln/4+（b-c）]×k=（3080/4+200-15）×1.134mm=1083mm
l2=15d=15×10mm=150mm
h1=h-c=（120-15）mm=105mm
分布筋=bn-2×c=（1600-2×15）mm=1570mm
梯板低端扣筋的根数=（bn-2×c）/间距+1=[（1600-2×15）/250+1]根=5根
分布筋的根数=（ln/4×k）/间距+1=[（3080/4×1.134）/250+1]根=5根
4）梯板高端扣筋
h1=h-c=（120-15）mm=105mm
l1=[ln/4+（b-c）]×k=（3080/4+200-15）×1.134mm=1083mm
l2=15d=15×10mm=150mm
h1=h-c=（120-15）mm=105mm
高端扣紧的每根长度=（105+1083+150）mm=1338mm
分布筋=bn-2×c=（1600-2×15）mm=1570mm
梯板高端扣筋的根数=（bn-2×c）/间距+1=[（1600-2×15）/150+1]根=12根
分布筋的根数=（ln/4×k）/间距+1=[（3080/4×1.134）/250+1]根=5根
上面只计算了一跑AT3型楼梯的钢筋，一个楼梯间有两跑AT3型楼梯，因此，应将上述数据乘以2。
