1.基础层插筋翻样

剪力墙柱的钢筋翻样包括各种构造边缘构件和约束边缘构件的纵筋（基础层插筋、中间层纵筋、顶层纵筋、变截面纵筋）、箍筋和拉筋形式。本节以暗柱为代表介绍其翻样方法。其他墙柱形式的翻样基本相同。

墙柱基础插筋如图6⁃12、图6⁃13所示，翻样方法为：

插筋长度=插筋锚固长度+基础外露长度

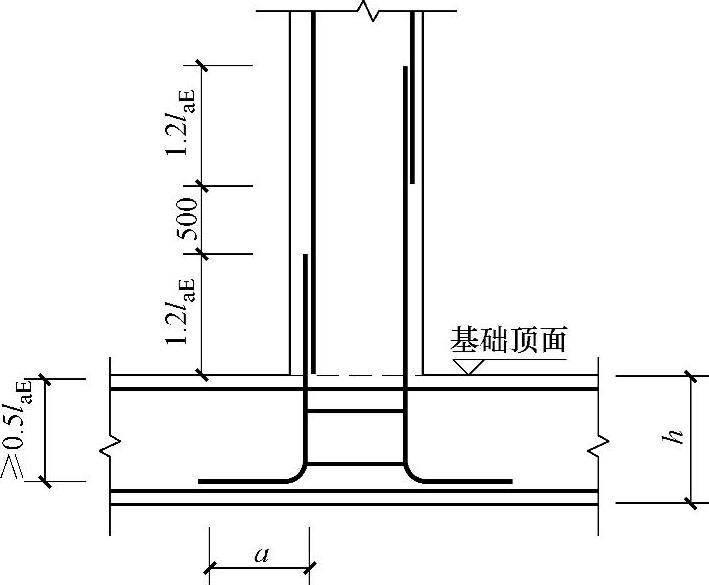

图6⁃12 暗柱基础插筋绑扎连接构造

图6⁃13 暗柱基础插筋机械连接构造

2.中间层纵筋翻样

中间层纵筋如图6⁃14、图6⁃15所示，翻样方法为：

绑扎连接时：

纵筋长度=中间层层高+1.2l_aE

机械连接时：

纵筋长度=中间层层高

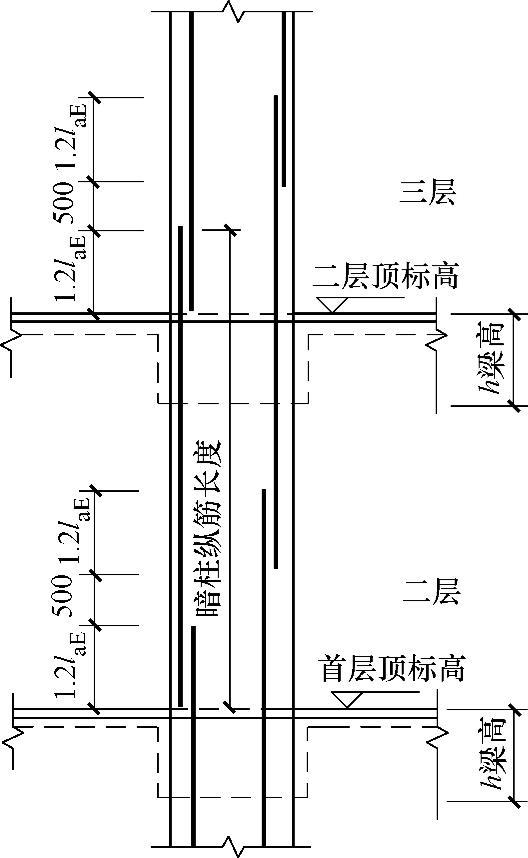

图6⁃14 暗柱中间层纵筋绑扎连接构造图

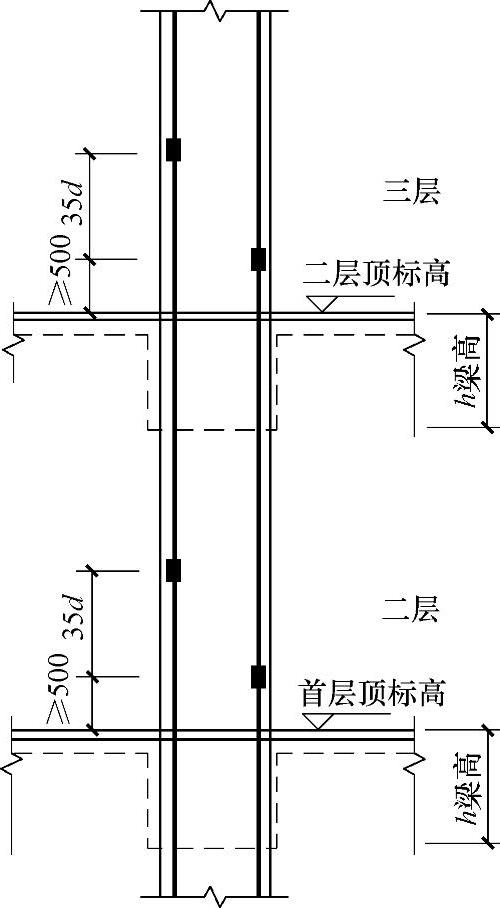

图6⁃15 暗柱中间层纵筋机械连接构造

3.顶层纵筋计算

顶层纵筋如图6⁃16、图6⁃17所示，翻样方法为：

绑扎连接时：

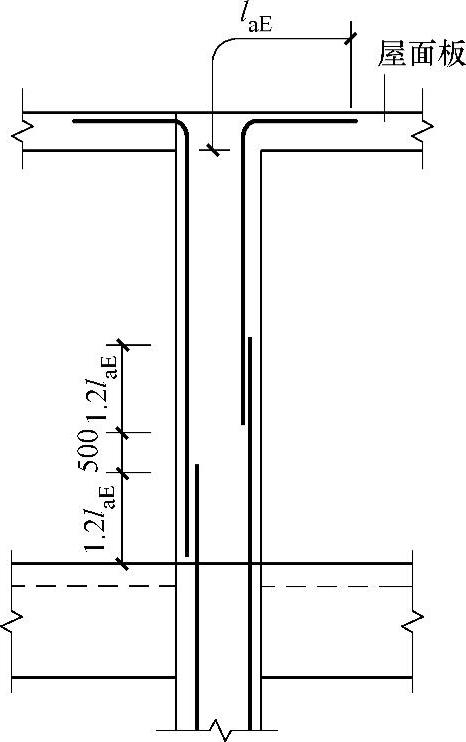

图6⁃16 暗柱顶层纵筋绑扎连接构造

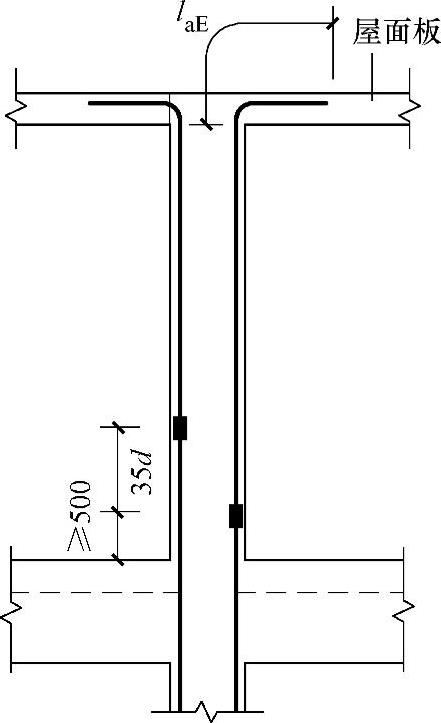

图6⁃17 暗柱顶层纵筋机械连接构造

与短筋连接的钢筋长度=顶层层高-顶层板厚+顶层锚固总长度l_aE与长筋连接的钢筋长度=顶层层高-顶层板厚-（1.2l_aE+500）+顶层锚固总长度l_aE机械连接时：

与短筋连接的钢筋长度=顶层层高-顶层板厚-500+顶层锚固总长度l_aE

与长筋连接的钢筋长度=顶层层高-顶层板厚-500-35d+顶层锚固总长度l_aE

4.变截面纵筋翻样

当墙柱采用绑扎连接接头时，其锚固形式如图6⁃18所示。

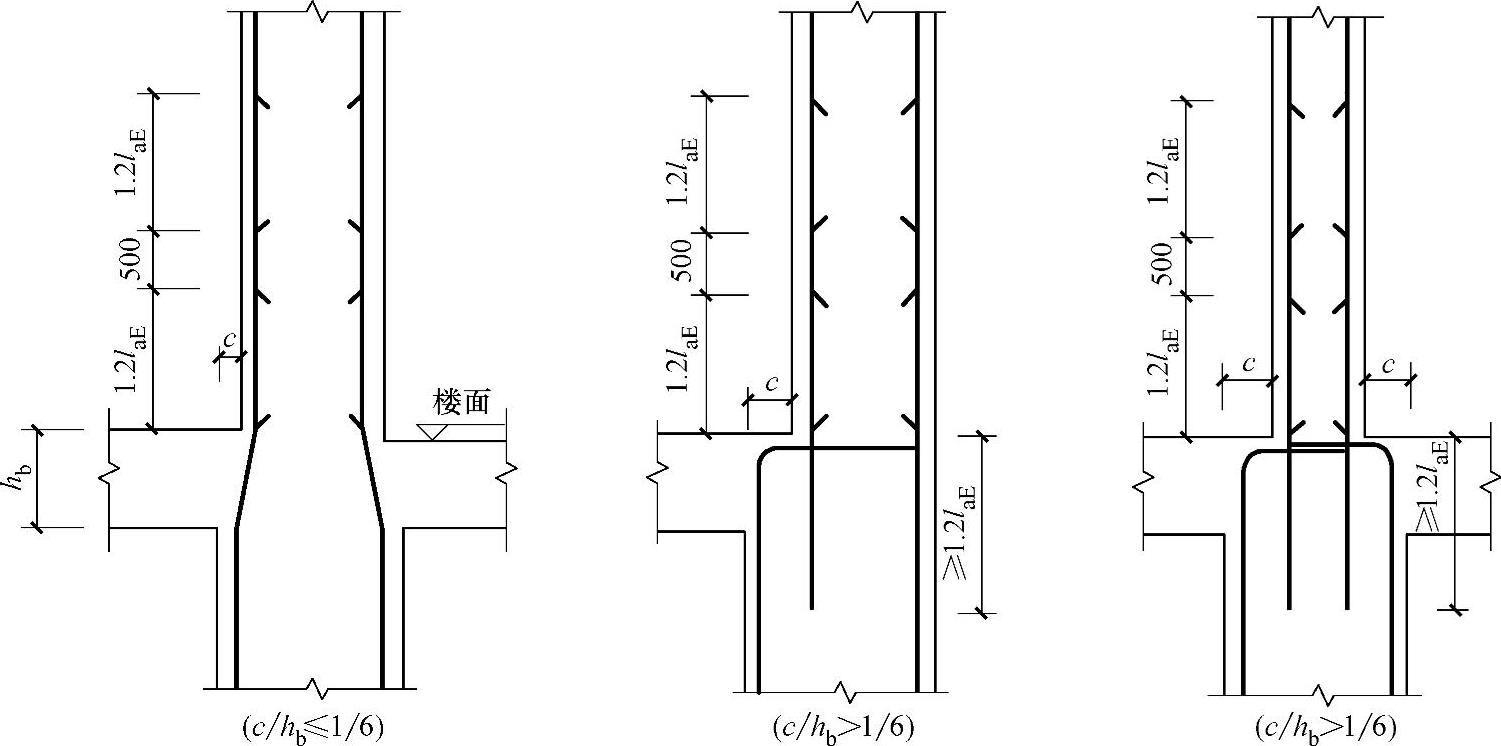

图6⁃18 变截面纵筋绑扎连接

（1）一边截断长纵筋长度=层高-保护层厚度+弯折（墙厚-2×保护层厚度）短纵筋长度=层高-保护层厚度-1.2l_aE-500+弯折（墙厚-2×保护层厚度）

仅墙柱的一侧插筋，数量为墙柱的一半。长插筋长度=1.2l_aE+2.4l_aE+500短插筋长度=1.2l_aE+1.2l_aE

（2）两边截断长纵筋长度=层高-保护层厚度+弯折（墙厚-c-2×保护层厚度）短纵筋长度=层高-保护层厚度-1.2l_aE-500+弯折（墙厚-c-2×保护层厚度）

上层墙柱全部插筋：长插筋长度=1.2l_aE+2.4l_aE+500短插筋长度=1.2l_aE+1.2l_aE变截面层箍筋=（2.4l_aE+500）/min（5d，100）+1+（层高-2.4l_aE-500）/箍筋间距变截面层拉箍筋数量=变截面层箍筋数量×拉筋水平排数

5.墙柱箍筋翻样

（1）基础插筋箍筋根数根数=（基础高度-基础保护层厚度）/500+1

（2）底层、中间层、顶层箍筋根数

绑扎连接时：根数=（2.4l_aE+500-50）/加密间距+（层高-搭接范围）/间距+1

机械连接时：根数=（层高-50）/箍筋间距+1

6.拉筋翻样

（1）基础拉筋根数

（2）底层、中间层、顶层拉筋根数
