剪力墙按墙柱、墙身、墙梁三类构件分别编号。

（1）墙柱编号，由墙柱类型代号和序号组成，表达形式应符合表6⁃1的规定。

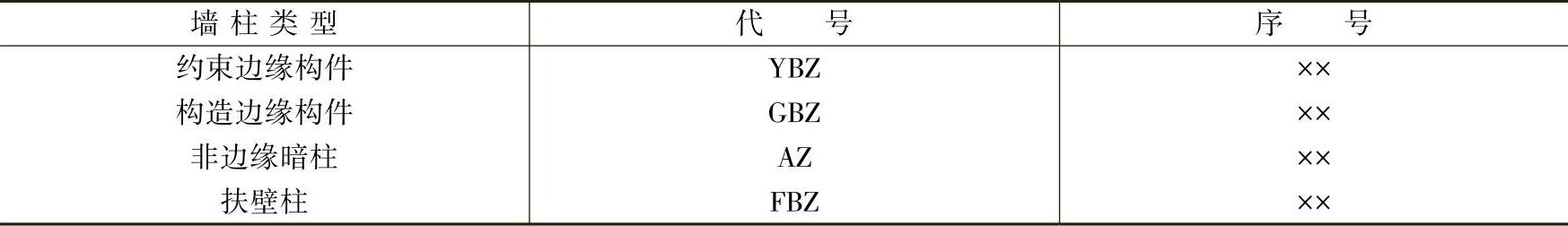

表6⁃1 墙柱编号

注：约束边缘构件包括约束边缘暗柱、约束边缘端柱、约束边缘翼墙、约束边缘转角墙四种，见表6⁃2。构造边缘构件包括构造边缘暗柱、构造边缘端柱、构造边缘翼墙、构造边缘转角墙四种，见表6⁃3。

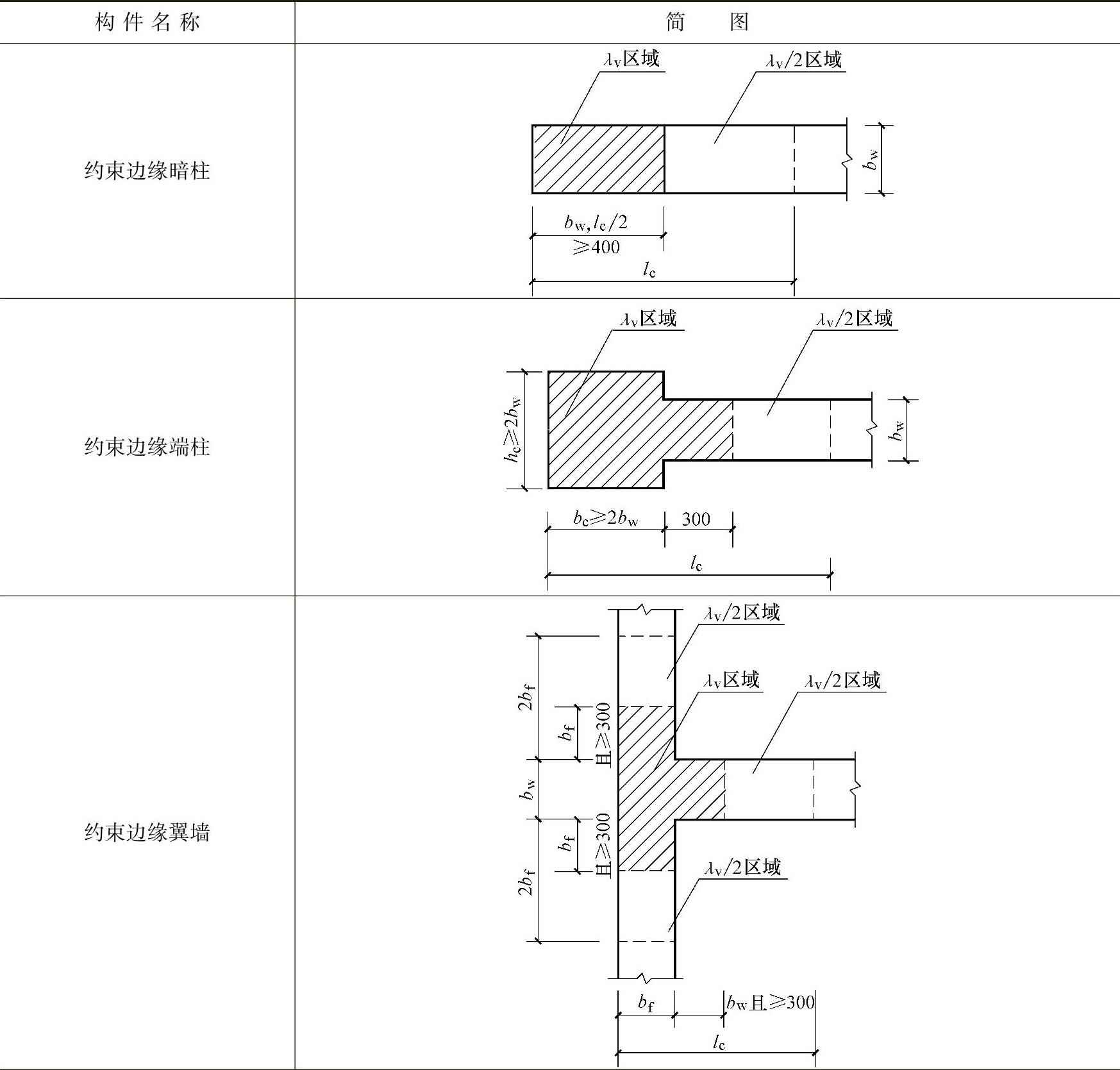

表6⁃2 约束边缘构件表

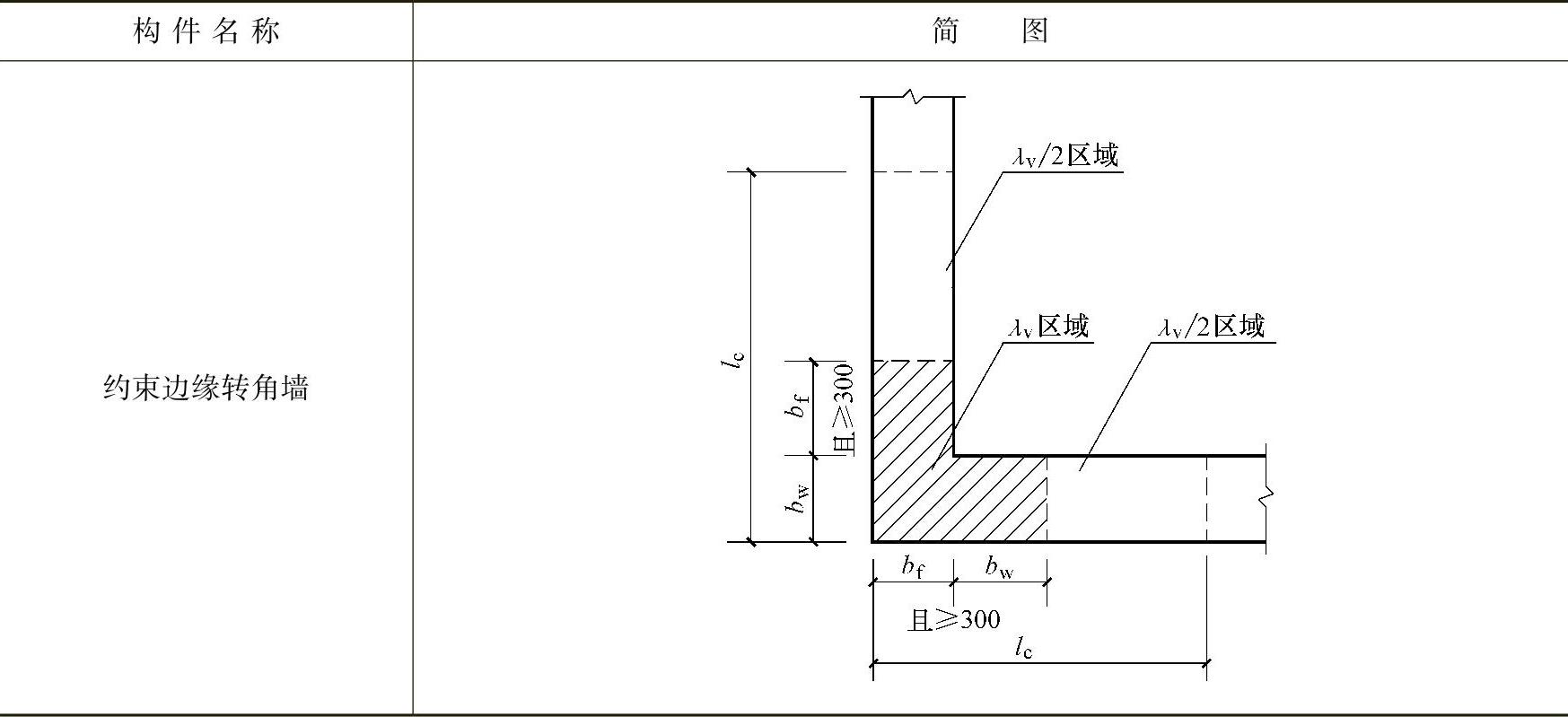

（续）

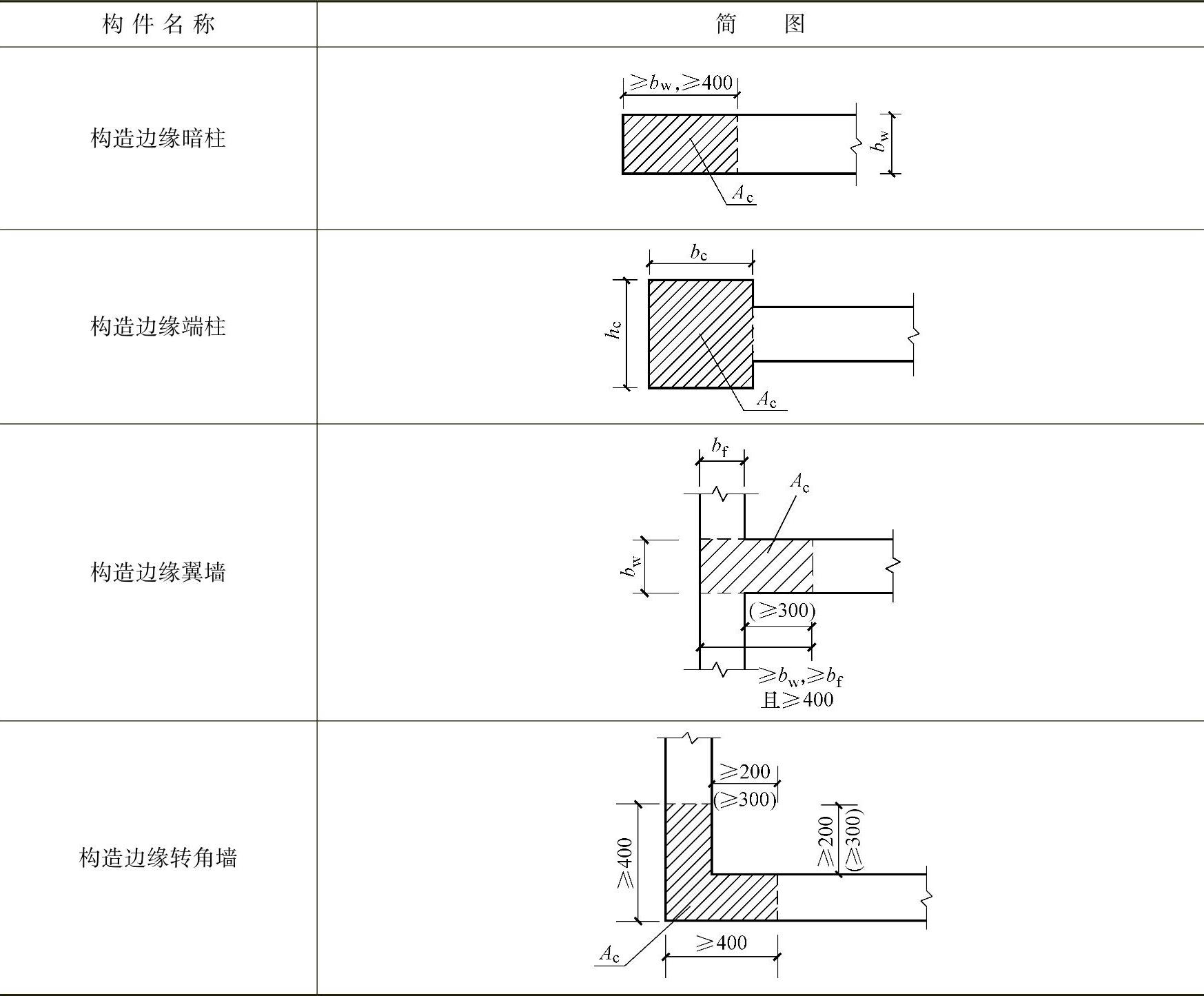

表6⁃3 剪力墙构造边缘构件表

注：括号中数值用于高层建筑。

（2）墙身编号，由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排数注写在括号内。表达形式为：

Q××（××排）

注：1.在编号中：如若干墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱号；又如若干墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可将其编为同一墙身号，但应在图中注明与轴线的几何关系。

2.当墙身所设置的水平与竖向分布钢筋的排数为2时可不注。

3.对于分布钢筋网的排数规定：当剪力墙厚度不大于400mm时，应配置双排；当剪力墙厚度大于400mm，但不大于700mm时，宜配置三排；当剪力墙厚度大于700mm时，宜配置四排。

4.各排水平分布钢筋和竖向分布钢筋的直径与间距宜保持一致。

5.当剪力墙配置的分布钢筋多于两排时，剪力墙拉筋两端应同时勾住外排水平纵筋和竖向纵筋，还应与剪力墙内排水平纵筋和竖向纵筋绑扎在一起。

（3）墙梁编号，由墙梁类型代号和序号组成，表达形式应符合表6⁃4的规定。

表6⁃4 墙梁编号

注：1.在具体工程中，当某些墙身需设置暗梁或边框梁时，宜在剪力墙平法施工图中绘制暗梁或边框梁的平面布置图并编号，以明确其具体位置。

2.跨高比不小于5的连梁按框架梁设计时，代号为LLk。
