平法钢筋翻样与下料详解
【摘要】：底筋长度=板跨净长+伸入长度×2+2×弯钩底筋深入长度有以下几种情况：支座为混凝土梁、墙（图59）图58 板底筋长度翻样简图图59 支座为混凝土梁、墙注：hc为支座宽度。图512 板上部纵筋翻样简图a）端部为梁 b）端部为墙 c）柱上板带板上部纵筋支座内水平投影长度=la-a如果板制作宽度较大，远远大于时，板上部纵筋需要弯折。
1.板底筋翻样
板底筋长度翻样简图如图5⁃8所示。
底筋长度=板跨净长+伸入长度×2+2×弯钩（底筋为HPB300级钢筋）
底筋深入长度有以下几种情况：
（1）支座为混凝土梁、墙（图5⁃9）

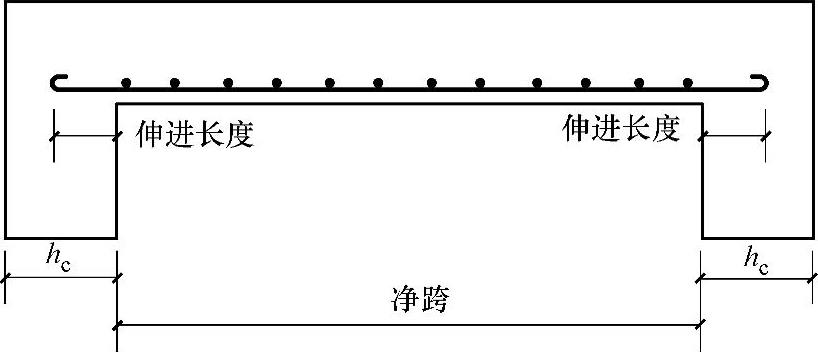

图5⁃8 板底筋长度翻样简图
图5⁃9 支座为混凝土梁、墙
注：hc为支座宽度。
伸入长度=max（0.5hc，5d）
（2）板位梁板式转换层板
伸入长度=laE
（3）板有支座为宽梁（图5⁃10）
伸入长度=laE

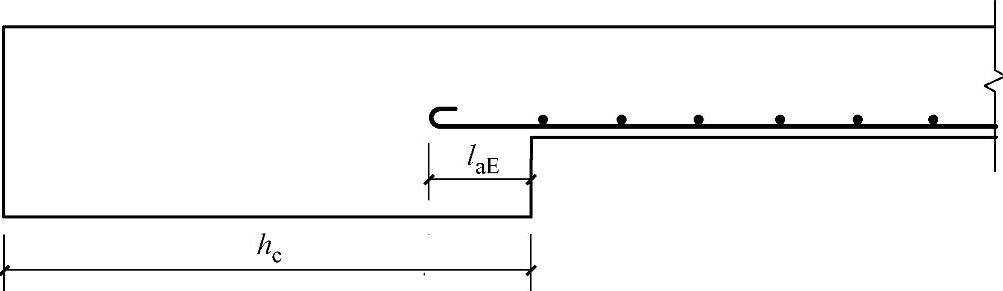

图5⁃10 板有支座为宽梁
注：hc为梁宽度。
2.下部纵筋翻样
下部纵筋翻样简图如图5⁃11所示。
图5⁃11 下部纵筋翻样简图(https://www.chuimin.cn)
板纵筋根数=（板跨净长+2×保护层厚度+0.5d1+0.5d2-板筋间距）/板筋间距+1
式中 d1——左支座梁角筋直径；
d2——右支座梁角筋直径。
3.上部纵筋翻样
上部纵筋翻样简图如图5⁃12所示。
图5⁃12 板上部纵筋翻样简图

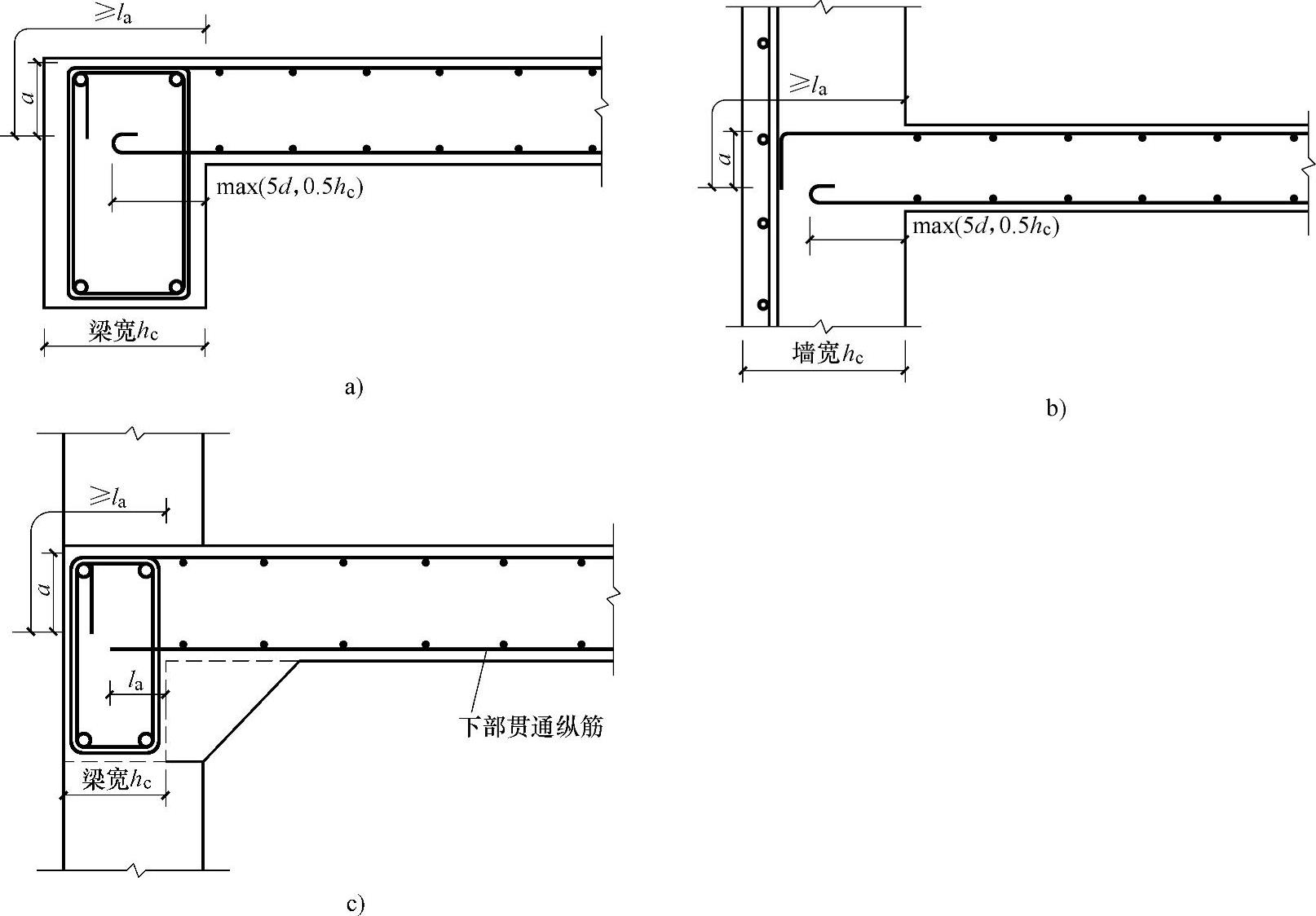

a）端部为梁 b）端部为墙 c）柱上板带
板上部纵筋支座内水平投影长度=la-a
如果板制作宽度较大，远远大于时，板上部纵筋需要弯折。
4.中间支座负筋翻样
中间支座负筋翻样简图如图5⁃13所示。

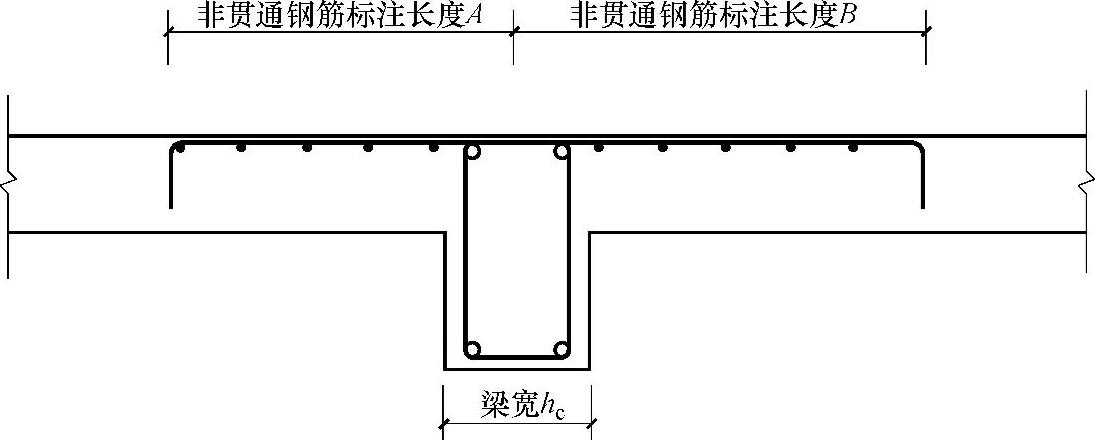

图5⁃13 中间支座负筋翻样简图
非贯通钢筋长度=标注长度A+标注长度B+2×弯折长度
5.分布筋翻样
分布筋翻样简图如图5⁃14所示。

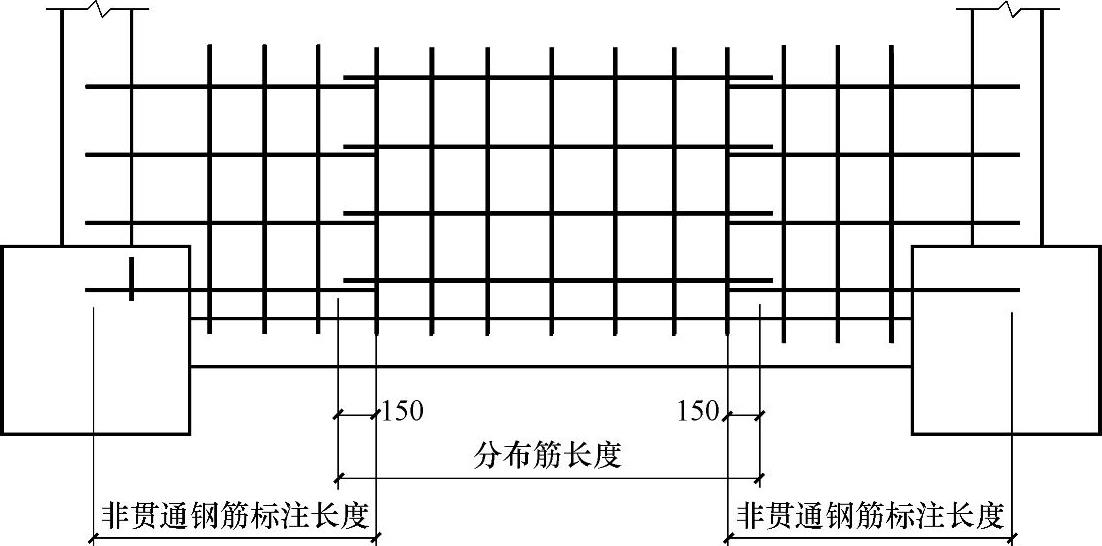

图5⁃14 分布筋翻样简图
分布筋长度=轴线长度-非贯通钢筋标注长度×2+150×2
