平法钢筋翻样和下料细节详解

2023-08-26 理论教育版权反馈

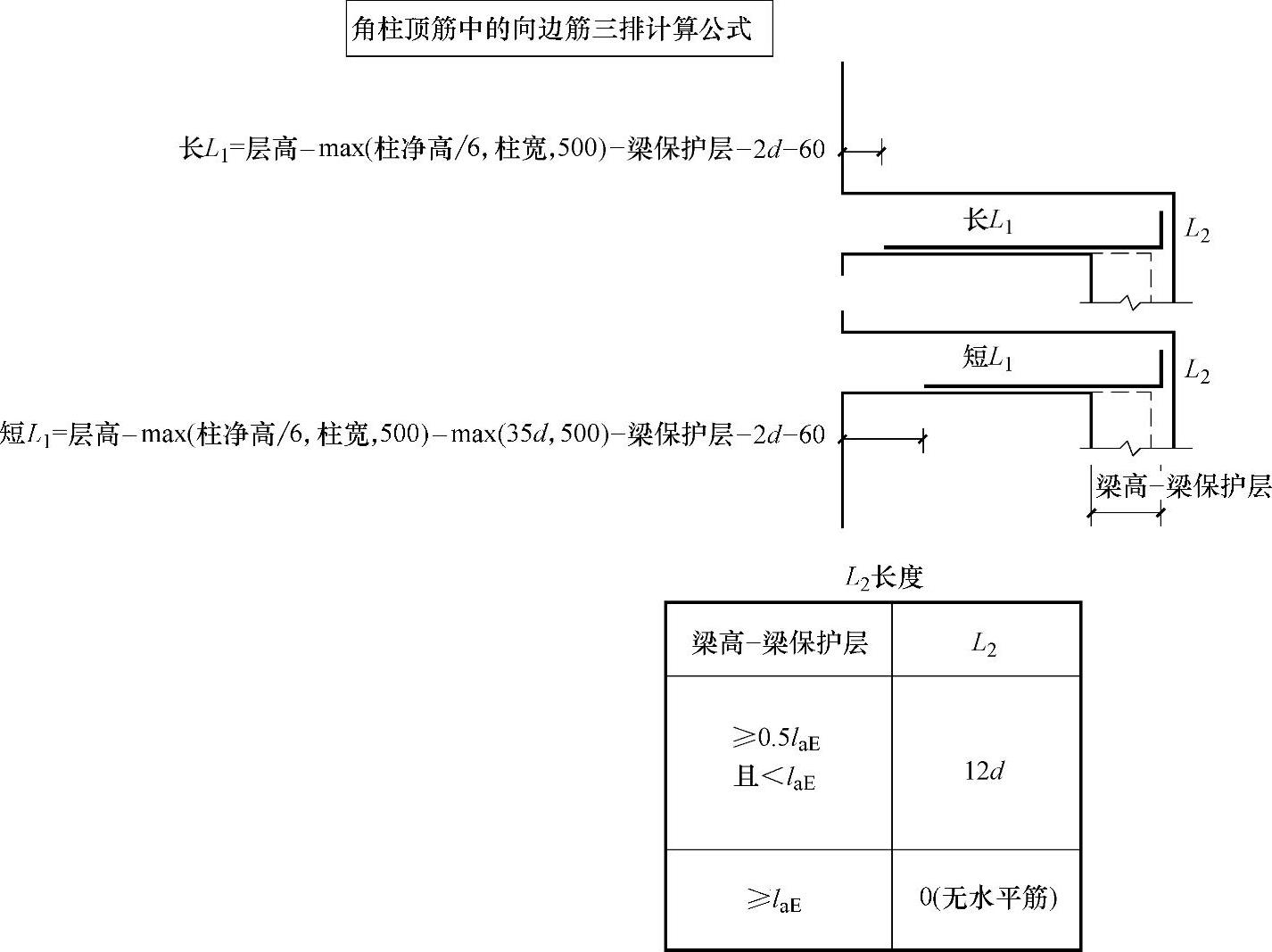

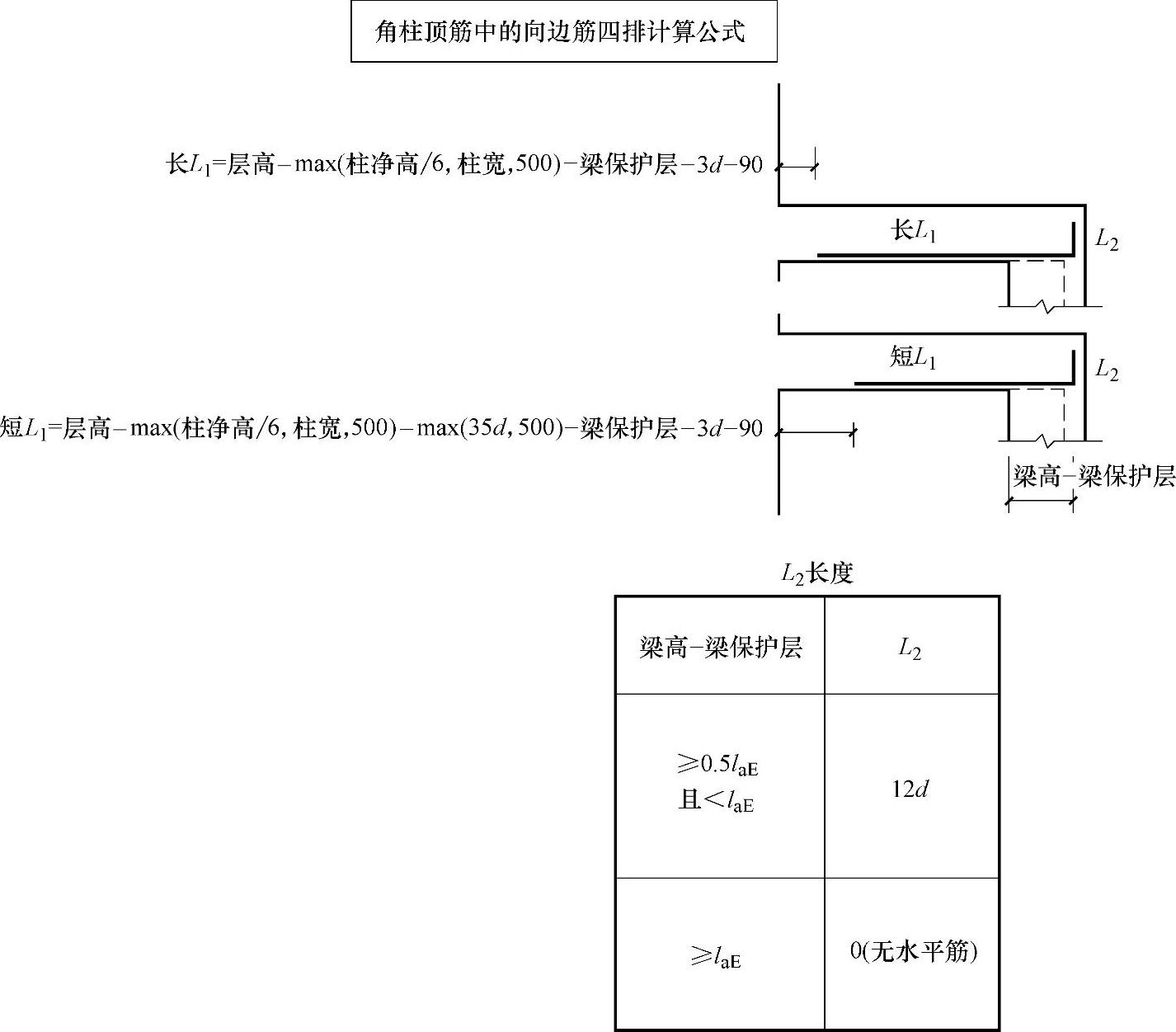

【摘要】：图420 角柱顶筋计算角柱顶筋中的向边筋三、四排计算公式，如图422和图423所示。图421 角柱顶筋中的远梁筋二排计算注：钢筋用于焊接连接。

1.角柱顶筋的类别和数量

表4⁃4给出了角柱截面的各种加工类型钢筋数量的计算。

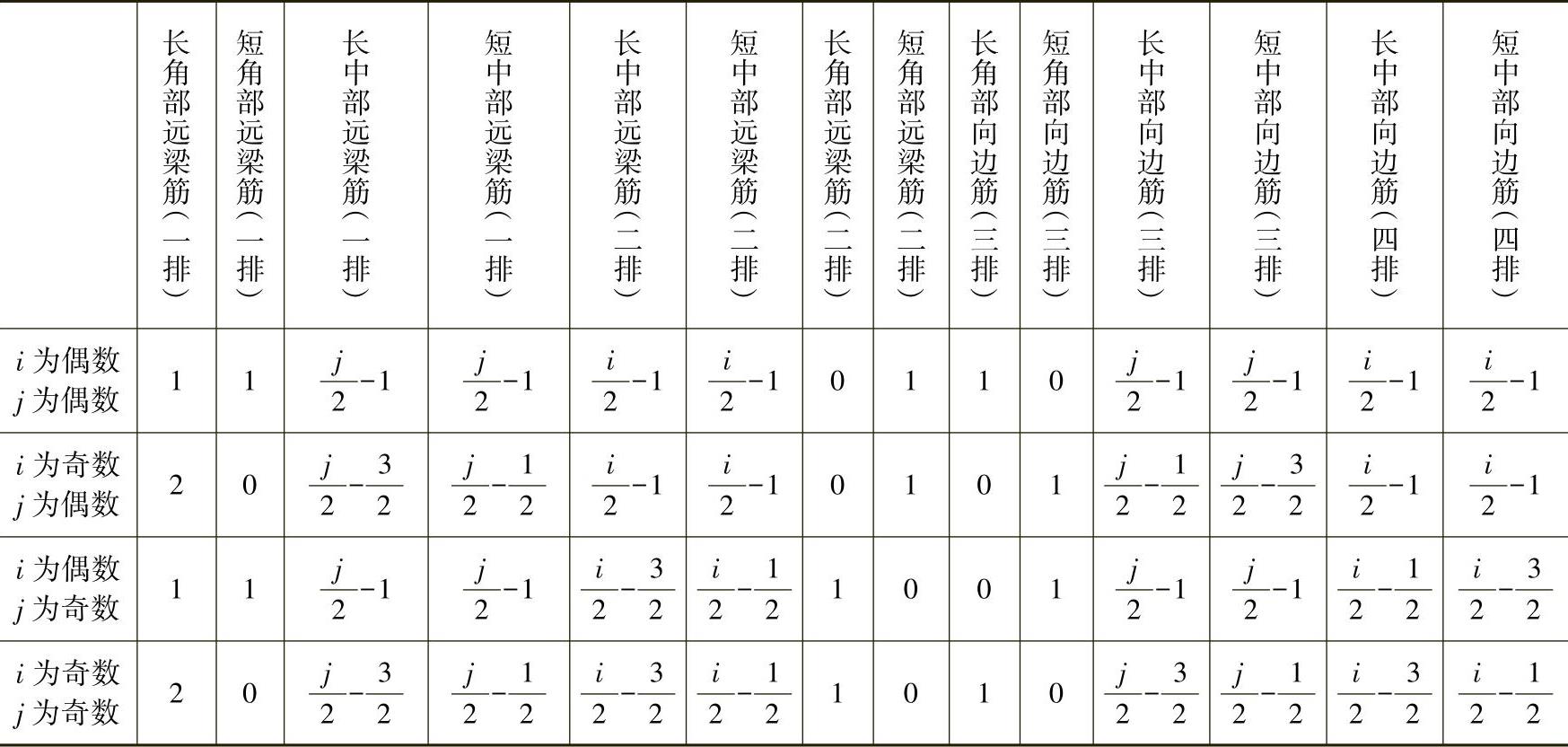

表4⁃4 角柱顶筋类别和数量

【例4⁃4】已知角柱截面中钢筋分布为：i=6；j=6。

求角柱截面中钢筋根数及长角部远梁筋（一排）、短角部远梁筋（一排）、长中部远梁筋（一排）、短中部远梁筋（一排）、长中部远梁筋（二排）、短中部远梁筋（二排）、长角部远梁筋（二排）、短角部远梁筋（二排）、长角部向边筋（三排）、短角部向边筋（三排）、长中部向边筋（三排）、短中部向边筋（三排）、长中部向边筋（四排）、短中部向边筋（四排）各为多少？

解：

（1）角柱截面中钢筋根数=2×（i+j）-4=[2×（6+6）-4]根=20根

（2）长角部远梁筋（一排）=1根

（3）短角部远梁筋（一排）=1根

（4）长中部远梁筋（一排）=j/2-1=2根

（5）短中部远梁筋（一排）=j/2-1=2根

（6）长中部远梁筋（二排）=i/2-1=2根

（7）短中部远梁筋（二排）=i/2-1=2根

（8）长角部远梁筋（二排）=0根

（9）短角部远梁筋（二排）=1根

（10）长角部向边筋（三排）=1根

（11）短角部向边筋（三排）=0根

（12）长中部向边筋（三排）=j/2-1=2根

（13）短中部向边筋（三排）=j/2-1=2根

（14）长中部向边筋（四排）=i/2-1=2根

（15）短中部向边筋（四排）=i/2-1=2根

验算：

长角部远梁筋（一排）+短角部远梁筋（一排）+长中部远梁筋（一排）+短中部远梁筋（一排）+长中部远梁筋（二排）+短中部远梁筋（二排）+长角部远梁筋（二排）+短角部远梁筋（二排）+长角部向边筋（三排）+短角部向边筋（三排）+长中部向边筋（三排）+短中部向边筋（三排）+长中部向边筋（四排）+短中部向边筋（四排）=（1+1+2+2+2+2+0+1+1+0+2+2+2+2）根=20根

正确无误。

2.角柱顶筋计算

角柱顶筋中没有向梁筋。角柱顶筋中的远梁筋一排，可以利用边柱远梁筋的公式来计算。

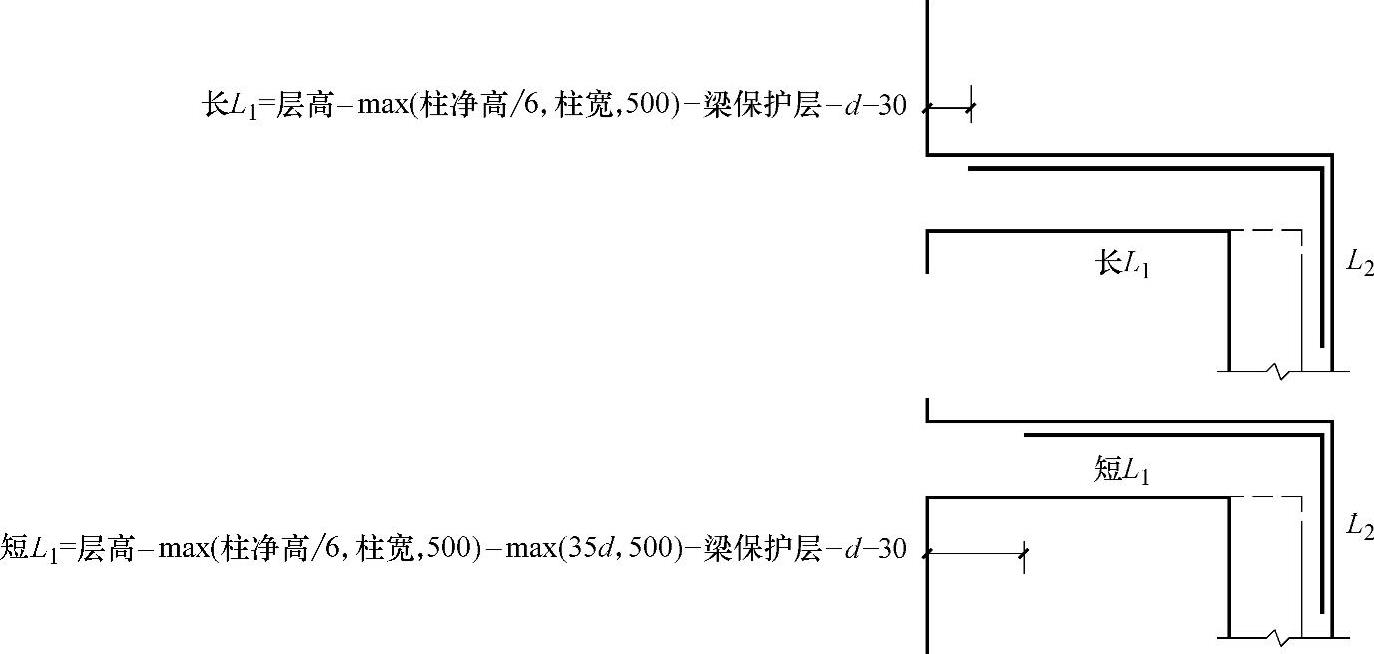

角柱顶筋中的弯筋，分为四层，因而，二、三、四排筋要分别缩短，如图4⁃20所示。

角柱顶筋中的远梁筋二排计算公式，如图4⁃21所示。
