平法钢筋翻样细节解析
【摘要】：短插筋=max+llE+1.2laE长插筋=max+2.3llE+1.2laE2.下柱钢筋比上柱钢筋多下柱多出的钢筋在上层锚固，其他钢筋同是中间层。
1.上柱钢筋比下柱钢筋多（图4⁃12）
多出的钢筋需要插筋，其他钢筋同是中间层。
短插筋=max（Hn/6，500，hc）+llE+1.2laE
长插筋=max（Hn/6，500，hc）+2.3llE+1.2laE
2.下柱钢筋比上柱钢筋多（图4⁃13）
下柱多出的钢筋在上层锚固，其他钢筋同是中间层。
短插筋=下层层高-max（Hn/6，500，hc）-梁高+1.2laE
长插筋=下层层高-max（Hn/6，500，hc）-1.3llE-梁高+1.2laE
3.上柱钢筋直径比下柱钢筋直径大（图4⁃14）
（1）绑扎搭接
下层柱纵筋长度=下层第一层层高-max（Hn1/6，500，hc）+下柱第二层层高-梁高-max（Hn2/6，500，hc）-1.3llE
上柱纵筋插筋长度=2.3llE+max（Hn2/6，500，hc）+max（Hn3/6，500，hc）+llE
图4⁃12 上柱钢筋比下柱钢筋多（绑扎搭接）
图4⁃13 下柱钢筋比上柱钢筋多（绑扎搭接）
上层柱纵筋长度=llE+max（Hn4/6，500，hc）+本
层层高+梁高+max（Hn2/6，
500，hc）+2.3llE
（2）机械连接
下层柱纵筋长度=下层第一层层高-max（Hn1/6，
500，hc）+下柱第二层层高-梁
高-max（Hn2/6，500，hc）
上柱纵筋插筋长度=max（Hn2/6，500，hc）+max
（Hn3/6，500，hc）+500
上层柱纵筋长度=max（Hn4/6，500，hc）+500+本层层高+梁高+max（Hn2/6，500，hc）
（3）焊接连接
下层柱纵筋长度=下层第一层层高-max（Hn1/6，
500，hc）+下柱第二层层高-梁
高-max（Hn2/6，500，hc）
上柱纵筋插筋长度=max（Hn2/6，500，hc）+max
（Hn3/6，500，hc）+max
（35d，500）
上层柱纵筋长度=max（Hn4/6，500，hc）+max
（35d，500）+本层层高+梁
高+max（Hn2/6，500，hc）

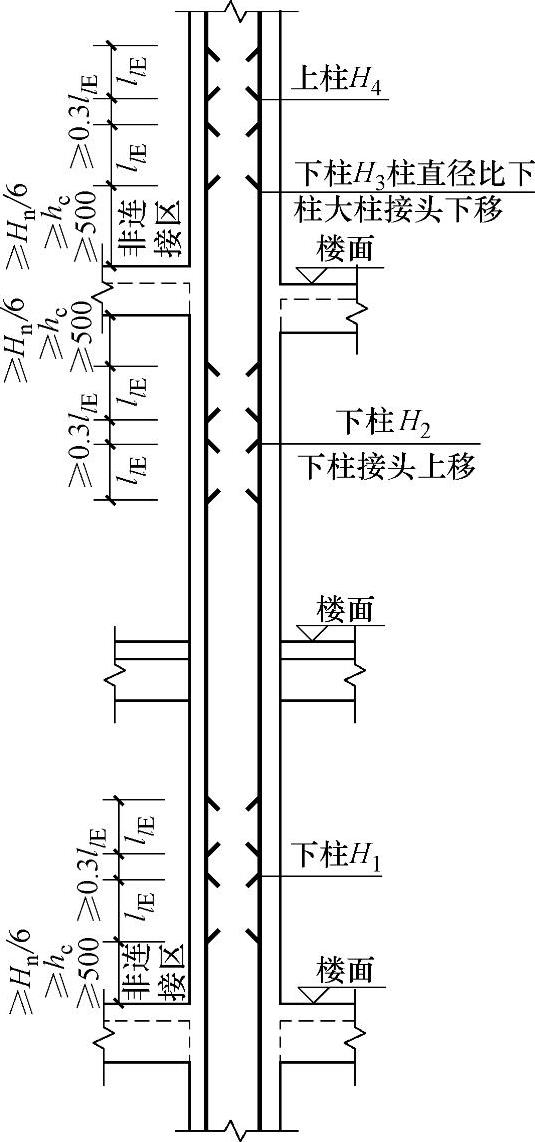

图4⁃14 上柱钢筋直径比下柱钢筋直径大（绑扎搭接）
