平法钢筋计算和下料细节详解

2025-09-30 理论教育版权反馈

【摘要】：图331 中间跨下部筋的示意图下料长度L1=中间净跨长度+锚入左柱部分+锚入右柱部分锚入左柱部分、锚入右柱部分经取较大值后，各称为“左锚固值”“右锚固值”。请注意，当左、右两柱的宽度不一样时，两个“锚固值”是不相等的。具体计算见表321～表326。表324 HRB400级钢筋C30混凝土框架梁中间跨下部筋计算表325 HRB400级钢筋C35混凝土框架梁中间跨下部筋计算表326 HRB400级钢筋≥C40混凝土框架梁中间跨下部筋计算解：参见表325。

1.计算原理

由图3⁃31可知：L₁是由三部分组成的，即锚入左柱部分、锚入右柱部分、中间净跨长度。

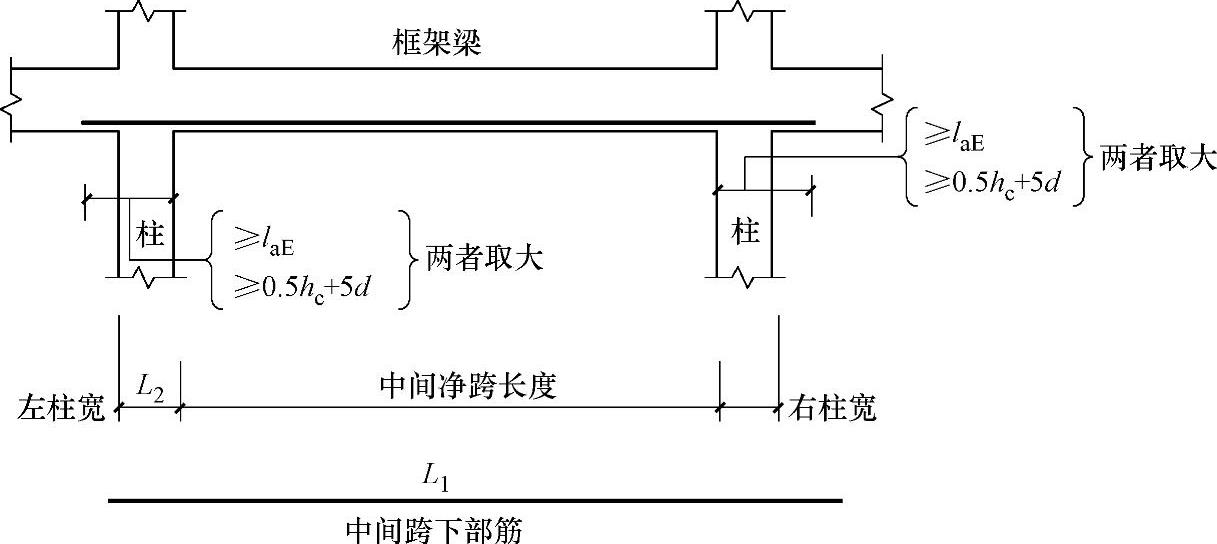

图3⁃31 中间跨下部筋的示意图

下料长度L₁=中间净跨长度+锚入左柱部分+锚入右柱部分

锚入左柱部分、锚入右柱部分经取较大值后，各称为“左锚固值”“右锚固值”。请注意，当左、右两柱的宽度不一样时，两个“锚固值”是不相等的。

具体计算见表3⁃21～表3⁃26。

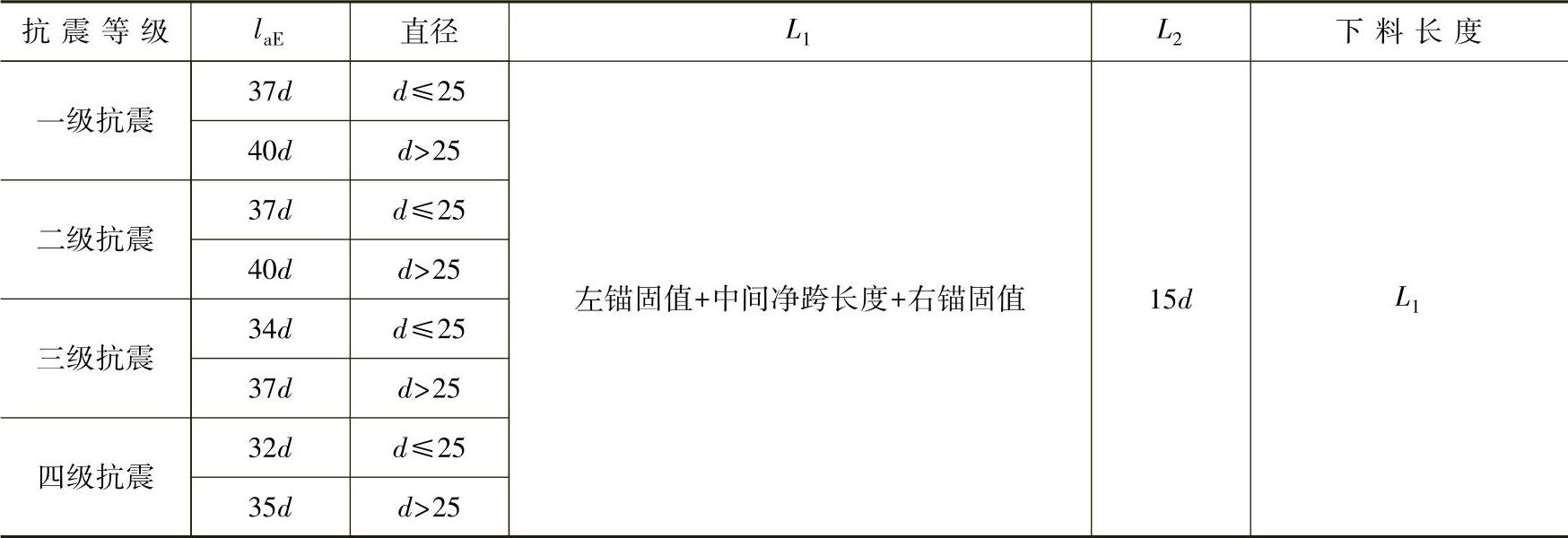

表3⁃21 HRB335级钢筋C30混凝土框架梁中间跨下部筋计算（单位：mm）

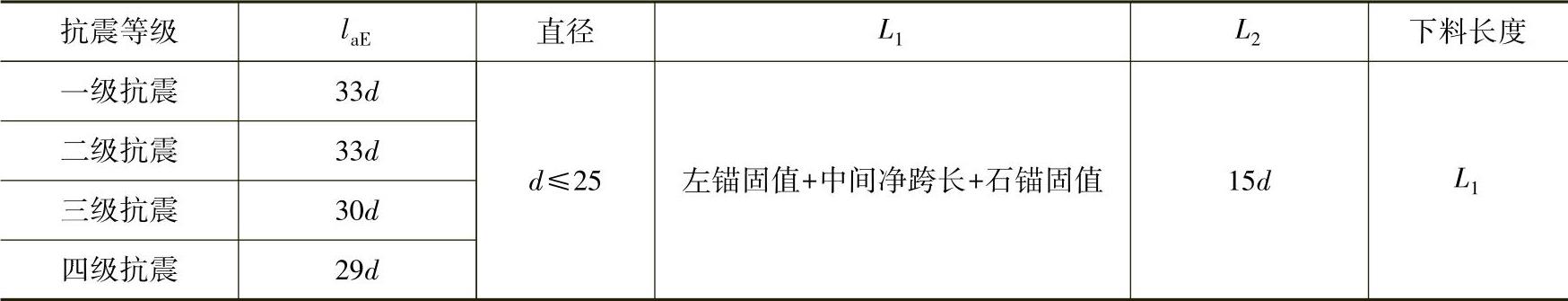

表3⁃22 HRB335级钢筋C35混凝土框架梁中间跨下部筋计算（单位：mm）

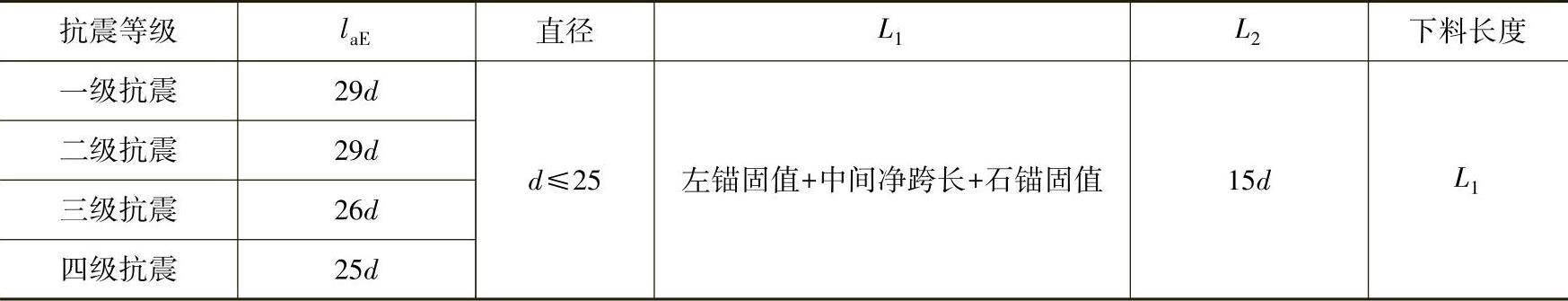

表3⁃23 HRB335级钢筋≥C40混凝土框架梁中间跨下部筋计算（单位：mm）

2.算例

【例3⁃5】已知抗震等级为二级的框架楼层连续梁，选用HRB400级钢筋，直径d=24mm，C35混凝土，中间净跨长度为5m，左柱宽450mm，右柱宽550mm，求加工尺寸（即简图及其外皮尺寸）和下料长度尺寸。

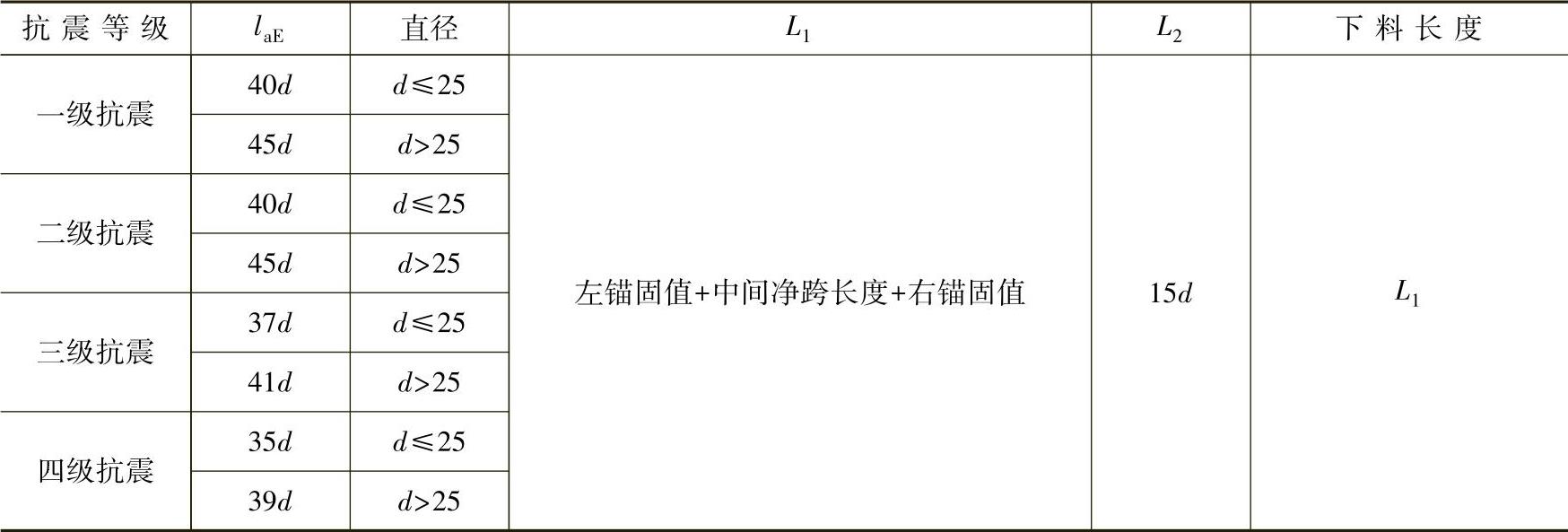

表3⁃24 HRB400级钢筋C30混凝土框架梁中间跨下部筋计算（单位：mm）

表3⁃25 HRB400级钢筋C35混凝土框架梁中间跨下部筋计算（单位：mm）

表3⁃26 HRB400级钢筋≥C40混凝土框架梁中间跨下部筋计算（单位：mm）

解：(https://www.chuimin.cn)

参见表3⁃25。

求l_aE：

l_aE=37d

=37×24mm

=888mm

求左锚固值：

0.5h_c+5d

=0.5×450+5×24

=（225+120）mm

=345mm

345与888比较，左锚固值=888mm

求右锚固值：

0.5h_c+5d

=（0.5×550+5×24）mm

=（275+120）mm

=395mm

395与888比较，右锚固值=888mm

求L₁（这里L₁=下料长度）：

L₁=（888+5000+888）mm

=6776mm
