平法钢筋翻样与下料细节

2023-08-26 理论教育版权反馈

【摘要】：图330 边跨下部跨中直角筋详图下料长度=L1+L2-外皮差值。具体计算见表315～表320。表320 HRB400级钢筋≥C40混凝土框架梁边跨下部跨中直角筋计算注：laE与0.5hc+5d，两者取大，令其等于“锚固值”；外皮差值查表32。

1.计算原理

如图3⁃30所示，L₁是由三部分组成，即锚入边柱部分、锚入中柱部分、边净跨度部分。

图3⁃30 边跨下部跨中直角筋详图

下料长度=L₁+L₂-外皮差值。

具体计算见表3⁃15～表3⁃20。在表3⁃15～表3⁃20的附注中，提及的h_c，系指框架方向柱宽。

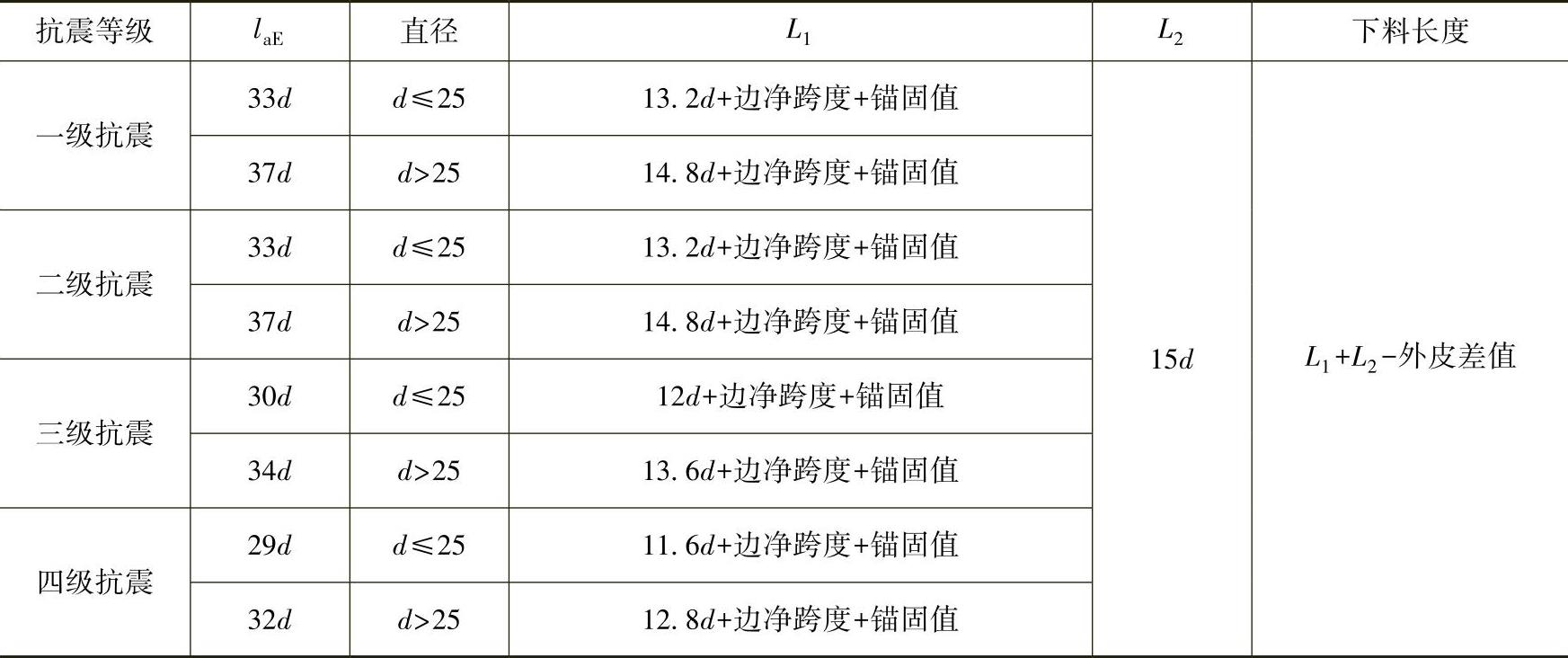

表3⁃15 HRB335级钢筋C30混凝土框架梁边跨下部跨中直角筋计算（单位：mm）

注：l_aE与0.5h_c+5d，两者取大，令其等于“锚固值”；外皮差值查表3⁃2。

表3⁃16 HRB335级钢筋C35混凝土框架梁边跨下部跨中直角筋计算（单位：mm）

注：l_aE与0.5h_c+5d，两者取大，令其等于“锚固值”；外皮差值查表3⁃2。

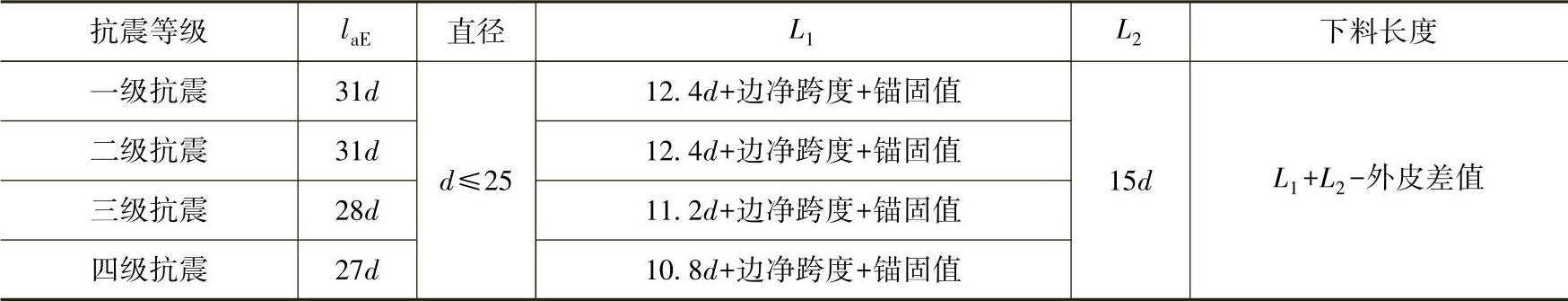

表3⁃17 HRB335级钢筋≥C40混凝土框架梁边跨下部跨中直角筋计算（单位：mm）

注：l_aE与0.5h_c+5d，两者取大，令其等于“锚固值”；外皮差值查表3⁃2。

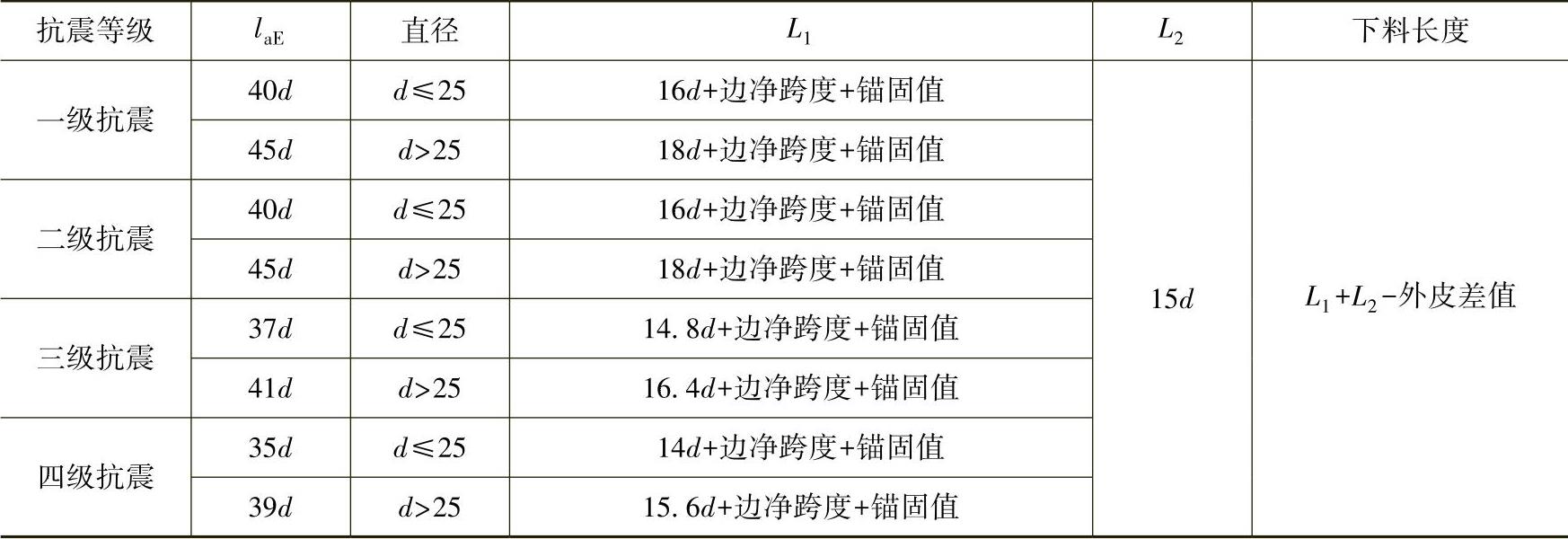

表3⁃18 HRB400级钢筋C30混凝土框架梁边跨下部跨中直角筋计算（单位：mm）

注：l_aE与0.5h_c+5d，两者取大，令其等于“锚固值”；外皮差值查表3⁃2。

表3⁃19 HRB400级钢筋C35混凝土框架梁边跨下部跨中直角筋计算（单位：mm）

注：l_aE与0.5h_c+5d，两者取大，令其等于“锚固值”；外皮差值查表3⁃2。

表3⁃20 HRB400级钢筋≥C40混凝土框架梁边跨下部跨中直角筋计算（单位：mm）

注：l_aE与0.5h_c+5d，两者取大，令其等于“锚固值”；外皮差值查表3⁃2。

2.算例

【例3⁃4】已知抗震等级为四级的框架楼层连续梁，选用HRB335级钢筋，直径d=24mm，C30混凝土，边净跨长度为5.5m，柱宽450mm，求加工尺寸（即简图及其外皮尺寸）和下料长度尺寸。

解：

l_aE=29d

=696mm

0.5h_c+5d

=（225+120）mm

=345mm

取696

L₁=12d+5500mm+696mm

=6484mm

L₂=15d

=360mm

下料长度=L₁+L₂-外皮差值

=6484mm+360mm-2.931d

≈6774mm
