1.边跨上部一排直角筋的加工、下料尺寸计算原理

结合图3⁃25及图3⁃26可知，这是梁与边柱接交处，放置在梁的上部，承受负弯矩的直角形钢筋。钢筋的L₁部分，是由两部分组成：即由1/3边净跨长度，加上0.4l_aE。计算时参看表3⁃9～表3⁃14进行。

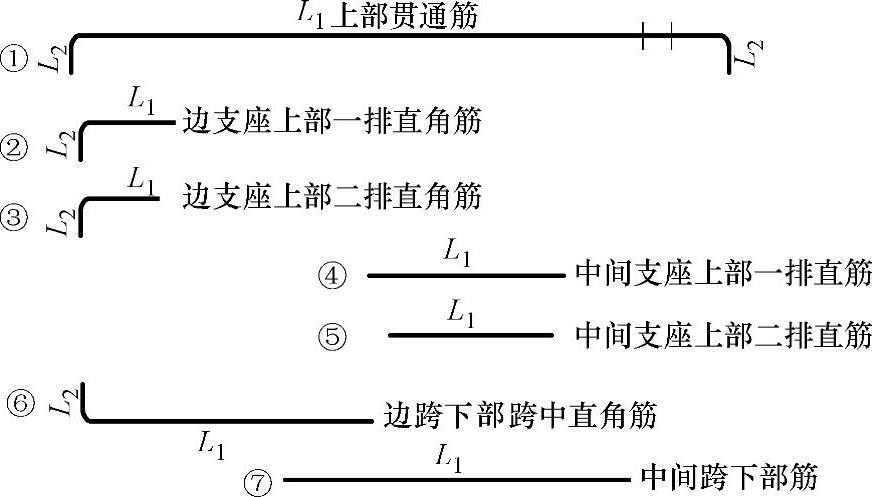

图3⁃25 边跨下部直角筋的示意图

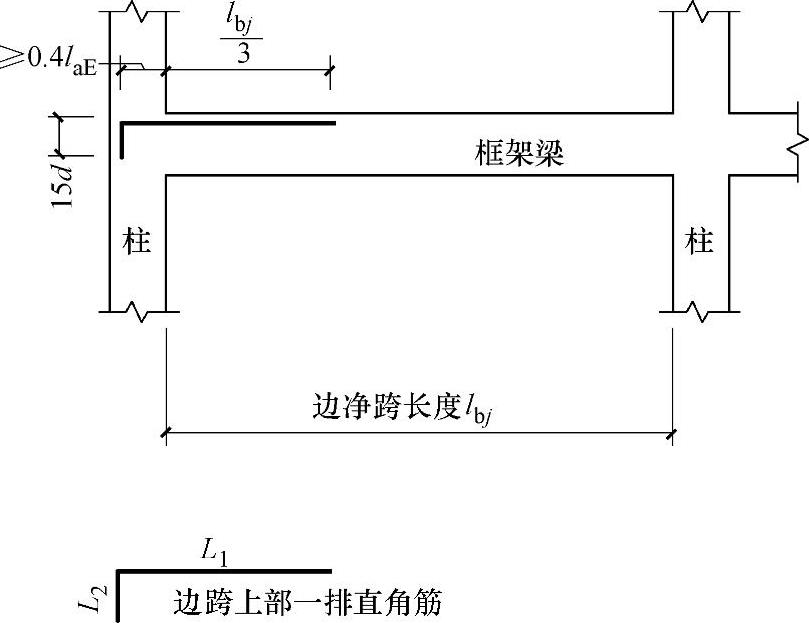

图3⁃26 边跨上部直角筋的示意图

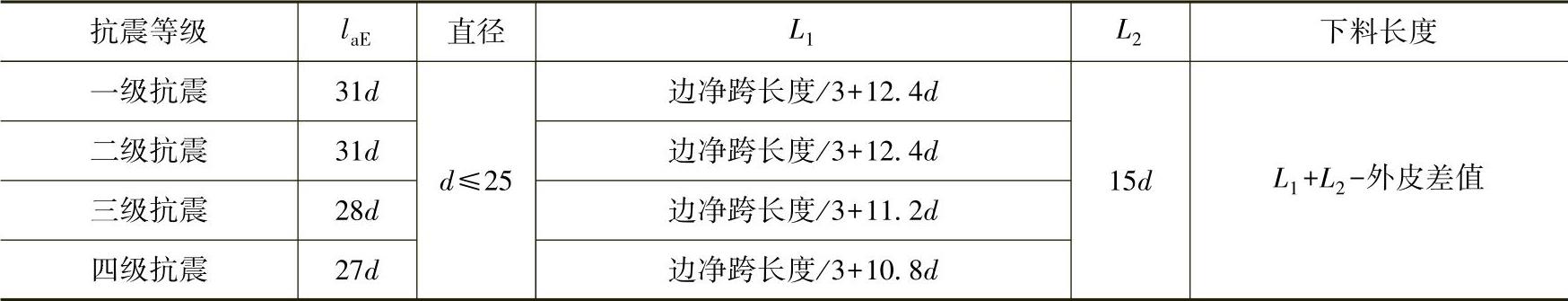

表3⁃9 HRB335级钢筋C30混凝土框架梁边跨上部一排直角筋计算（单位：mm）

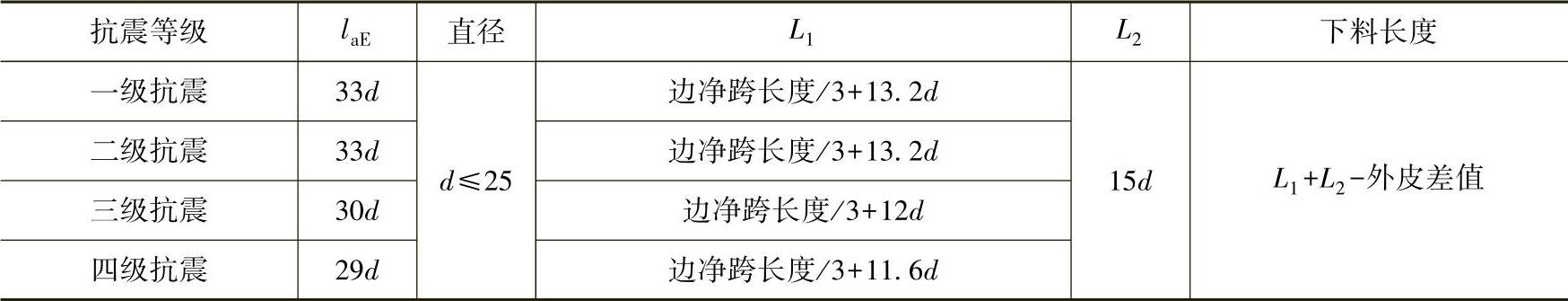

表3⁃10 HRB335级钢筋C35混凝土框架梁边跨上部一排直角筋计算（单位：mm）

表3⁃11 HRB335级钢筋≥C40混凝土框架梁边跨上部一排直角筋计算（单位：mm）

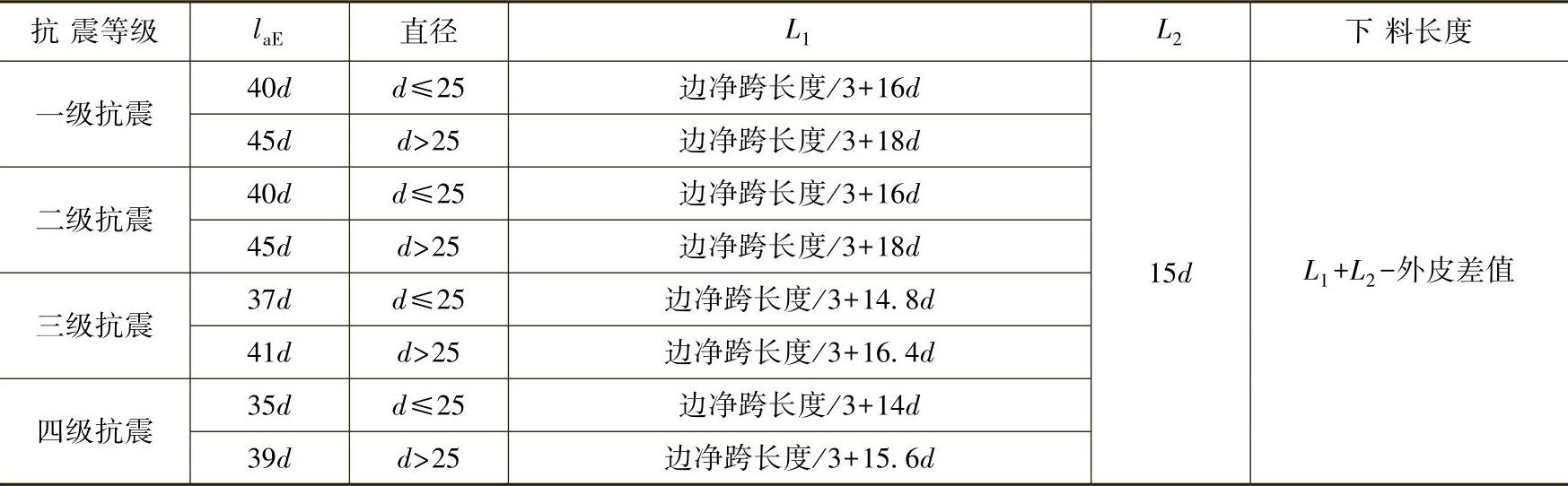

表3⁃12 HRB400级钢筋C30混凝土框架梁边跨上部一排直角筋计算（单位：mm）

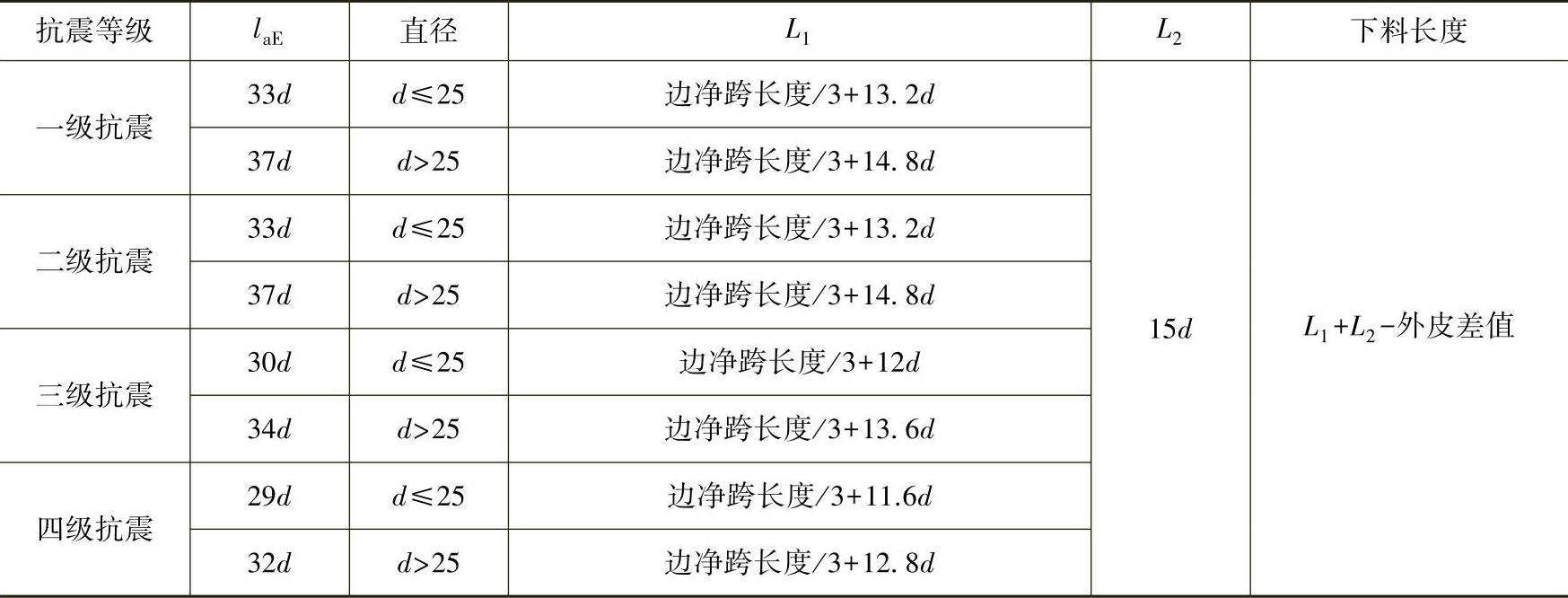

表3⁃13 HRB400级钢筋C35混凝土框架梁边跨上部一排直角筋计算（单位：mm）

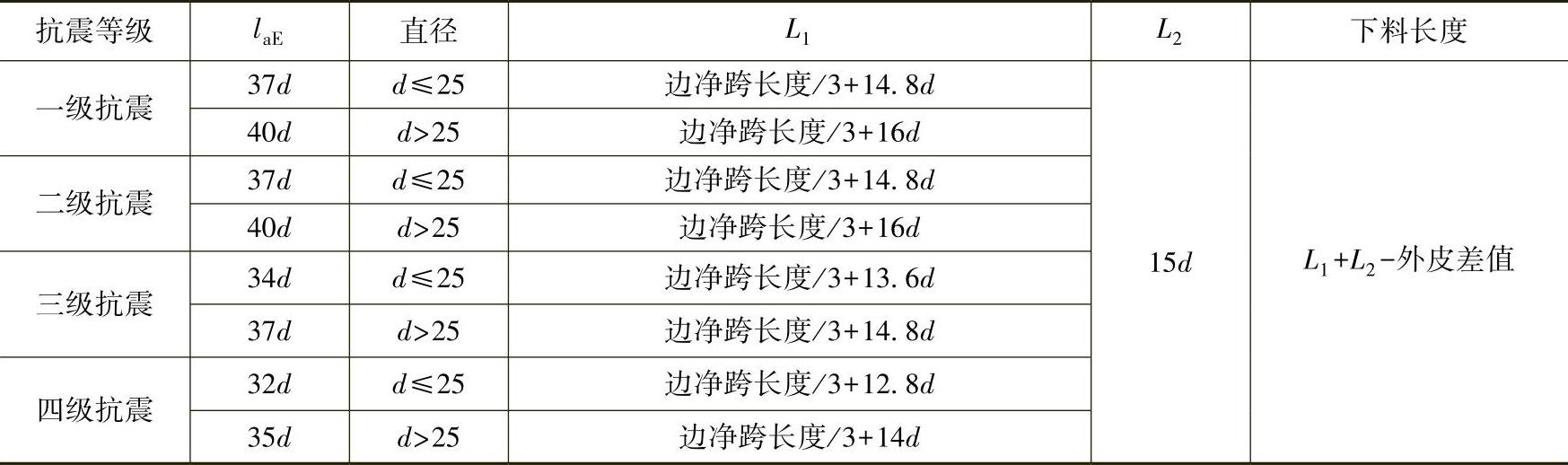

表3⁃14 HRB400级钢筋≥C40混凝土框架梁边跨上部一排直角筋计算（单位：mm）

2.边跨上部一排直角筋的加工、下料尺寸算例

【例3⁃2】已知抗震等级为一级的框架楼层连续梁，选用HRB400钢筋，直径d=24mm，C35混凝土，边净跨长度为5m，求加工尺寸（即简图及其外皮尺寸）和下料长度尺寸。

解：

L₁=1/3边净跨长度+0.4l_aE（查表3⁃13）

=5000/3+14.8d

≈（1667+14.8×24）mm

≈2022mm

L₂=15d

=15×24mm

=360mm

下料长度=L₁+L₂-外皮差值（外皮差值查表3⁃2）

=2022+360-2.931d

=（2022+360-2.931×24）mm

≈2312mm

3.边跨上部二排直角筋的加工、下料尺寸计算

边跨上部二排直角筋的加工、下料尺寸和边跨上部一排直角筋的加工、下料尺寸的计算方法，基本相同。仅差在L₁中前者是1/4边净跨长度，而后者是1/3边净跨长度。参看图3⁃27。

计算方法与前节类似，计算步骤此处就省略了。

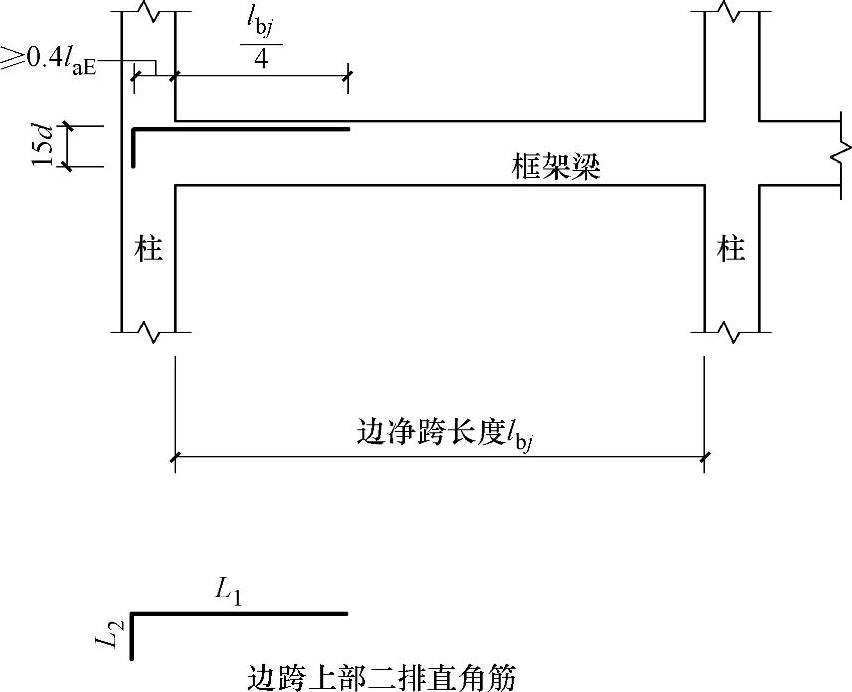

图3⁃27 边跨上部二排直角筋的示意图
