梁构件平面注写技巧及下料细节

【摘要】:图31 平面注写方式示例注:图中四个梁截面是采用传统表示方法绘制,用于对比按平面注写方式表达的同样内容。

1.平面注写方式

平面注写方式是在梁平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

平面注写包括集中标注与原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工时,原位标注取值优先,如图3⁃1所示。

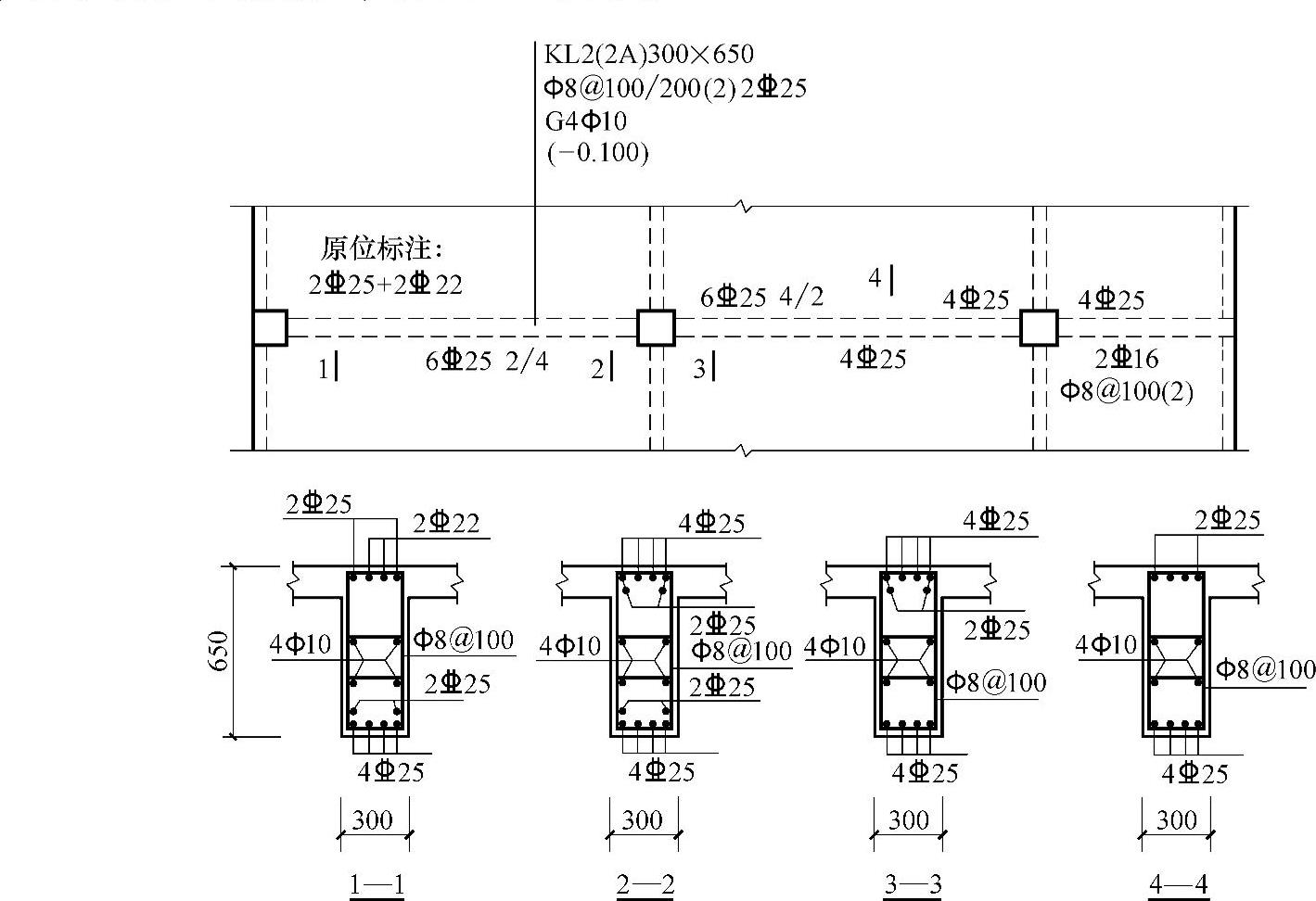

图3⁃1 平面注写方式示例

注:图中四个梁截面是采用传统表示方法绘制,用于对比按平面注写方式表达的同样内容。实际采用平面注写方式表达时,不需绘制梁截面配筋图和图中的相应截面号。

2.梁的编号

梁的编号由梁类型、代号、序号、跨数及有无悬挑代号几项组成,并应符合表3⁃1的规定。

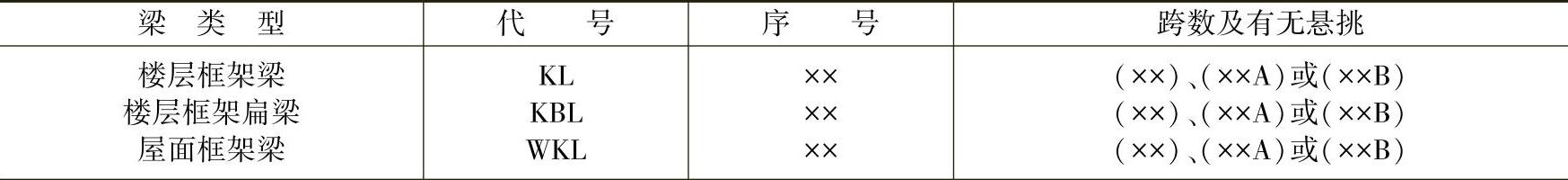

3⁃1 梁的编号

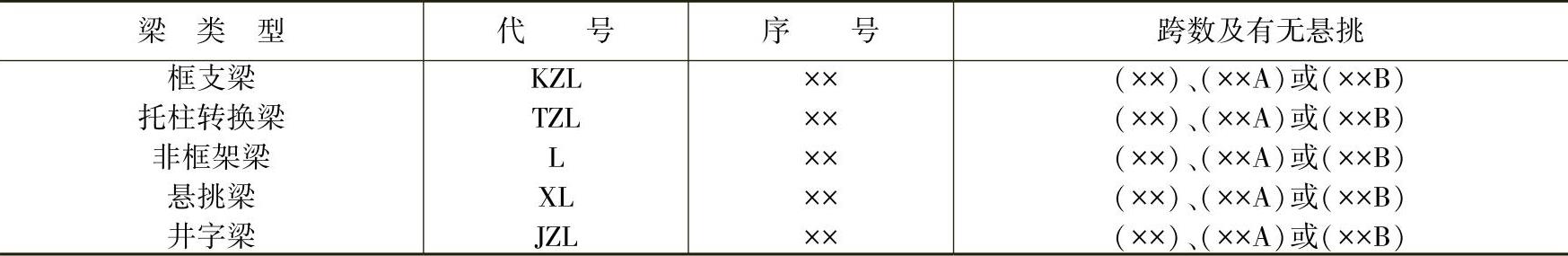

(续)


注:1.(××A)为一端有悬挑,(××B)为两端有悬挑,悬挑不计入跨数。

2.楼层框架扁梁节点核心区代号KBH。

3.非框架梁L、井字梁JZL表示端支座为铰接;当非框架梁L、井字梁JZL端支座上部纵筋为充分利用钢筋的抗拉强度时,在梁代号后加“g”。

3.梁集中标注的内容

梁集中标注的内容,有五项必注值及一项选注值(集中标注可以从梁的任意一跨引出),规定如下:

(1)梁编号,见表3⁃1,该项为必注值。

(2)梁截面尺寸,该项为必注值。

当为等截面梁时,用b×h表示;

当为竖向加腋梁时,用b×h Yc1×c2表示,其中c1为腋长,c2为腋高,如图3⁃2所示。

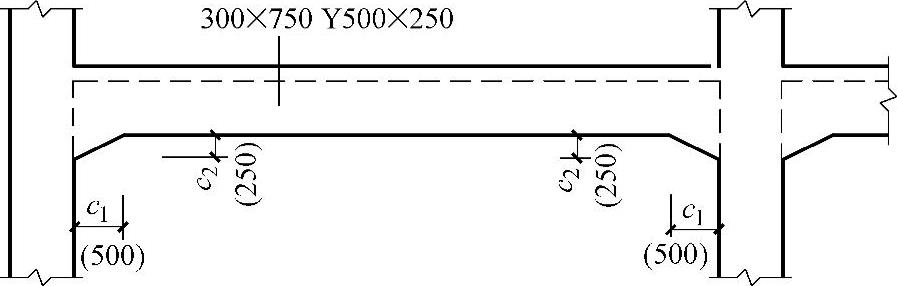

图3⁃2 竖向加腋截面注写示意图

当为水平加腋梁时,一侧加腋时用b×h PYc1×c2表示,其中c1为腋长,c2为腋宽,加腋部位应在平面图中绘制,如图3⁃3所示。

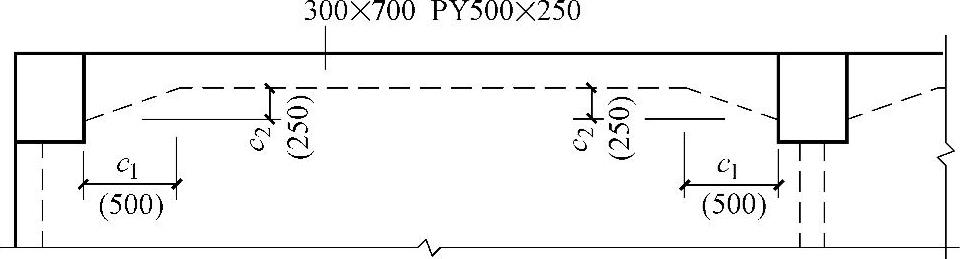

图3⁃3 水平加腋截面注写示意图

当有悬挑梁并且根部和端部的高度不同时,用斜线分隔根部与端部的高度值,即为b×(h1/h2),如图3⁃4所示。

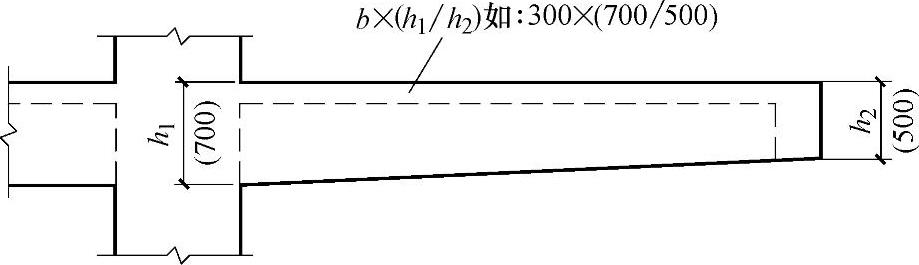

图3⁃4 悬挑梁不等高截面注写示意图

(3)梁箍筋,包括钢筋级别、直径、加密区与非加密区间距及肢数,该项为必注值。箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔;当梁箍筋为同一种间距及肢数时,则不需用斜线;当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次;箍筋肢数应写在括号内。加密区范围见相应抗震等级的标准构造详图。

非框架梁、悬挑梁、井字梁采用不同的箍筋间距及肢数时,也用斜线“/”将其分隔开来。注写时,先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数),在斜线后注写梁跨中部分的箍筋间距及肢数。

(4)梁上部通长筋或架立筋配置(通长筋可为相同或不同直径采用搭接连接、机械连接或焊接的钢筋),该项为必注值。所注规格与根数应根据结构受力要求及箍筋肢数等构造要求而定。当同排纵筋中既有通长筋又有架立筋时,应用加号“+”将通长筋和架立筋相连。注写时需将角部纵筋写在加号的前面,架立筋写在加号后面的括号内,以示不同直径及与通长筋的区别。当全部采用架立筋时,则将其写入括号内。

当梁的上部纵筋和下部纵筋为全跨相同,而且多数跨配筋相同时,此项可加注下部纵筋的配筋值,用分号“;”将上部与下部纵筋的配筋值分隔开来,少数跨不同者,按上述第(1)条的规定处理。

(5)梁侧面纵向构造钢筋或受扭钢筋配置,该项为必注值。

当梁腹板高度hw≥450mm时,需配置纵向构造钢筋,所注规格与根数应符合规范规定。此项注写值以大写字母G打头,接续注写设置在梁两个侧面的总配筋值,并且对称配置。

当梁侧面需配置受扭纵向钢筋时,此项注写值以大写字母N打头,接续注写配置在梁两个侧面的总配筋值,并且对称配置。受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求,且不再重复配置纵向构造钢筋。

(6)梁顶面标高高差,该项为选注值。

梁顶面标高高差是指相对于结构层楼面标高的高差值,对于位于结构夹层的梁,则指相对于结构夹层楼面标高的高差。有高差时,需将其写入括号内,无高差时不注。

4.梁原位标注的内容规定

(1)梁支座上部纵筋,该部位含通长筋在内的所有纵筋:

1)当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

2)当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

3)当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注;当梁中间支座两边的上部纵筋相同时,可仅在支座的一边标注配筋值,另一边省去不注(图3⁃5)。

设计时应注意:

①对于支座两边不同配筋值的上部纵筋,宜尽可能选用相同直径(不同根数),使其贯穿支座,避免支座两边不同直径的上部纵筋均在支座内锚固。

②对于以边柱、角柱为端支座的屋面框架梁,当能够满足配筋截面面积要求时,其梁的上部钢筋应尽可能只配置一层,以避免梁柱纵筋在柱顶处因层数过多、密度过大导致不方便施工和影响混凝土浇筑质量。

(2)梁下部纵筋:

1)当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

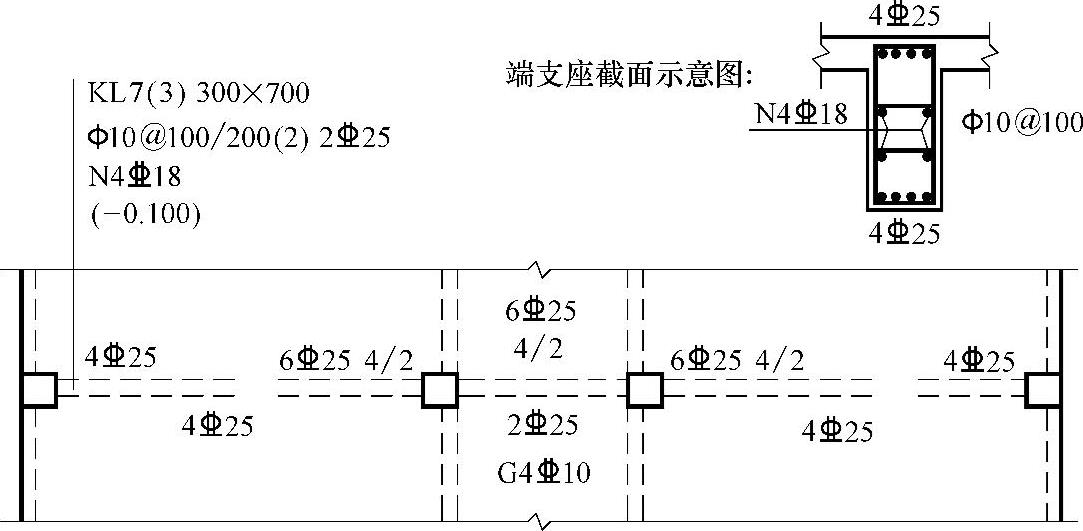

图3⁃5 大小跨梁的注写示意图

2)当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时角筋写在前面。

3)当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。

4)当梁的集中标注中已按上述第3条第(4)款的规定分别注写了梁上部和下部均为通长的纵筋值时,则不需在梁下部重复做原位标注。

5)当梁设置竖向加腋时,加腋部位下部斜纵筋应在支座下部以Y打头注写在括号内,如图3⁃6所示。16G101—1图集中框架梁竖向加腋构造适用于加腋部位参与框架梁计算,其他情况设计者应另行给出构造。当梁设置水平加腋时,水平加腋内上、下部斜纵筋应在加腋支座上部以Y打头注写在括号内,上下部斜纵筋之间用“/”分隔,如图3⁃7所示。


图3⁃6 梁加腋平面注写方式表达示例

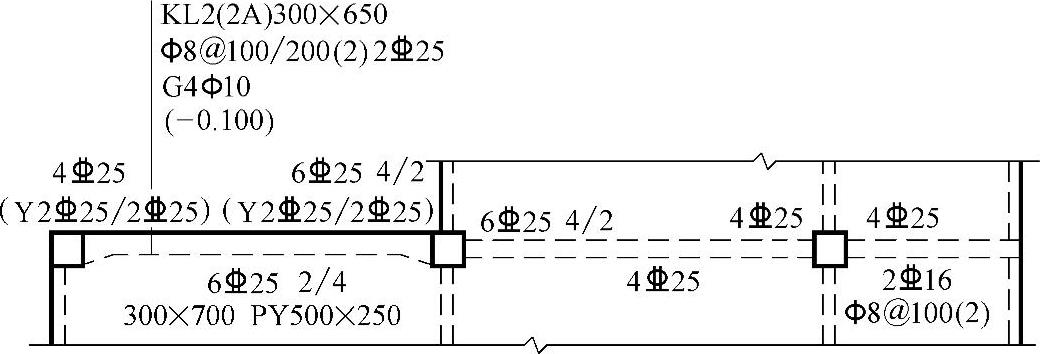

图3⁃7 梁水平加腋平面注写方式表达示例

(3)当在梁上集中标注的内容(即梁截面尺寸、箍筋、上部通长筋或架立筋,梁侧面纵向构造钢筋或受扭纵向钢筋,以及梁顶面标高高差中的某一项或几项数值)不适用于某跨或某悬挑部分时,则将其不同数值原位标注在该跨或该悬挑部位,施工时应按原位标注数值取用。

当在多跨梁的集中标注中已注明加腋,而该梁某跨的根部却不需要加腋时,则应在该跨原位标注等截面的b×h,以修正集中标注中的加腋信息,如图3⁃6所示。

(4)附加箍筋或吊筋,将其直接画在平面图中的主梁上,用线引注总配筋值(附加箍筋的肢数注在括号内),如图3⁃8所示。当多数附加箍筋或吊筋相同时,可在梁平法施工图上统一注明,少数与统一注明值不同时,再原位引注。

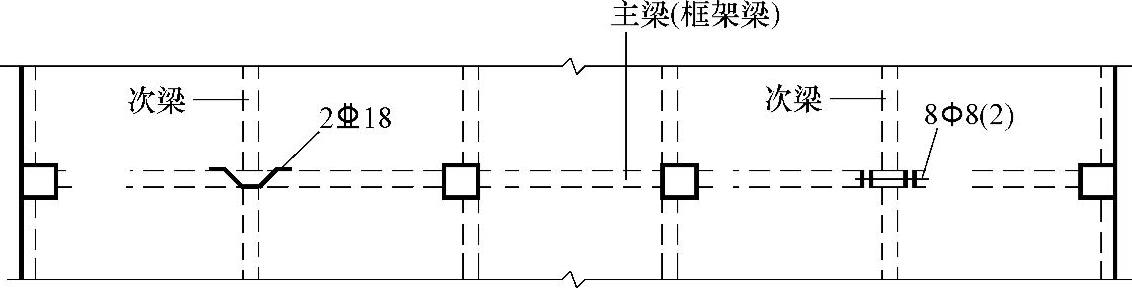

图3⁃8 附加箍筋和吊筋的画法示例

施工时应注意:附加箍筋或吊筋的几何尺寸应按照标准构造详图,结合其所在位置的主梁和次梁的截面尺寸而定。

5.框架扁梁注写方式

(1)框架扁梁注写规则同框架梁,对于上部纵筋和下部纵筋,尚需注明未穿过柱截面的纵向受力钢筋根数(图3⁃9)。

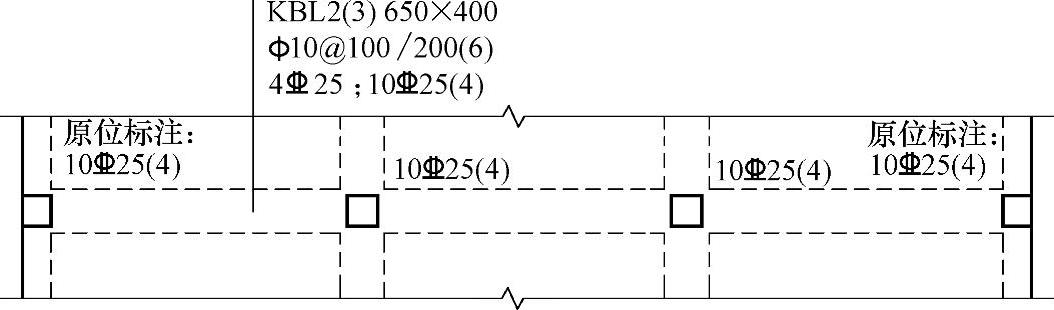

图3⁃9 平面注写方式示例

(2)框架扁梁节点核心区代号为KBH,包括柱内核心区和柱外核心区两部分。框架扁梁节点核心区钢筋注写包括柱外核心区竖向拉筋及节点核心区附加纵向钢筋,端支座节点核心区尚需注写附加U形箍筋。

柱内核心区箍筋见框架柱箍筋。

柱外核心区竖向拉筋,注写其钢筋级别与直径;端支座柱外核心区尚需注写附加U形箍筋的钢筋级别、直径及根数。

框架扁梁节点核心区附加纵向钢筋以大写字母“F”打头,注写其设置方向(X向或Y向)、层数、每层的钢筋根数、钢筋级别、直径及未穿过柱截面的纵向受力钢筋根数。

设计、施工时应注意:

1)柱外核心区竖向拉筋在梁纵向钢筋两向交叉位置均布置,当布置方式与图集要求不一致时,设计应另行绘制详图。

2)框架扁梁端支座节点,柱外核心区设置U形箍筋及竖向拉筋时,在U形箍筋与位于柱外的梁纵向钢筋交叉位置均布置竖向拉筋。当布置方式与图集要求不一致时,设计应另行绘制详图。

3)附加纵向钢筋应与竖向拉筋相互绑扎。

6.井字梁

井字梁一般由非框架梁构成,并以框架梁为支座(特殊情况下以专门设置的非框架大梁为支座)。在此情况下,为明确区分井字梁与作为井字梁支座的梁,井字梁用单粗虚线表示(当井字梁顶面高出板面时可用单粗实线表示),作为井字梁支座的梁用双细虚线表示(当梁顶面高出板面时可用双细实线表示)。

井字梁是指在同一矩形平面内相互正交所组成的结构构件,井字梁所分布范围称为“矩形平面网格区域”(简称“网格区域”)。当在结构平面布置中仅有由四根框架梁框起的一片网格区域时,所有在该区域相互正交的井字梁均为单跨;当有多片网格区域相连时,贯通多片网格区域的井字梁为多跨,且相邻两片网格区域分界处即为该井字梁的中间支座。对某根井字梁编号时,其跨数为其总支座数减1;在该梁的任意两个支座之间,无论有几根同类梁与其相交,均不作为支座(图3⁃10)。


图3⁃10 井字梁矩形平面网格区域示意图

井字梁的注写规则符合上述第1~4条规定。除此之外,设计者应注明纵横两个方向梁相交处同一层面钢筋的上下交错关系(指梁上部或下部的同层面交错钢筋何梁在上何梁在下),以及在该相交处两方向梁箍筋的布置要求。

井字梁的端部支座和中间支座上部纵筋的伸出长度a0,应由设计者在原位加注具体数值予以注明。

当采用平面注写方式时,则在原位标注的支座上部纵筋后面括号内加注具体伸出长度值,如图3⁃11所示。

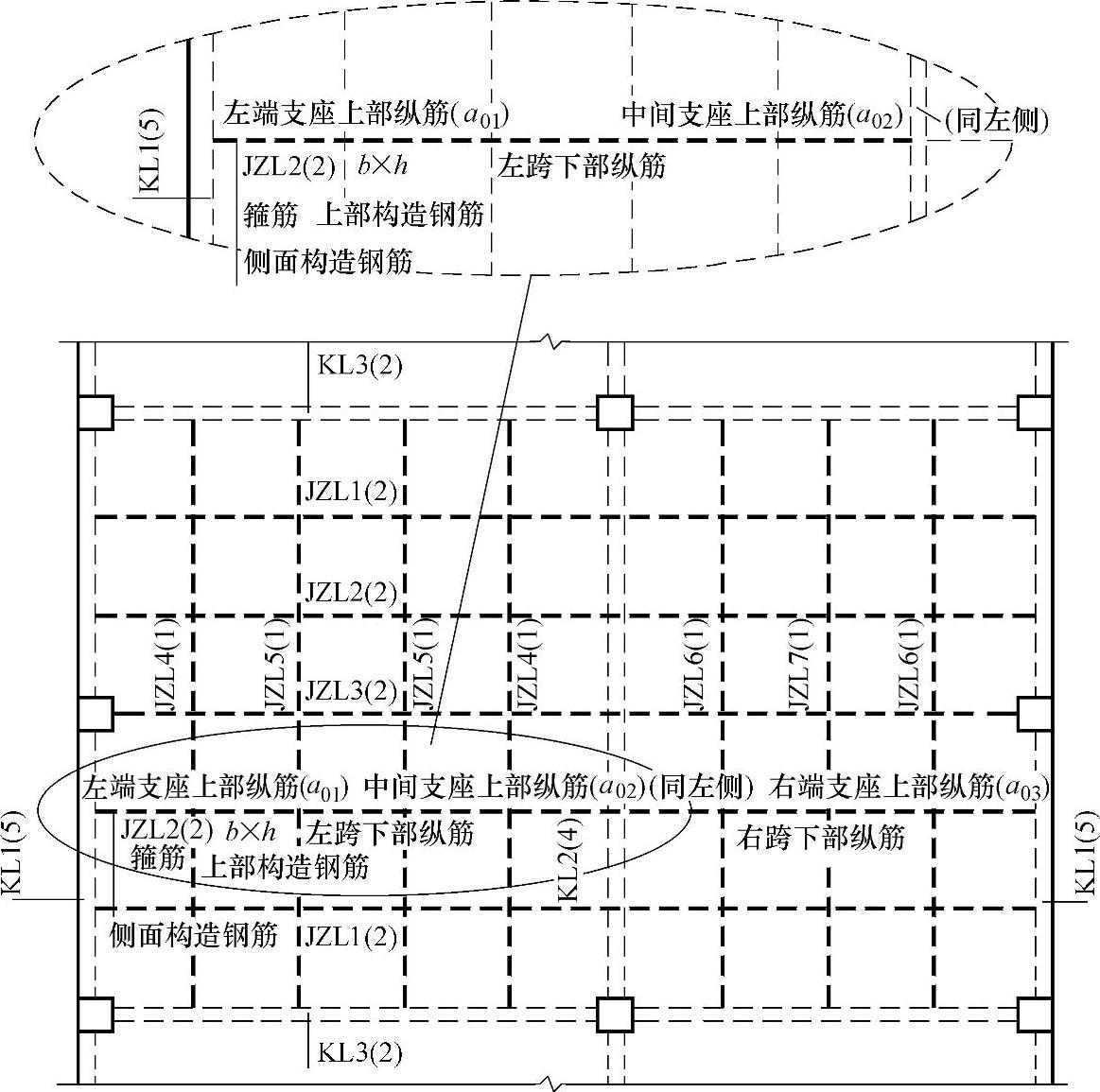

图3⁃11 井字梁平面注写方式示例

注:图中仅示意井字梁的注写方法,未注明截面几何尺寸b×h,支座上部纵筋伸出长度a01a03,以及纵筋与箍筋的具体数值。

当为截面注写方式时,则在梁端截面配筋图上注写的上部纵筋后面括号内加注具体伸出长度值,如图3⁃12所示。

设计时应注意:

(1)当井字梁连续设置在两片或多排网格区域时,才具有井字梁中间支座。

(2)当某根井字梁端支座与其所在网格区域之外的非框架梁相连时,该位置上部钢筋的连续布置方式需由设计者注明。

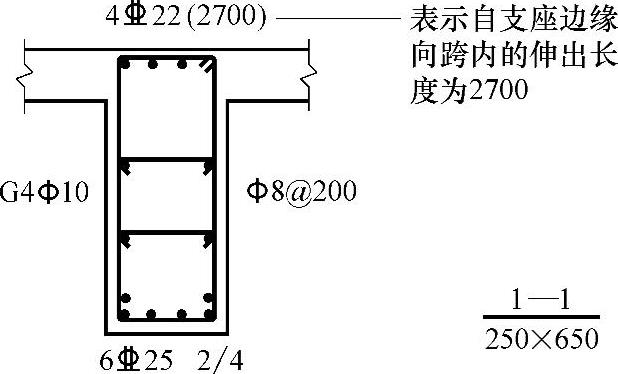

图3⁃12 井字梁截面注写方式示例

7.局部布置过密应放大比例

在梁平法施工图中,当局部梁的布置过密时,可将过密区用虚线框出,适当放大比例后再用平面注写方式表示。

8.示例

采用平面注写方式表达的梁平法施工图示例,如图3⁃13所示。

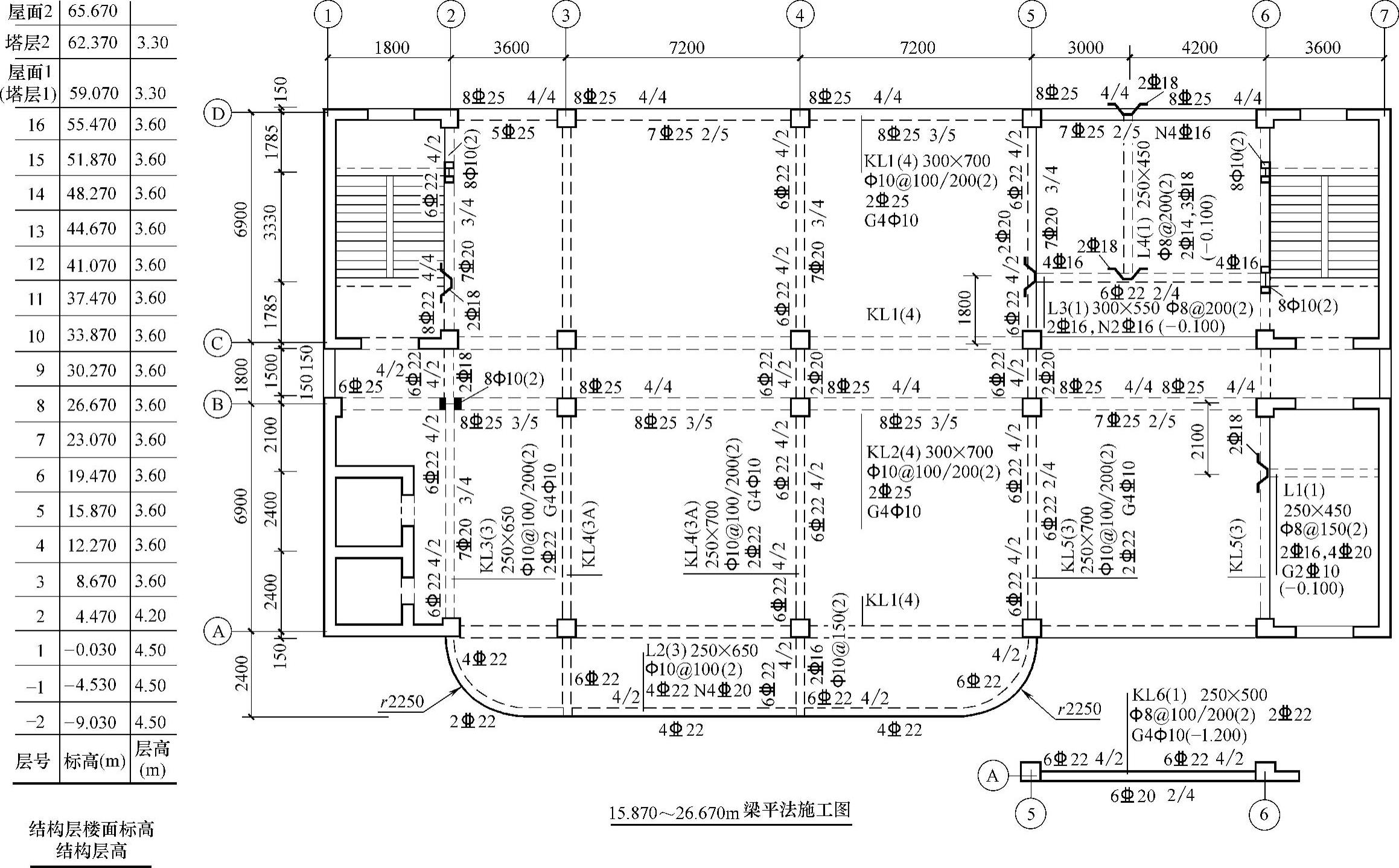

图3-13 梁平法施工图平面注写方式示例
