【摘要】：箍筋的常用形式有3种，目前施工图上应用最多的是图220c所示的形式。可根据箍筋的内皮尺寸计算钢筋下料尺寸。图221a是绑扎在梁柱中的箍筋。图221 箍筋下料示意图下面根据图221b和图221c分别计算下料长度，两者之和即为箍筋的下料长度，计算过程如下。箍筋的下料长度，要注意钩端的直线长度的规定，取10d、75mm中的大值。

箍筋的常用形式有3种，目前施工图上应用最多的是图2⁃20c所示的形式。

图2⁃20 箍筋的常用形式

a）90°/180° b）90°/90° c）135°/135°

图2⁃20a、b所示的箍筋形式多用于非抗震结构，图2⁃20c所示的箍筋形式多用于平法框架抗震结构或非抗震结构中。可根据箍筋的内皮尺寸计算钢筋下料尺寸。

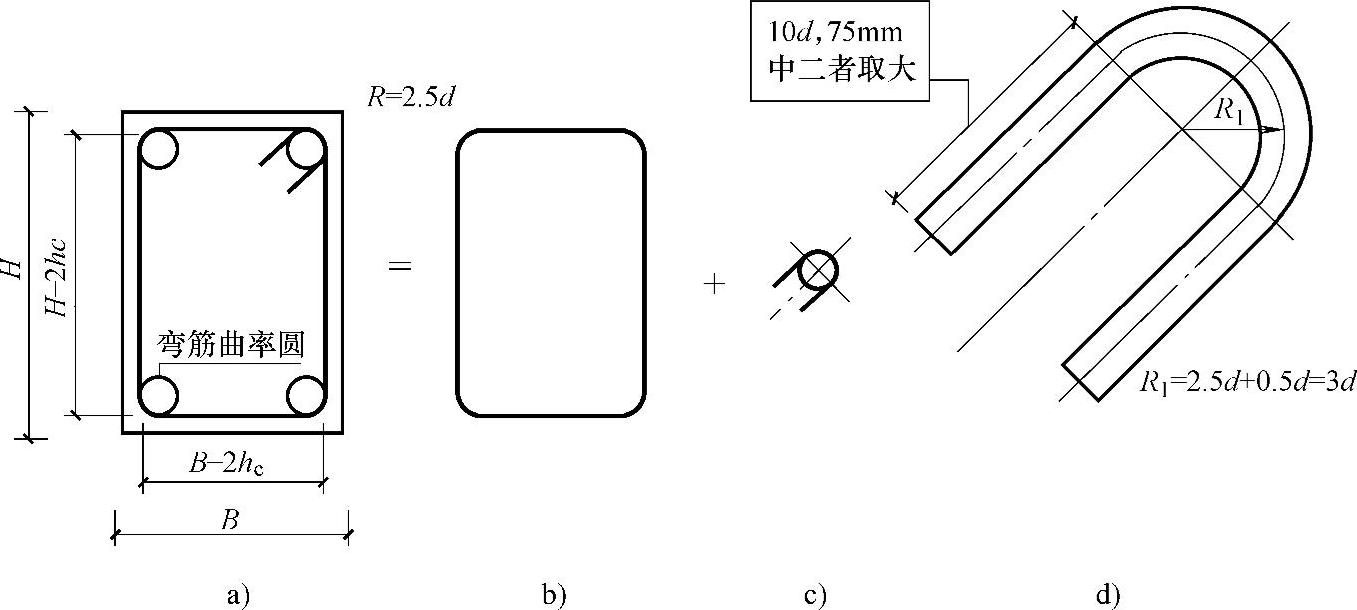

图2⁃21a是绑扎在梁柱中的箍筋（已经弯曲加工完的）。为了便于计算，假想它是由两个部分组成：一部分如图2⁃21b所示，为1个闭合的矩形，4个角是以R=2.5d为半径的弯曲圆弧。另一部分如图2⁃21c所示，有1个半圆，它是由1个半圆和2个相等的直线组成。图2⁃21d是图2⁃21c的放大示意图。

图2⁃21 箍筋下料示意图

下面根据图2⁃21b和图2⁃21c分别计算下料长度，两者之和即为箍筋的下料长度，计算过程如下。

图2⁃21b部分下料长度：

长度=内皮尺寸-4×差值=2（H-2h_c）+2（B-2h_c）-4×0.288d=2H+2B-8h_c-1.152d

图2⁃21c部分下料长度：

半圆中心线长：3dπ≈9.424d

端钩的弧线和直线段长度：

10d＞75mm时，9.424d+2×10d=29.424d

75mm＞10d时，9.424d+2×75

合计箍筋下料长度：

10d＞75mm时，箍筋下料长度=2H+2B-8h_c+29.424d （2⁃6）

75mm＞10d时，箍筋下料长度=2H+2B-8h_c+9.424d+150 （2⁃7）

式中 h_c——保护层厚度（mm）。

图2⁃21b所示是带有圆角的矩形，四边的内部尺寸与内皮法的钢筋弯曲加工的90°差值即为这个矩形的长度。

图2⁃21c所示是由半圆和两段直筋组成。半圆圆弧的展开长度是由它的中心线的展开长度来决定的。中心线的圆弧半径为R+d/2，半圆圆弧的展开长度为（R+d/2）与π的乘积。箍筋的下料长度，要注意钩端的直线长度的规定，取10d、75mm中的大值。

对式（2⁃6）和式（2⁃7）进行进一步分析推导发现，它们因箍筋直径大小的不同而有不同的应用，当其直径小于或等于6.5mm时，采用式（2⁃7），当其直径大于或等于8mm时，采用式（2⁃6）。
