钢筋端部弯钩尺寸计算详解
【摘要】：如图218a所示，AB弧线展开长度为AB′，BC为钩端的直线部分。展开后，即为线段AC′。如图218b所示是施工图上简图尺寸注法。BC为钩端的直线部分长度。两端以外剩余的长度[AB+BC-（R+d）]即为L2。图218 135°钢筋端部弯钩尺寸标注方法图219 180°钢筋端部弯钩尺寸标注方法钢筋弯曲加工后外皮的水平投影长度L1为L1=L′+2（R+d） L2=AB+BC-（R+d） 3.常用弯钩端部长度表表22把钢筋端部弯钩处的30°、45°、60°、90°、135°和180°等几种情况，列成计算表格便于查阅。
1.135°钢筋端部弯钩尺寸标注方法

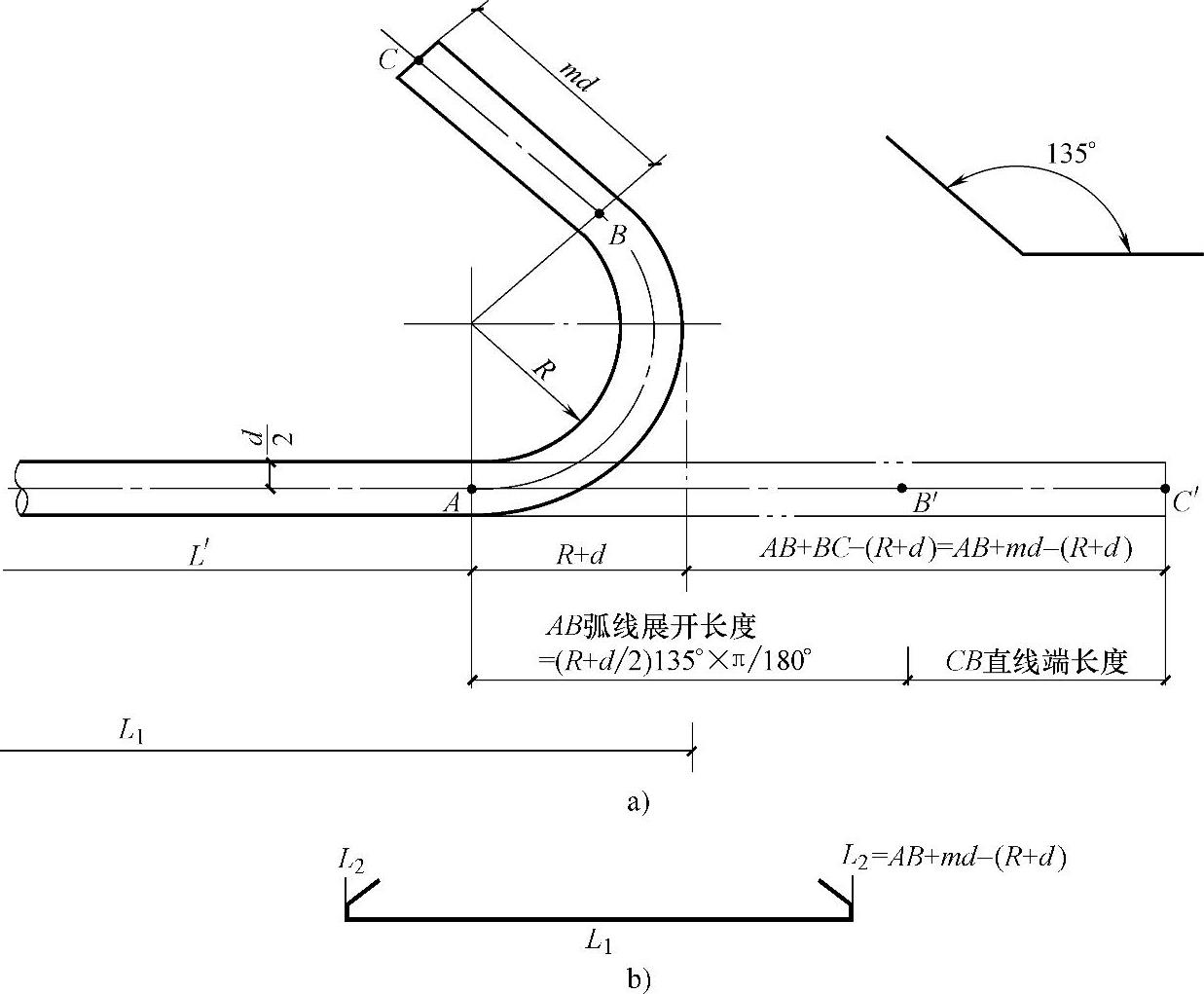

钢筋端部弯钩是指大于90°的弯钩。如图2⁃18a所示，AB弧线展开长度为AB′，BC为钩端的直线部分。从A点弯起，向上直到直线上端C点。展开后，即为线段AC′。L′是钢筋的水平部分长度，md是钩端的直线部分长度，R+d是钢筋弯曲部分外皮的水平投影长度。如图2⁃18b所示是施工图上简图尺寸注法。钢筋两端弯曲加工后，外皮间尺寸为L1。两端以外剩余的长度[AB+BC-（R+d）]即为L2。
钢筋弯曲加工后外皮的水平投影长度L1为
L1=L′+2（R+d）（2⁃2）
L2=AB+BC-（R+d）（2⁃3）
2.180°钢筋端部弯钩尺寸标注方法

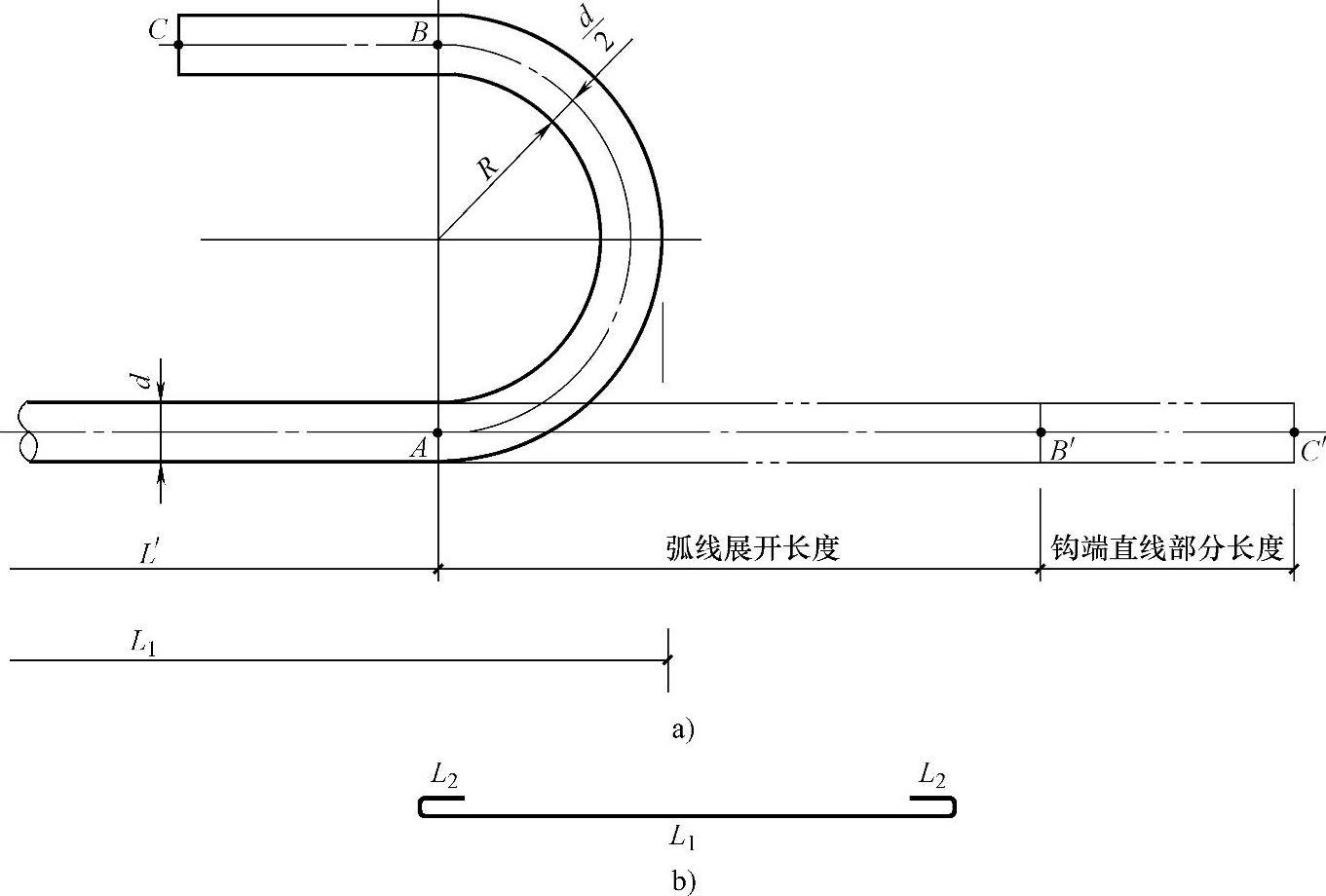

如图2⁃19a所示，AB弧线展开长度为AB′。BC为钩端的直线部分长度。从A点弯起，向上直到直线上端C点。展开后，即为AC′线段。L′是钢筋的水平部分，R+d是钢筋弯曲部分外皮的水平投影长度。图2⁃19b所示是施工图上简图尺寸注法。钢筋两端弯曲加工后，外皮间尺寸为L1。两端以外剩余的长度[AB+BC-（R+d）]即为L2。
图2⁃18 135°钢筋端部弯钩尺寸标注方法
图2⁃19 180°钢筋端部弯钩尺寸标注方法
钢筋弯曲加工后外皮的水平投影长度L1为
L1=L′+2（R+d） （2⁃4）
L2=AB+BC-（R+d） （2⁃5）
3.常用弯钩端部长度表
表2⁃2把钢筋端部弯钩处的30°、45°、60°、90°、135°和180°等几种情况，列成计算表格便于查阅。
