建筑力学:对称性的应用

【摘要】:工程实际中的结构很多都是对称的,利用其对称性即可达到简化计算的目的。由图乘法可得:这样力法典型方程就简化为由此可知,力法典型方程将分为两组:一组只包含对称的未知力,即X1、X2;另一组包括反对称的未知力X3。(二)半刚架法对称结构承受对称荷载作用时,可利用上述结论,简化截取对称结构的一半来进行计算,这个方法称为半刚架法。

用力法求解超静定结构时,结构的超静定次数越高,则需计算的系数及自由项的数目就越多。若要使计算简化,就要设法使力法典型方程中的系数和自由项数值尽可能多地为零。由于主系数永远是大于零的数值,因此,应使力法方程中尽可能多的副系数等于零。而达到这一目的的方法是利用对称性合理地选择基本结构,以及合理地设置基本未知量。

工程实际中的结构很多都是对称的,利用其对称性即可达到简化计算的目的。图15-15所示的结构都是对称结构,它们都具有对称轴。所谓对称结构,是指结构的几何形状和支承情况对某轴对称;杆件截面和材料性质也对此轴对称,即EI或EA值均相同。

图15-15

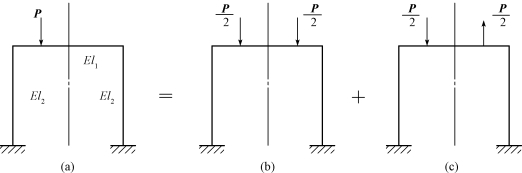

作用在对称结构上的任何荷载[图15-16(a)]都可分解为两组:一组是正对称荷载[图15-16(b)];另一组是反对称荷载[图15-16(c)]。正对称荷载绕对称轴对折后,左右两部分的荷载彼此重合(作用点对应、数值相等、方向相同);反对称荷载绕对称轴对折后,左右两部分的荷载正好相反(作用点对应、数值相等、方向相反)。

图15-16

(一)选取对称基本结构

图15-16(a)所示的刚架为对称结构,可选取图15-17(a)所示的基本结构,即在对称轴处切开,以多余未知力X1、X2、X3代替所去掉的三个多余联系。其中,多余未知力X1、X2为正对称未知力,X3为反对称未知力。根据切口处两侧截面的相对位移为零的条件,可建立力法典型方程如下:

图15-17

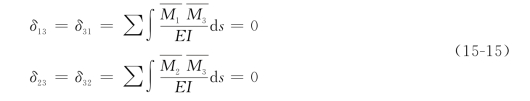

图15-17(b)、(c)、(d)所示为相应的单位力弯矩图。显然,图是正对称的;图是反对称的。由图乘法可得:

这样力法典型方程就简化为

由此可知,力法典型方程将分为两组:一组只包含对称的未知力,即X1、X2;另一组包括反对称的未知力X3。因此,解方程组的工作得到简化。

上述结果具有普遍性。即对于对称结构,如选取对称的基本结构,多余未知力都是正对称力或反对称力,则力法典型方程必然分解成独立的两组,一组只包含对称未知力;另一组只包含反对称未知力。

现在作用在结构上的外荷载是非对称的[图15-16(a)],若将此荷载分解为正对称和反对称的两种情况[图5-16(b)、(c)],则计算还可进一步得到简化。

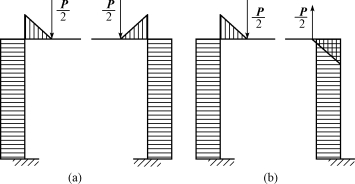

(1)正对称荷载。以图15-16(b)所示正对称荷载为例,此时基本结构的荷载弯矩图MP是正对称的[图15-18(a)]。由于图是反对称的,因此可得:

图15-18

代入前述简化后的力法典型方程第三式,得:

由此得出结论:对称结构在正对称荷载作用下,只有对称的多余未知力存在,而反对称的多余未知力必为零。也就是说,基本体系上的荷载和多余未知力都是对称的,故原结构的受力和变形也必是对称的,没有反对称的内力和位移。

(2)反对称荷载。以图15-16(b)所示反对称荷载为例,此时基本结构的荷载弯矩图MP是反对称的[图15-18(b)]。由于图是正对称的,因此可得:

代入前述简化后的力法典型方程第一式和第二式,得:

由此得出结论:对称结构在反对称荷载作用下,只有反对称的多余未知力存在,而正对称的多余未知力必为零。也就是说,基本体系上的荷载和多余未知力都是反对称的,故原结构的受力和变形也必是反对称的,没有对称的内力和位移。

(二)半刚架法

对称结构承受对称荷载作用时,可利用上述结论,简化截取对称结构的一半来进行计算,这个方法称为半刚架法。

1.对称结构承受正对称荷载

(1)奇数跨对称结构。图15-19(a)所示的单跨刚架,在正对称荷载作用下,由于变形和内力对称,位于对称轴上的截面C,不会产生转角和水平线位移,但可以发生竖向线位移;同时,在该截面上将有弯矩和轴力,没有剪力。因此,在截取其一半计算时,在该截面处用两根平行链杆代替原有的约束,而得到如图15-19(b)所示的半刚架。

(2)偶数跨对称结构。图15-20(a)所示的两跨刚架,在正对称荷载作用下,截面C没有转角和水平线位移,若不考虑中间竖轴的轴向变形,C处也没有竖向线位移。因此,可将此处用固定支座代替,而得到如图15-20(b)所示的半刚架。

图15-19

图15-20

2.对称结构承受反对称荷载

(1)奇数跨对称结构。图15-21(a)所示的单跨刚架,在反对称荷载作用下,由于变形和内力反对称,对称轴上的截面C不可能产生竖向线位移,只可能产生转角和水平线位移;同时,在该截面上只有剪力,没有弯矩和轴力,因此,在截取其一半计算时,在该处可用竖向链杆支座代替原有的约束,而得到图15-21(b)所示的半刚架。

图15-21

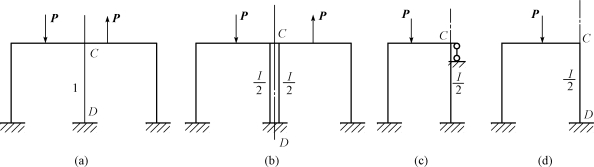

(2)偶数跨对称结构。图15-22(a)所示的两跨刚架,在反对称荷载作用下,可设想将中间柱分成两根分柱,分柱的抗弯刚度为原柱的一半,这相当于在两根分柱之间增加了一跨,但其跨度为零,如图15-22(b)所示。取半结构如图15-22(c)所示。因为忽略轴向变形的影响,半结构也可按图15-22(d)选取。中间柱CD的内力为两根分柱内力之和。由于分柱的弯矩和剪力相同,轴力绝对值相同而正负号相反,故中间柱的弯矩和剪力为分柱的弯矩和剪力的两倍,轴力为零。

图15-22

当按上述方法取出半结构后,即可按解超静定结构的方法绘制出其内力图,然后再根据对称关系绘制出另外半边结构的内力图。

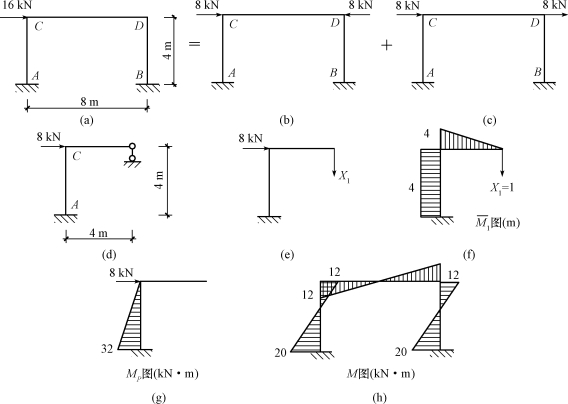

【例15-4】 利用对称性,计算图15-23(a)所示的刚架,并绘制最后弯矩图。各杆的EI均为常数。

【解】 此刚架为对称的三次超静定结构,且荷载是非对称的。现将荷载分解为正对称荷载和反对称荷载两种情况,如图15-23(b)、(c)所示。在正对称荷载作用下,只有横梁CD产生轴力,其他各杆弯矩均为零,反对称荷载作用下的弯矩图即原结构的弯矩图,因此,只需对反对称荷载作用下的情况进行计算即可。刚架在反对称荷载作用下的半刚架如图15-23(d)所示。

图15-23

(1)选取基本体系。半结构为一次超静定结构,取图15-23(e)所示的基本体系。

(2)建立力法典型方程。

(3)求系数和自由项。绘制出单位弯矩图和荷载弯矩图MP,如图15-23(f)、(g)所示。计算各系数和自由项如下:

(4)求多余未知力。代入力法方程,得

(5)绘制最后弯矩图。半刚架中各杆件杆端弯矩可按M=X1+MP计算,根据对称性,最后的弯矩图如图15-23(h)所示。
