桁架受力性能比较-《建筑力学（第3版）》
【摘要】：通过上述例题可以看出，桁架的外形对杆件的内力影响较大。下面对工程中常用的几种桁架进行受力性能的分析比较，以便于根据不同情况选用合适的桁架。图13-233.梯形桁架梯形桁架的受力性能介于平行弦桁架和三角形桁架之间，弦杆的轴力变化不大，腹杆的轴力由两端向中间递减，如图13-24所示。抛物线形桁架的受力性能较好，但这种桁架的上弦杆在每一节点处均需转折，节点构造复杂，施工复杂。
通过上述例题可以看出，桁架的外形对杆件的内力影响较大。故在实际应用中，应根据具体条件，慎重选用不同形状的桁架。下面对工程中常用的几种桁架进行受力性能的分析比较，以便于根据不同情况选用合适的桁架。
1.平行弦桁架
平行弦桁架的内力分布不均匀，如图13-22所示。弦杆的轴力由两端向中间递增，腹杆的轴力则由两端向中间递减。因此，为节省材料，各节点之间的杆件应该采用与其轴力相应的不同的截面，但这样将会增加各节点拼接的困难。在实际应用上，平行弦桁架通常仍采用相同的截面，并常用于轻型桁架，此时材料的浪费不致太大，如厂房中跨度在12m以上的起重机梁。另外，平行弦桁架的优点是杆件和节点的构造统一，有利于标准化制作和施工，常在铁路桥梁中采用。
图13-22
2.三角形桁架
三角形桁架的内力分布也不均匀，如图13-23所示，弦杆的轴力由两端向中间递减，腹杆的轴力则由两端向中间递增。三角形桁架两端节点处弦杆的轴力最大，而夹角又很小，制作困难。但其两斜面外形符合屋顶构造的要求，故三角形桁架只在屋盖结构中采用。
图13-23

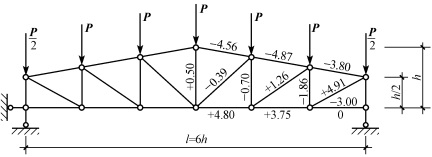

3.梯形桁架
梯形桁架的受力性能介于平行弦桁架和三角形桁架之间，弦杆的轴力变化不大，腹杆的轴力由两端向中间递减，如图13-24所示。梯形桁架的构造较简单，施工也较方便，常用于钢结构厂房的屋盖。
图13-24

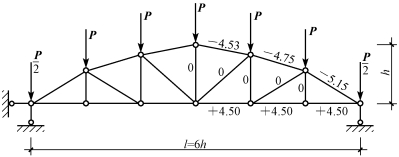

4.抛物线形桁架
抛物线形桁架的内力分布比较均匀，如图13-25所示，上、下弦杆的轴力几乎相等，腹杆的轴力等于零。抛物线形桁架的受力性能较好，但这种桁架的上弦杆在每一节点处均需转折，节点构造复杂，施工复杂。因此，只有在大跨度结构中才会被采用，如24～30m的屋架和100～300m的桥梁。
图13-25

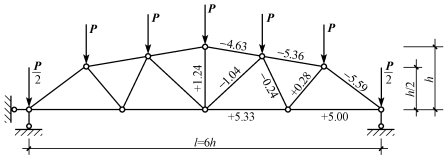

5.折线形桁架
折线形桁架是抛物线形桁架的改进型，其受力性能与抛物线形桁架相类似，如图13-26所示，而制作、施工比抛物线形桁架方便得多，它是目前钢筋混凝土屋架中经常采用的一种形式，在中等跨度（18～24m）的厂房屋架中使用得最多。
图13-26
