为了计算梁的强度和刚度,除要计算指定截面的剪力和弯矩外,还必须知道剪力和弯矩沿梁轴线的变化规律,从而找到梁内剪力和弯矩的最大值及它们所在的截面位置。

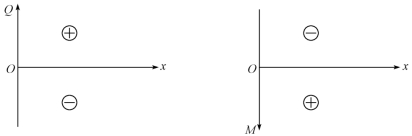

为了形象地表示内力变化规律,通常将剪力和弯矩沿梁轴的变化规律用图形来表示,如以x为横坐标轴,以Q或M为纵坐标轴,可分别绘制Q=Q(x)和M=M(x)的图形。这种图形分别称为梁的剪力图和弯矩图。在土建工程中,习惯上将正剪力画在x轴上方,负剪力画在x轴下方;而将弯矩图画在梁受拉的一侧,即正弯矩画在x轴下方,负弯矩画在x轴上方,如图9-9所示。
图9-9
通常,将Q=Q(x)和M=M(x)分别称为梁的剪力方程和弯矩方程。下面举例说明列剪力方程、弯矩方程及绘制剪力图、弯矩图的方法。
【例9-3】 图9-10(a)所示的简支梁,试作梁的剪力图和弯矩图。
图9-10
【解】 (1)求支座反力。由对称性可知:
(2)列剪力方程和弯矩方程。取梁的左端为坐标原点,则
(3)画剪力图和弯矩图。由剪力方程可知,剪力图为一斜直线,此直线可通过两点画出:
当x=0时,Q=ql;当x=l时,Q=-
作剪力图如图9-10(b)所示。
由弯矩方程可知,弯矩图为一抛物线,此抛物线至少需要知道三点的值才能确定。
当x=0时,M(x)=0;当x=l时,M(x)=0
当x=l/2时,M(x)=
所作弯矩图如图9-10(c)所示。
从剪力图和弯矩图中可得结论:在均布荷载作用的梁段,剪力图为斜直线,弯矩图为二次抛物线。在剪力等于零的截面上弯矩有极值。
【例9-4】 图9-11(a)所示的简支梁在C处受集中力FP作用,试绘制梁的剪力图和弯矩图。
【解】 (1)求支座反力。
由=0和
=0分别求得:
(2)列剪力方程和弯矩方程。由于在截面C处作用集中力Fp,故将梁分成AC和CB两段,则:
AC段
CB段
(3)画剪力图和弯矩图。由剪力方程和弯矩方程作梁的剪力图和弯矩图,分别如图9-11(b)、(c)所示。从图中可以看出,在集中力作用处,剪力图发生突变,突变量等于该集中力的大小。
图9-11
从剪力图和弯矩图中可得结论:在无荷载梁段剪力图为平行线,弯矩图为斜直线。在集中力作用处,左右截面上的剪力图发生突变,其突变值等于该集中力的大小,突变方向与该集中力的方向一致;而弯矩图出现转折,即出现尖点,尖点方向与该集中力方向一致。

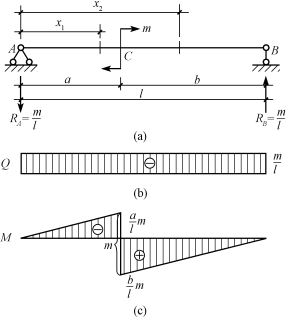

【例9-5】 图9-12(a)所示的简支梁在截面C处受集中力偶作用,试作梁的剪力图和弯矩图。
【解】 (1)求支座反力。由=0求得结果为
方向如图9-12(a)中所示。
剪力表达式为
该式适用于全梁,剪力图如图9-12(b)所示。
(2)列弯矩方程,画弯矩图。由于C处有集中力偶,弯矩表达式应分段列出。
AC段
CB段
两表达式均为x的一次函数,弯矩图为两段斜直线,通过
画出梁的弯矩图,如图9-12(c)所示。
图9-12
由图9-12(c)看到,在集中力偶作用处(C处),弯矩图不连续,C左侧截面的弯矩值为-,C右侧截面的弯矩值为
,弯矩图在C点发生了“突变”,且突变的绝对值为
。此现象也是普遍情况,由此可得结论:在集中力偶作用处,弯矩图发生突变,突变值等于该力偶的力偶矩。因此,当说明集中力偶作用处的弯矩时,必须指明是集中力偶的左侧截面还是右侧截面,两者是不同的。
