建筑力学第三版：思考与途习，约束与反力分析
【摘要】：试按约束的构造确定约束的性质，并按约束的性质分析约束反力。图1-356.如图1-36所示，画出各物体的受力图。图中各接触面均为光滑面，未注明者，自重均不计。并改正其中的错误。

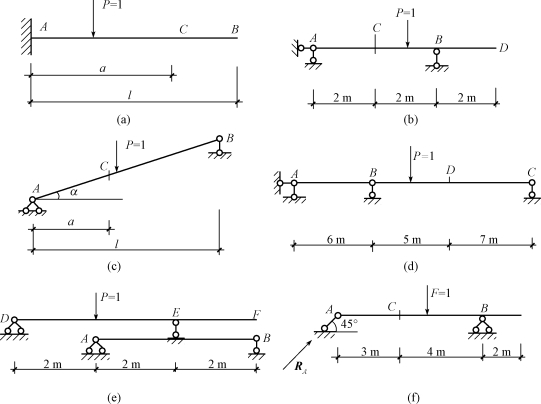

1.试绘制图16-15所示各梁中指定量值的影响线。
图16-15
2.用机动法作图16-16所示静定多跨梁的RB、ME、QB左、QB右、QC影响线。
图16-16
3.利用影响线计算图16-17所示外伸梁RB、MC、QC的值。
图16-17

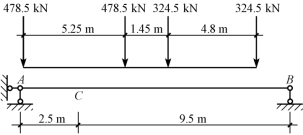

4.试计算图16-18所示简支梁在移动行列荷载作用下截面C上的最大弯矩。
图16-18
