材料力学中的主要研究对象是杆件。杆件是指长度远大于其他两个方向尺寸的构件(构件长度尺寸与其截面宽、高尺寸相比,通常在5倍以上)。
1.杆件的类别与几何特性

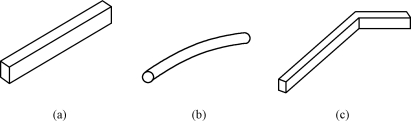

杆系结构中杆件的轴线多为直线,也有轴线为曲线和折线的杆件,分别称为直杆、曲杆和折杆,如图0-4所示。
图0-4
(a)直杆;(b)曲杆;(c)折杆
杆件的几何特点可由横截面和轴线进行描述,即横截面是与杆长方向垂直的截面,而轴线是各截面形心的连线(图0-5)。横截面相同的杆件称为等截面杆;横截面不同的杆件称为变截面杆(图0-6)。
图0-5
图0-6
(a)等截面杆;(b)变截面杆
2.杆件变形的基本形式
杆件受外力作用后,其几何形状和尺寸一般都要发生改变,这种改变量称为变形。

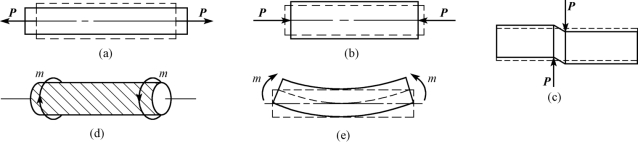

杆件在不同形式的外力作用下,将发生不同形式的变形。总的来说,杆件变形的基本形式有以下四种:
(1)轴向拉伸或压缩[图0-7(a)、(b)]。在一对大小相等、方向相反、作用线与杆轴线相重合的外力作用下,杆件将发生长度的改变(伸长或缩短)。
(2)剪切[图0-7(c)]。在一对相距很近、大小相等、方向相反的横向外力作用下,杆件的横截面将沿力的方向发生错动。
(3)扭转[图0-7(d)]。在一对大小相等、方向相反、位于垂直于杆轴线的两平面内的力偶作用下,杆的任意两个横截面将绕轴线发生相对转动。
(4)弯曲[图0-7(e)]。在一对大小相等、方向相反、位于杆的纵向平面内的力偶作用下,杆件的轴线由直线弯成曲线。
图0-7
各基本变形形式都是在特定的受力状态下发生的,杆件正常工作时的实际受力状态往往不同于上述特定的受力状态,所以,杆件的变形多为各种基本变形形式的组合。当某一种基本变形形式起主要作用时,可按这种基本变形形式计算;否则,即属于组合变形的问题。
3.位移与应变
杆件变形的大小用位移和应变两个量来度量。位移是指位置改变量的大小,可分为线位移和角位移;应变是指变形程度的大小,可分为线应变和切应变。

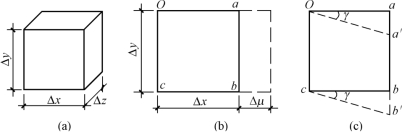

图0-8(a)所示为微小正六面体。棱边边长的改变量Δμ称为线变形[图0-8(b)],Δμ与Δx的比值ε称为线应变。线应变是无量纲的。
上述微小正六面体的各边缩小为无穷小时,通常称为单元体。单元体中相互垂直棱边夹角的改变量γ[图0-8(c)]称为切应变或角应变(剪应变)。角应变用弧度来度量,其也是无量纲的。
图0-8
