公路工程识图与预算实例详解

某公路工程，需购置乔木（直径15cm），灌木2500株，采用6t以内载货汽车从5km外的地方运输，求预算定额下工、料、机消耗量。

【实例详解】 查《公路工程预算定额》项目6-7-9（表10-1）得

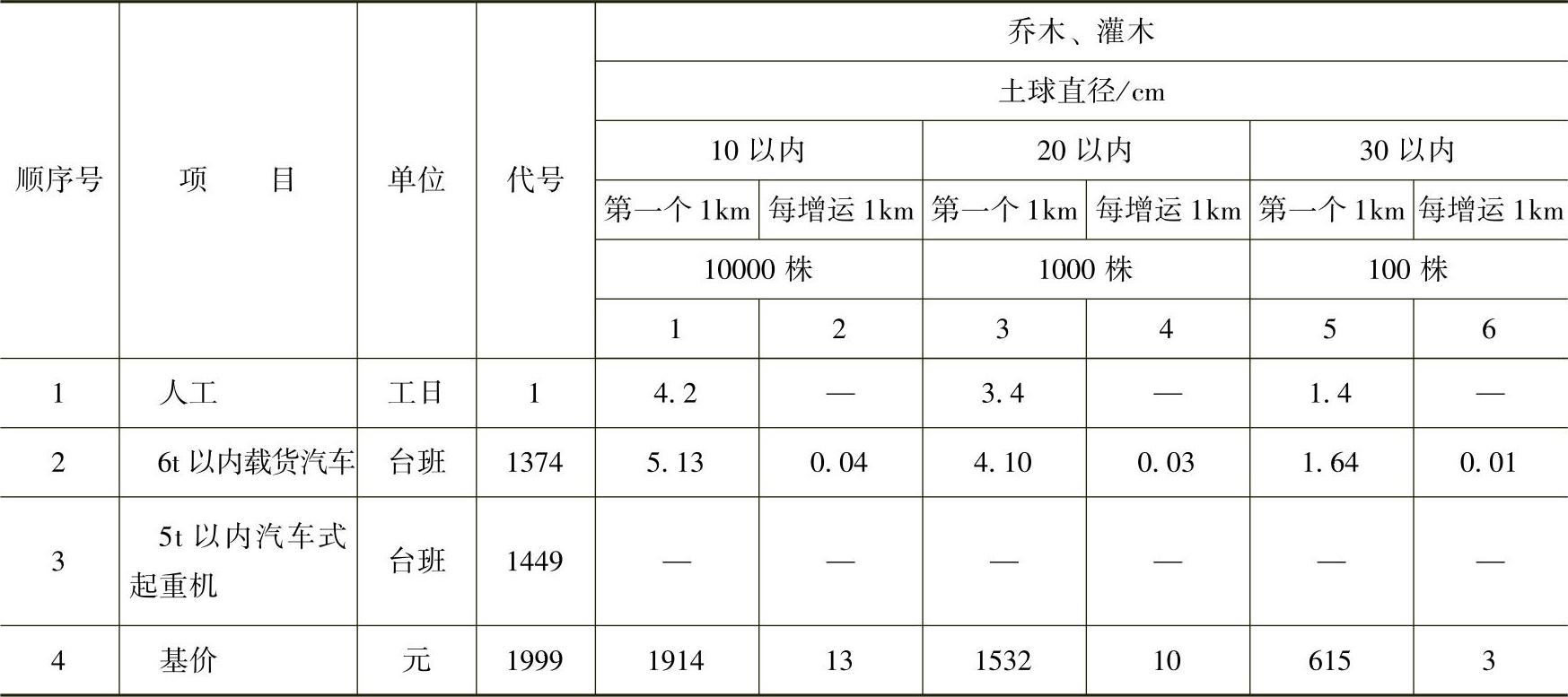

表10-1 苗木运输 工程内容：装车、排放、绑扎固定、运输、卸车、分段堆放。

人工：

6t以内载货汽车：

【知识必备】

一、概、预算定额计量规则

1.概算定额计量规则

（1）交通工程及沿线设施定额包括交通安全设施、服务设施和管理设施等项目。

交通工程及沿线设施定额中只列工程所需的主要材料用量，次要、零星材料和小型施工机具均未一一列出，分别列入其他材料费和小型机具使用费内，以元计，编制概算即按此计算。

交通工程及沿线设施定额中均已包括混凝土的拌合费用。

交通工程及沿线设施如有未包括的项目，可参照相关行业定额。

（2）安全设施。

定额包括柱式护栏，墙式护栏，波形钢板护栏，隔离栅，中间带，车道分离块，标志牌，轮廓标，路面标线，机械铺筑拦水带，里程碑、百米桩、界碑，公共汽车停靠站防雨篷等项目。

1）定额中波形钢板、型钢立柱、钢管立柱、镀锌钢管、护栏、钢板网、钢板标志、铝合金板标志、柱式轮廓标、钢管防撞立柱、镀锌钢管栏杆、预埋钢管等均为成品，编制概算时按成品价格计算。其中，标志牌单价中不含反光膜的费用。

①墙式护栏项目中钢筋混凝土防撞护栏的工程量为墙体长度。

②波形钢板护栏及隔离栅的工程量为两端立柱中心间的距离。

③中间带及车道分离块项目中，路缘带的工程量为路缘带起讫点间的距离；隔离墩、钢管栏杆及防眩板的工程量为隔离墩的实际设置长度；车道分离块的工程量为实际设置长度。

④路面标线按画线的净面积计算。

⑤机械铺筑拦水带的工程量为拦水带的铺筑长度。

2）水泥混凝土构件的预制、安装定额中均包括了混凝土及构件运输的工程内容，使用定额时，不得另行计算。

3）定额中公共汽车停靠站雨篷规格：钢结构防雨篷为15m×3m，钢筋混凝土防雨篷为24m×3.75m。站台地坪及浇筑防雨篷混凝土的支架及工作平台已综合在定额中，使用定额时不得另行计算。

（3）监控收费系统。

1）定额包括监控、收费系统中管理站、分中心、中心（计算机及网络设备，视频控制设备安装，附属配套设备），收费车道设备，外场管理设备（车辆检测设备安装、调试，环境检测设备安装、调试，信息显示设备安装、调试，视频监控与传输设备安装、调试），系统互联与调试，系统试运行、收费岛、人（手）孔等项目。

①设备安装定额单位除LED显示屏以m²计、系统试运行以系统·月计外，其余均以台或套计。

②计算机系统可靠性、稳定性运行按计算机系统24h连续计算确定的，超过要求时，其费用另行计算。

③收费岛现浇混凝土工程量按岛身、收费亭基础、收费岛敷设穿线钢管水泥混凝土垫层、防撞柱水泥混凝土基础、配电箱水泥混凝土基础和控制箱水泥混凝土基础体积之和计算。

④收费岛钢筋工程数量按收费岛、收费亭基础的钢筋数量之和计算。

⑤设备基础混凝土工程量按设备水泥混凝土基础体积计算。

⑥镀锌防撞护栏中的工程量按镀锌防撞护栏的质量计算。

⑦钢管防撞柱的工程量按钢管防撞立柱的质量计算。

⑧配电箱基础预埋PVC管的工程量按PVC管长度计算。

⑨敷设电线钢套管的工程量按敷设电线钢套管质量计算。

2）定额不包括以下工作内容。

①设备本身的功能性故障排除。

②制作缺件、配件。

③在特殊环境条件下的设备加固、防护。

④与计算机系统以外的外系统联试、校验或统调。

⑤设备基础和隐蔽管线施工。

⑥外场主干通信电缆和信号控制电缆的敷设施工及试运行。

⑦接地装置、避雷装置的制作与安装，安装调试设备必需的技术改造和修复施工。

3）收费岛上涂刷反光标志漆和粘贴反光膜的数量，已综合在收费岛混凝土的定额中，使用定额时，不得另行计算。

4）防撞栏杆的预埋钢套管数量已综合在定额中，使用定额时不得另行计算。

5）防撞立柱的预埋钢套管及立柱填充水泥混凝土、立柱与预埋钢套管之间灌填水泥砂浆的数量，均已综合在定额中，使用定额时，不得另行计算。

6）设备基础混凝土定额中综合了预埋钢筋、地脚螺母、底座法兰盘的数量，使用定额时不得另行计算。

7）敷设电线钢套管定额中综合了螺栓、螺母、镀锌管接头、钢管用塑料护口、醇酸防锈漆、裸铜线、钢锯条、溶剂汽油等的数量，使用定额时，不得另行计算。

8）如设计采用的人（手）孔混凝土强度等级和数量与定额不同时，可调整定额用量；人（手）孔中所列电缆支架等附件的消耗量如与设计数量不同时，可调整定额用量。

（4）通信系统。

1）定额适用于通信系统工程，内容包括光电传输设备安装，程控交换设备安装、调试，有线广播设备安装，会议专用设备安装，微波通信系统的安装、调试，无线通信系统的安装、调试，电源安装，敷设通信管道和通信管道包封等项目。

2）安装电缆走线架定额中，不包括通过沉降（伸缩）缝和要进行特殊处理的内容，需要时按有关定额另行计算。

3）布放电缆定额只适用于在电缆走道、槽道及机房内地槽中布放。

4）2.5Gb/s系统的ADM分插复用器，分插支路是按8个155Mb/s（或140Mb/s）光口或电口考虑的，当支路数超过8个时，每增加1个155Mb/s（或140Mb/s）支路增加2个工日。

5）通信铁塔的安装是按在正常的气象条件下施工确定的，定额中不包括铁塔基础施工、预埋件埋设及防雷接地工程等内容，需要时按有关定额另行计算。

6）安装通信天线，不论有无操作平台均按定额执行，安装天线的高度均是指天线底部距塔（杆）座的高度。

7）通信管道定额中不包括管道过桥时的托架和管箱等工程内容，应按相关定额另行计算，挖管沟定额也未包括，应按路基工程项目人工挖运土方定额计算。

8）硅芯管敷设定额已综合标石的制作及埋放、人孔处的包封等，使用定额时不得另行计算。

9）镀锌钢管敷设定额中已综合接口处套管的切割、焊接、防锈处理等内容，使用定额时，不得另行计算。

10）敷设通信管道和通信管道包封均按管道（不含桥梁）长度计算。

（5）光缆电缆敷设。

1）定额包括：室内光缆穿放和连接、安装测试光缆终端盒、室外敷设管道光缆、光缆接续、光纤测试、塑料子管、穿放或布放电话线、敷设双绞线缆、跳线架和配线架安装、布放同轴电缆、敷设多芯电缆、安装线槽、开槽、电缆沟铺砂盖板、揭盖板、顶管、铜芯电缆敷设、热缩式电缆终端头或中间头制作安装、控制电缆头制作安装、桥架或支架安装等项目。

2）定额均包括：准备工作、施工安全防护、搬运、开箱、检查、定位、安装、清理、接电源、接口正确性检查和调试、清理现场和办理交验手续等工作内容。

①电缆敷设按单根延长米计算（如1个架上敷设3根各长100m的电缆，工程量应按300m计算，以此类推）。电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆工程量之内。电缆进入建筑物预留长度按2m计算，电缆进入沟内或吊架预留长度按1.5m计算，电缆中间接头盒预留长度两端各按2m计算。

②电缆沟盖板揭、盖定额，按每揭、盖一次以延长米计算，如又揭又盖，则按两次计算。

③用于扩（改）建工程时，所用定额的人工工日乘以1.35的系数；用于拆除工程时，所用定额的人工工日乘以0.25的系数，施工单位为配合认证单位验收测试而发生的费用，按定额验证测试子目的工日、仪器仪表台班总用量乘以0.30的系数计取。

3）定额不包括：设备本身的功能性故障排除，制作缺件、配件，在特殊环境下的设备加固、防护等工作内容。

4）双绞线缆的敷设及跳线架和配线架的安装、打接定额消耗量是按五类非屏蔽布线系统编制的，高于五类的布线工程按定额人工工日消耗量增加10%、屏蔽系统增加20%计取。

（6）供电照明系统。

1）定额包括干式变压器安装，电力变压器干燥，杆上、埋地变压器安装，组合型成套箱式变电站安装，控制、继电、模拟及配电屏安装，电力系统调整试验，柴油发电机组及其附属设备安装，排气系统安装，其他配电设备安装，烟架安装，立灯杆、杆座安装，高杆灯具安装，照明灯具安装，标志、诱导装饰灯具安装，其他灯具安装等项目。

2）干式变压器如果带有保护外罩时，人工和机械乘以系数1.2。

3）变压器油是按设备自带考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在定额中。变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤定额中。

4）高压成套配电柜中断路器安装定额是综合考虑的，不分容量大小，也不包括母线配制及设备干燥。

5）组合型成套箱式变电站主要是指10kV以下的箱式变电站，一般布置形式为变压器在箱的中间，箱的一端为高压开关位置，另一端为低压开关位置。

6）控制设备安装未包括支架的制作和安装，需要时可按相关定额另行计算。

7）送配电设备系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作。供电桥回路中的断路器、母线分段断路器皆作为独立的供电系统计算，定额皆按一个系统一侧配一台断路器考虑，若两侧皆有断路器时，则按两个系统计算。如果分配电箱内只有刀开关、熔断器等不含调试元件的供电回路，则不再作为调试系统计算。

8）3～10kV母线系统调试含一组电压互感器，1kV以下母线系统调试定额不含电压互感器，适用于低压配电装置的各种母线（包括软母线）的调试。

9）灯具安装定额是按灯具类型分别编制的，对于灯具本身及异型光源，定额已综合了安装费，但未包括其本身的价值，应另行计算。

10）各种灯架元器件的配线，均已综合考虑在定额内，使用时不作调整。

11）定额已包括利用仪表测量绝缘及一般灯具的试亮等工作内容，使用定额时，不得另行计算，但不包括全负荷试运行。

12）定额未包括电缆接头的制作及导线的焊压接线端。

13）各处灯柱穿线均按相应的配管配线定额。

14）室内照明灯具的安装高度，投光灯、碘钨灯和混光灯定额是按10m以下编制的，其他照明灯具安装高度均是按5m以下编制的。

15）普通吸顶灯、荧光灯、嵌入式灯、标志灯等成套灯具安装是按灯具出厂时达到安装条件编制的，其他成套灯具安装所需配线，定额中均已包括。

16）立灯杆定额中未包括防雷及接地装置。

17）25m以上高杆灯安装，未包括杆内电缆敷设。

（7）配管、配线及接地工程。

1）定额包括镀锌钢管、给水管道、钢管地埋敷设、钢管砖、混凝土结构、钢管钢结构支架配管、PVC阻燃塑料管、母线、母线槽、落地式控制箱、成套配电箱、接线箱、接线盒的安装、接地装置安装、避雷针及引下线安装、防雷装置安装、防雷接地装置测试等项目。

①给水管道：室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

②配管的工程量计算不扣除管路中的接线箱（盒）、灯盒、开关盒所占的长度。

2）镀锌钢管法兰连接定额中，管件是按成品，弯头两端是按短管焊法兰考虑的，包括了直管、管件、法兰等全部安装工序的内容。

3）接地装置是按变配电系统接地、车间接地和设备接地等工业设施接地编制的。定额中未包括接地电阻率高的土质换土和化学处理的土壤及由此发生的接地电阻测试等费用，需要时应另行计算。接地装置换填土执行电缆沟挖填土相应子目。

4）定额中避雷针的安装、避雷引下线的安装均已考虑了高空作业的因素。避雷针按成品件考虑。

（8）绿化工程。

1）死苗补植已综合在栽植子目中，盆栽植物均按脱盆的规格套用相应的定额子目。

2）苗木及地被植被的场内运输已在定额中综合考虑，使用定额时不得另行计算。

3）定额工作内容中的清理场地，是指工程完工后将树穴淤泥杂物清除并归堆，若有淤泥杂物需外运时，其费用另按土石方有关定额子目计算。

4）栽植子目均按填土可用的情况进行编制，若需要换土，则按有关子目进行计算。

5）当编制中央分隔带部分的绿化工程概算时，若中央分隔带内的填土没有计入该项工程概算，其填土可按路期土方有关定额子目计算，但应扣减树穴所占的体积。

6）为了确保路基边坡的稳定而修建各种形式的网格植草或播种草籽等护坡，应并入防护工程内计算。

7）测量放样均是指在场地平整好并达到设计要求后进行，场地平整费用另按场地平整定额子目计算。

8）运苗木子目仅适用于自运苗木的运输。

9）定额适用于公路沿线及管理服务区的绿化和公路交叉处（互通立交、平交）的美化、绿化工程。

10）定额中的胸径是指距地坪1.30m高处的树干直径，株高是指树顶端距地坪的高度；篱高是指绿篱苗木顶端距地坪的高度。

（9）其他工程。

1）定额包括汽车便道，临时便桥，临时码头，轨道铺设，架设输电、电信线路，人工夯打小圆木桩共6个项目。

2）汽车便道按路基宽度为7.0m和4.5m分别编制，便道路面宽度按6.0m和3.5m分别编制，路基宽度4.5m的定额中已包括错车道的设置。汽车便道项目中未包括便道使用期内养护所需的工、料、机数量，如便道使用期内需要养护，编制预算时，可根据施工工期按表10-2增加数量。

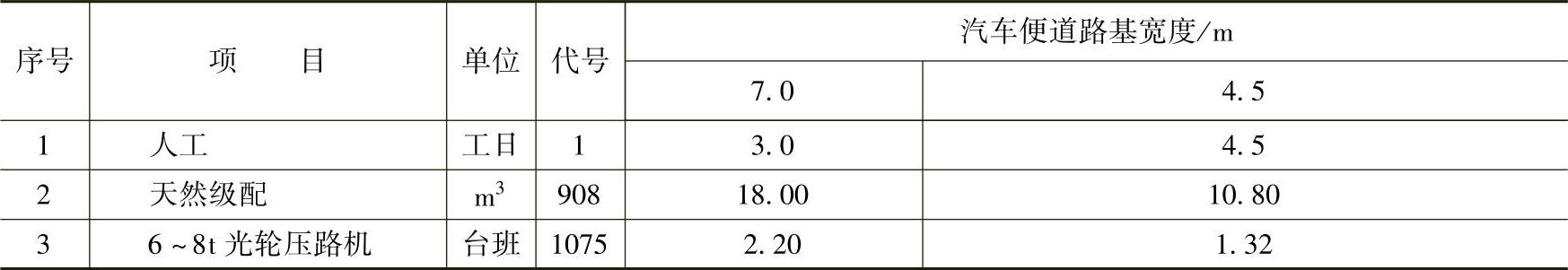

表10-2 汽车便道使用期内养护所需工料机数量 （单位：千米·月）

3）临时汽车便桥按桥面净宽4m、单孔跨径21m编制。

4）重力式砌石码头定额中不包括拆除的工程内容，需要时可按桥涵工程项目的拆除旧建筑物定额另行计算。

5）轨道铺设定额中轻轨（11kg/m，15kg/m）部分未考虑道渣，轨距为75cm，枕距为80cm，枕长为1.2m；重轨（32kg/m）部分轨距为1.435m，枕距为80cm，枕长为2.5m，岔枕长为3.35m，并考虑了道渣铺筑。

6）人工夯打小圆木桩的土质划分及桩入土深度的计算方法与打桩工程相同。圆木桩的体积，根据设计桩长和梢径（小头直径），按木材材积表计算。

7）临时工程定额中便桥、输电、电信线路的木料、电线的材料消耗均按一次使用量计列，使用定额时应按规定计算回收；其他各项定额分别根据不同情况，按其周转次数摊入材料数量。

2.预算定额计量规则

（1）防护工程。

1）定额中未列出的其他结构形式的砌石防护工程，需要时按桥涵工程项目的有关定额计算。

①铺草皮工程量按所铺边坡的坡面面积计算。

②护坡定额中以100m²或1000m²为计量单位的子目的工程量，按设计需要防护的边坡坡面面积计算。

③木笼、竹笼、铁丝笼填石护坡的工程量按填石体积计算。

④砌筑工程的工程量为砌体的实际体积，包括构成砌体的砂浆体积。

⑤预制混凝土构件的工程量为预制构件的实际体积，不包括预制构件中空心部分的体积。

⑥预应力锚索的工程量为锚索（钢绞线）长度与工作长度的质量之和。

⑦抗滑桩挖孔工程量按护壁外缘所包围的面积乘设计孔深计算。

2）定额中除注明者外，均不包括挖基，基础垫层的工程内容，需要时按桥涵工程项目的有关定额计算。

3）定额中除注明者外，均已包括按设计要求需要设置的伸缩缝、沉降缝的费用。

4）定额中除注明者外，均已包括水泥混凝土的拌合费用。

5）植草护坡定额中均已综合考虑粘结剂、保水剂、营养土、肥料、覆盖薄膜等的费用，使用定额时不得另行计算。

6）现浇拱形骨架护坡可参考现浇框格（架）式护坡进行计算。

7）预应力锚索护坡定额中的脚手架系按钢管脚手架编制的，脚手架宽度按2.5m考虑。

（2）材料采集。

1）材料计量单位标准，除有特别说明者外，土、黏土、砂、石屑、碎（砾）石、碎（砾）石土、煤渣、矿渣均按堆方计算；片石、块石、大卵石均按码方计算；料石、盖板石均按实方计算。

2）开炸路基石方的片（块）石如需利用时，应按捡清片（块）石项目计算。

3）材料采集及加工定额中，已包括采、筛、洗、堆及加工等操作损耗在内。

二、工程量清单计价计量规则

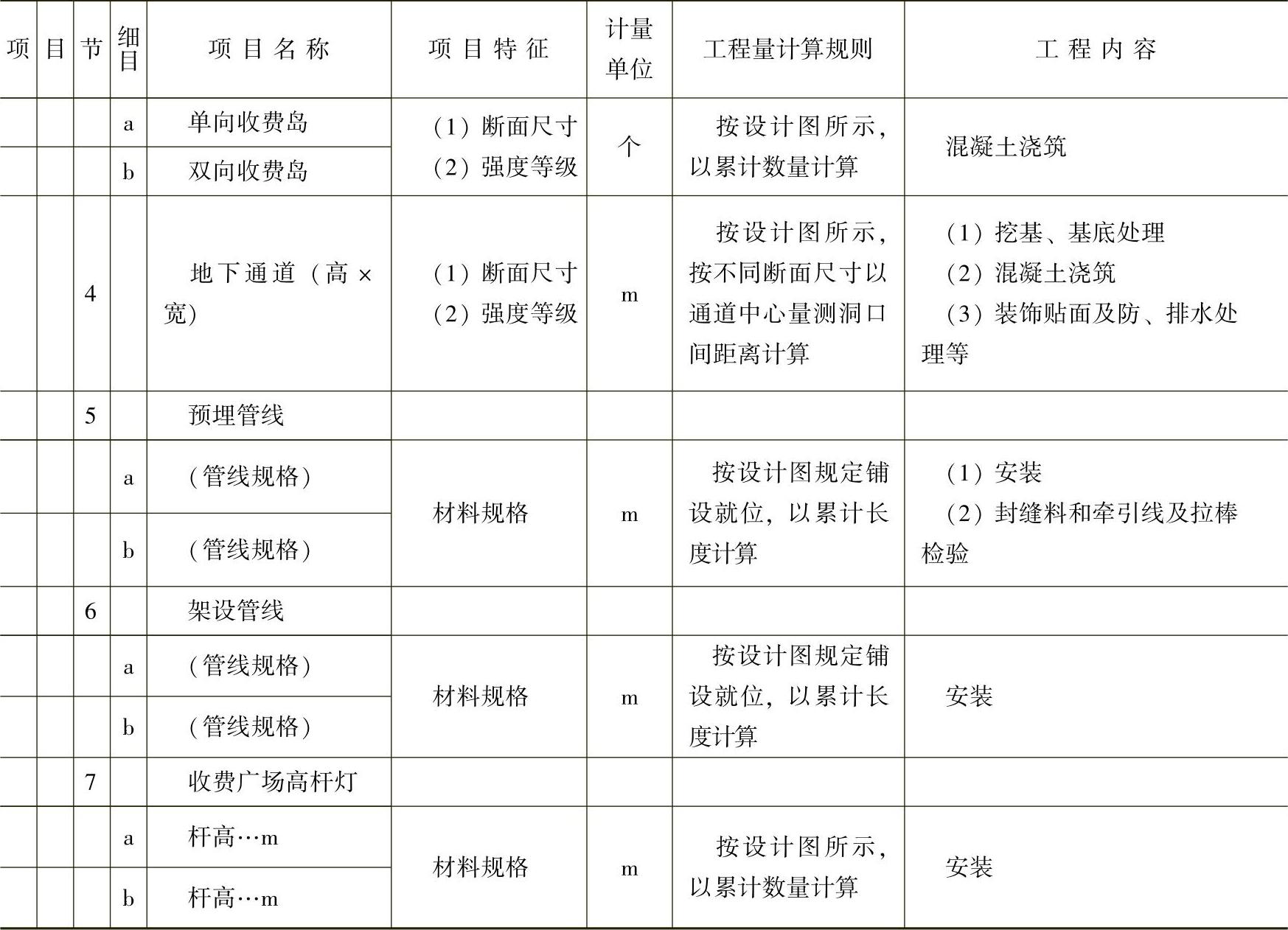

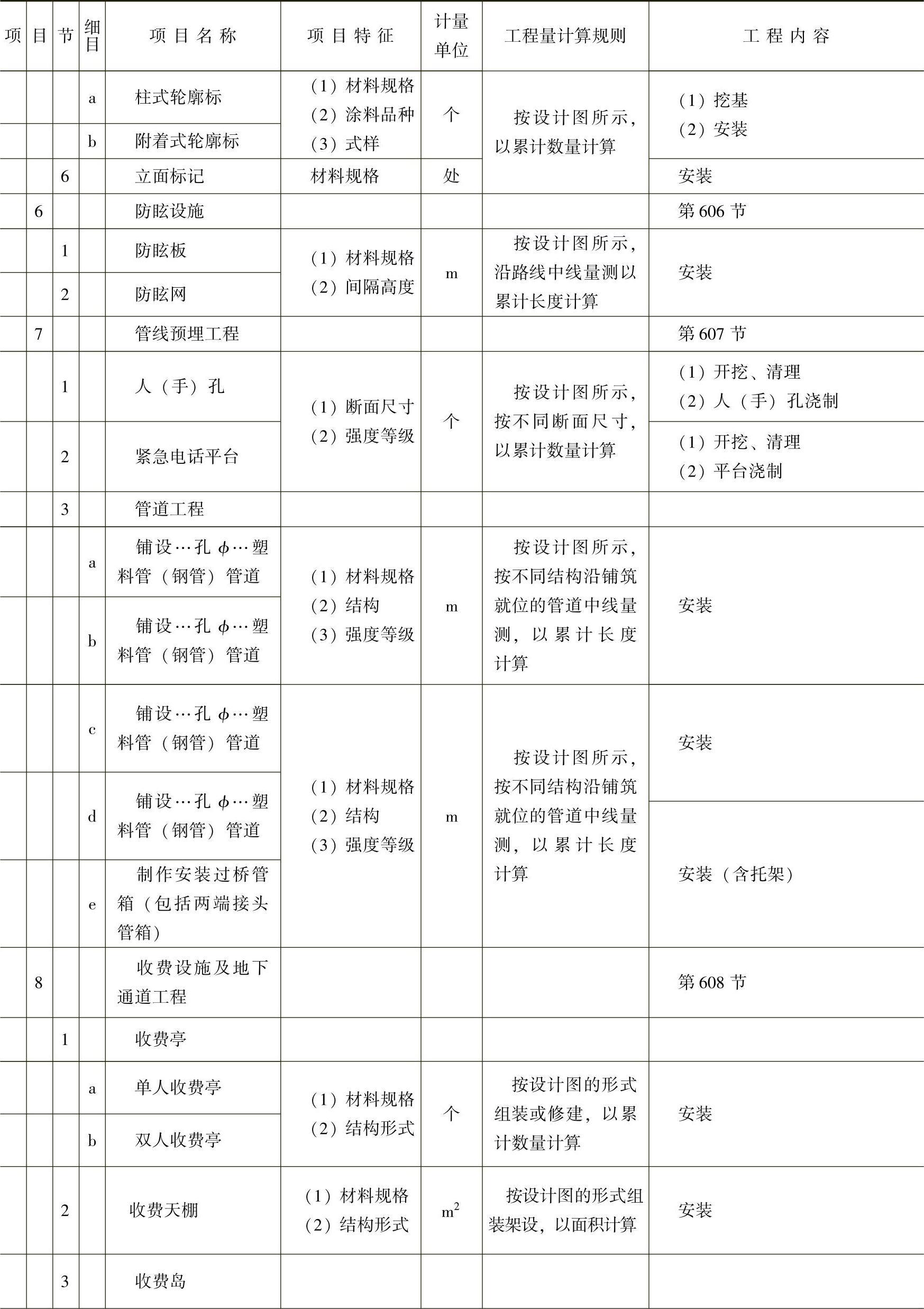

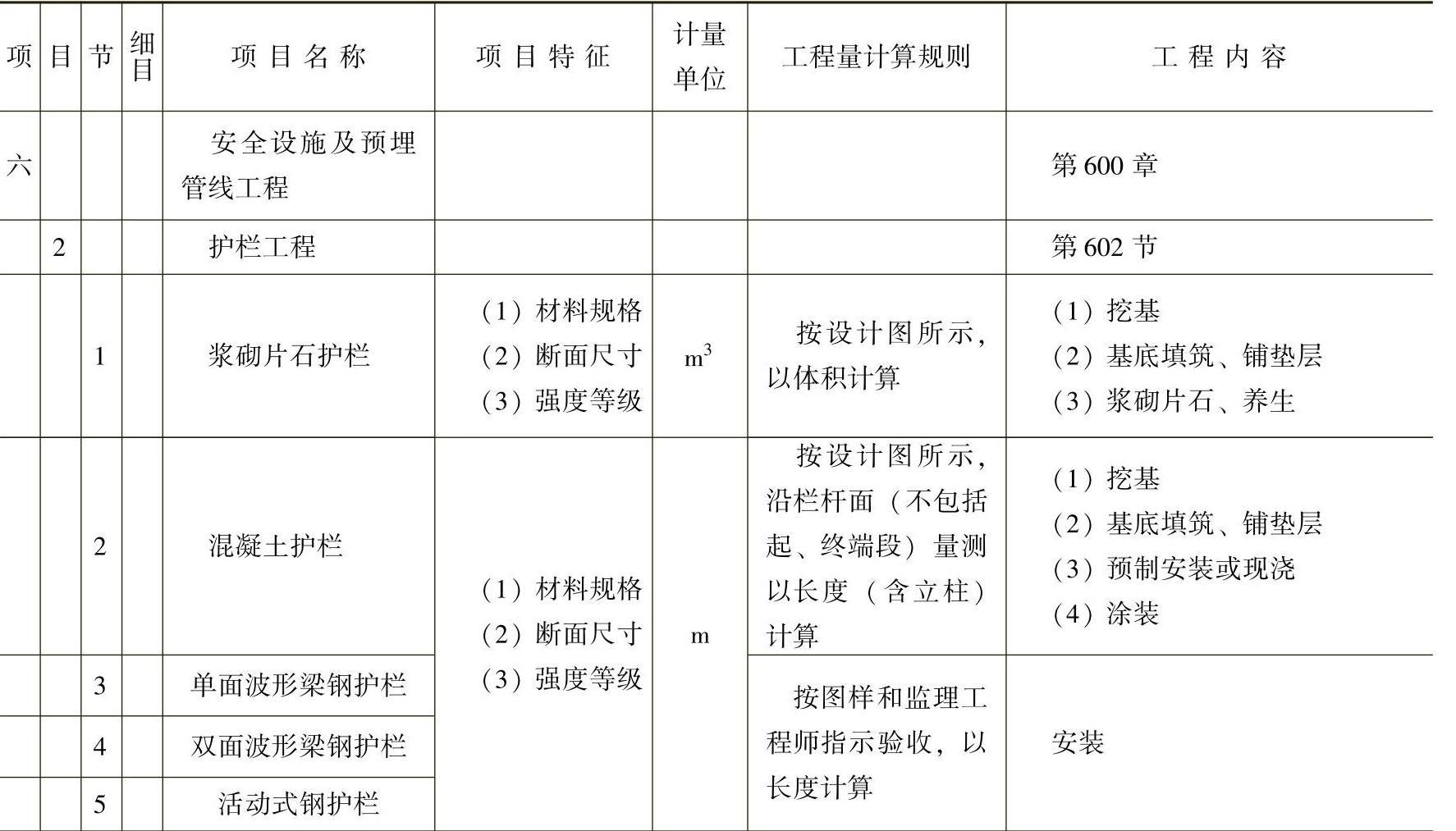

（1）安全设施及预埋管线工程工程量清单计价计量规则见表10-3。

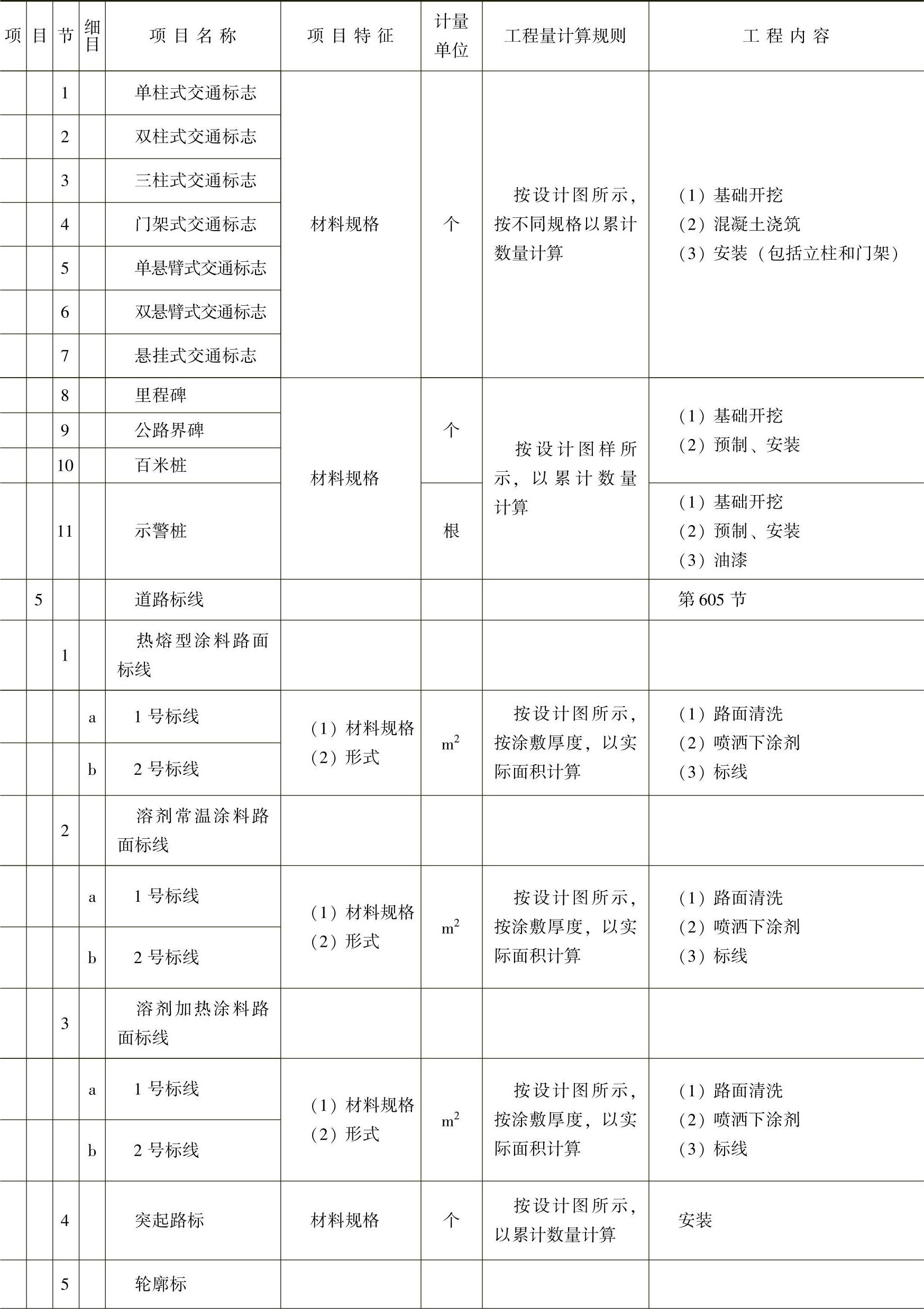

表10-3 安全设施及预埋管线工程工程量清单计价计量规则

（续）

（续）

（续）

（续）

注：1.护栏的地基填筑、垫层材料、砌筑砂浆、嵌缝材料、油漆以及混凝土中的钢筋、钢缆索护栏的封头混凝土等均不另行计量。

2.隔离设施工程所需的清场、挖根、土地平整和设置地线等工程均为安装工程的附属工作，不另行计量。

3.交通标志工程所有支承结构、底座、硬件和为完成组装而需要的附件，均不另行计量。

4.道路诱导设施中路面标线玻璃珠包含在涂敷面积内，附着式轮廓标的后底座、支架连接件，均不另行计量。

5.防眩设施所需的预埋件、连接件、立柱基础混凝土及钢构件的焊接，均作为附属工作，不另行计量。

6.管线预埋工程的挖基及回填、压实及接地系统、所有封缝料和牵引线及拉棒检验等作为相关工程的附属工作，不另行计量。

7.收费设施及地下通道工程

（1）挖基、挖槽及回填、压实等作为相关工程的附属工作，不另行计量。

（2）收费设施的预埋件为各相关工程项目的附属工作，不另行计量。

（3）凡未列入计量项目的零星工程，均包含在相关工程项目内，不另行计量。

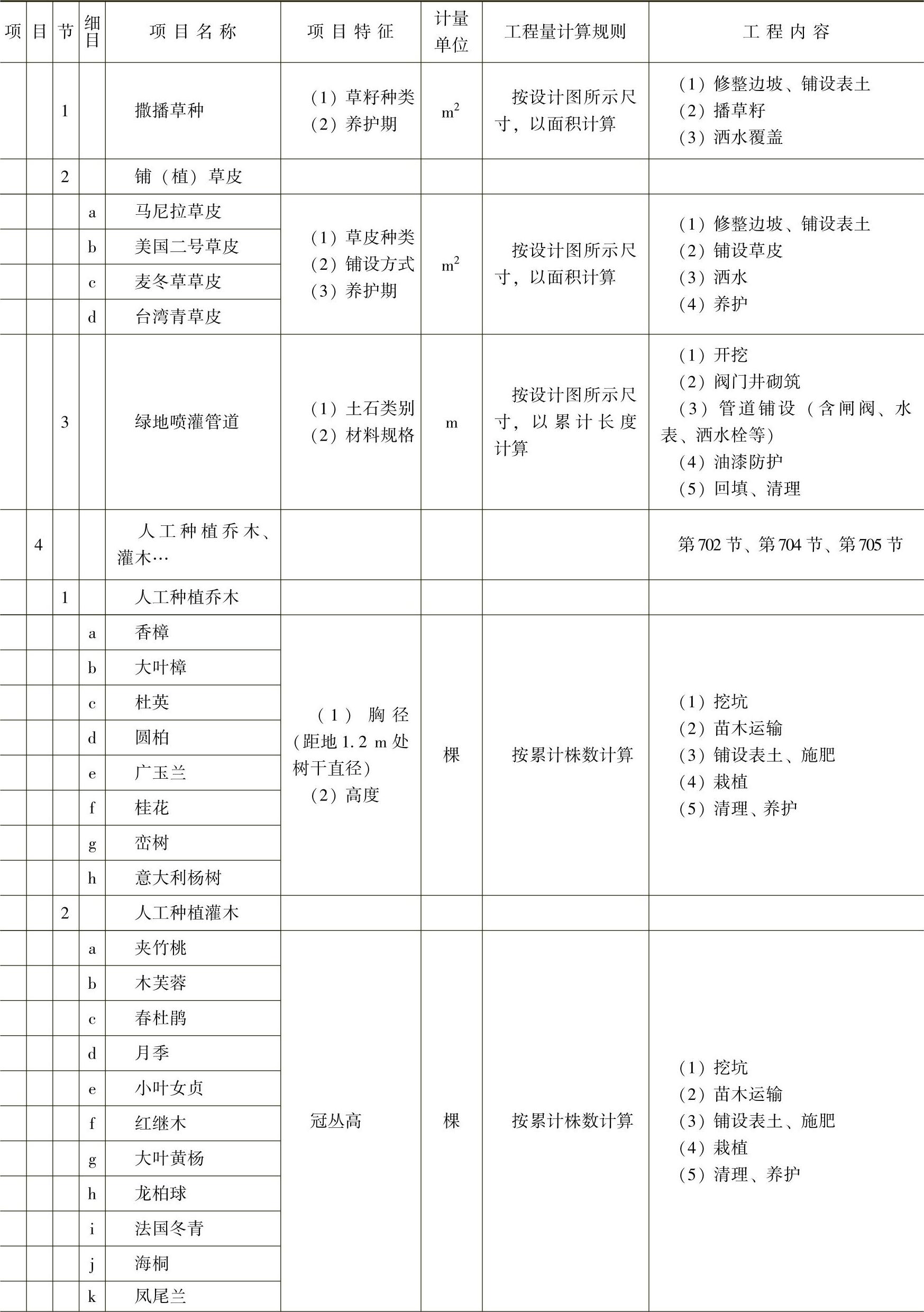

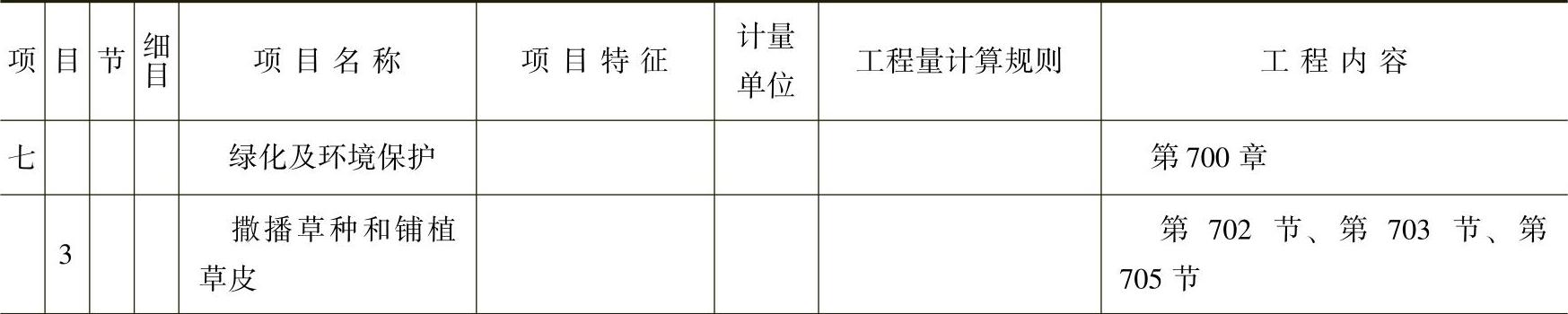

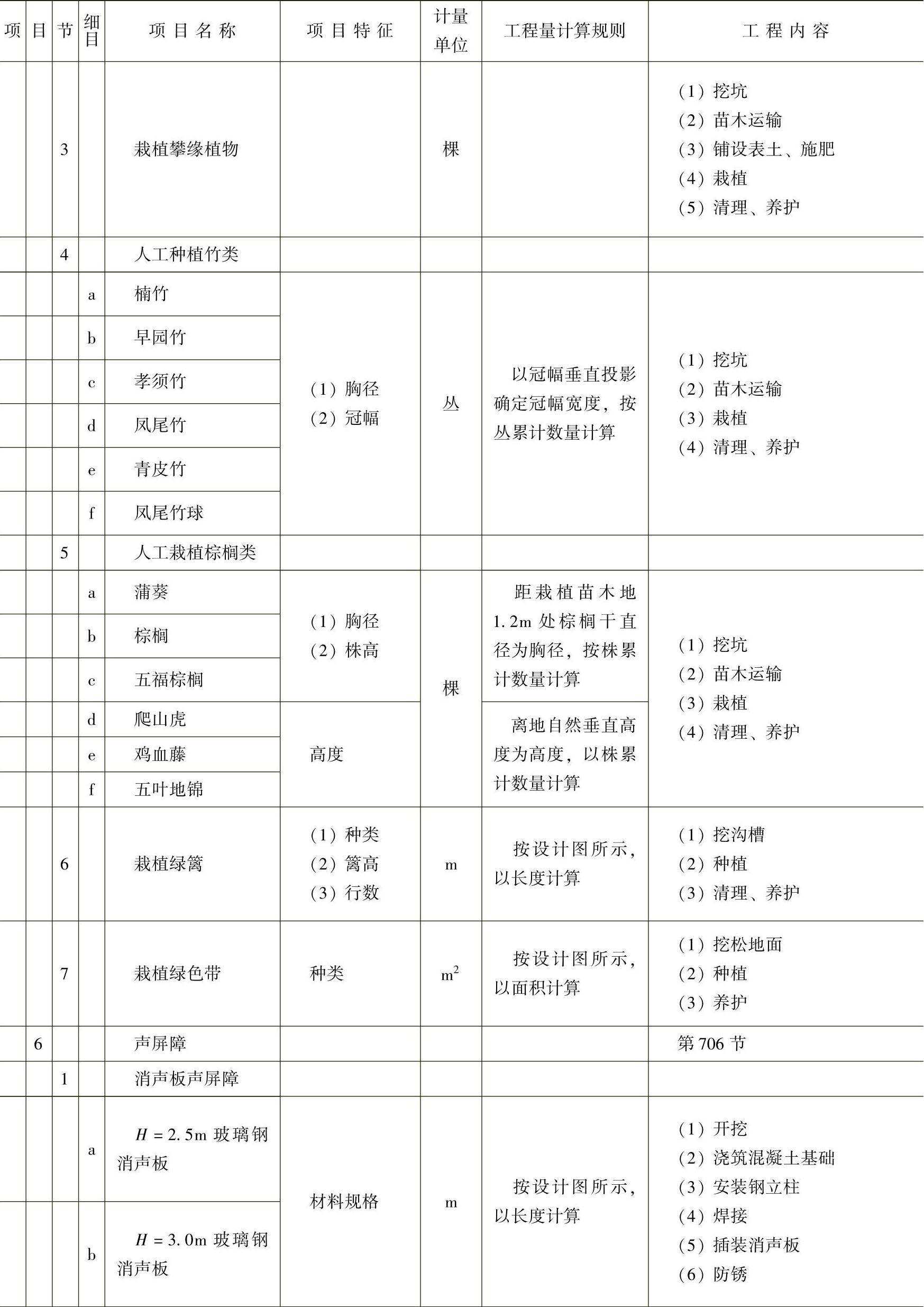

（2）绿化及环境保护工程工程量计量规则见表10-4。

表10-4 绿化及环境保护工程工程量计量规则

（续）

（续）

（续）

注：1.绿化工程为植树及中央分隔带及互通立交范围内和服务区、管养工区、收费站、停车场的绿化种植区。

2.除按图样施工的永久性环境保护工程外，其他采取的环境保护措施已包含在相应的工程项目中，不另行计量。

3.由于承包人的过失、疏忽或者未及时按设计图做好永久性的环境保护工程，导致需要另外采取环境保护措施，这部分额外增加的费用应由承包人负担。

4.在公路施工及缺陷责任期间，绿化工程的管理与养护以及任何缺陷的修正与弥补，是承包人完成绿化工程的附属工作，均由承包人负责，不另行计量。
