1.图线宽度选取

图线的宽度b，宜从1.4mm、1.0mm、0.7mm、0.5mm、0.35mm、0.25mm、0.18mm、0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表2-3中相应的线宽组。

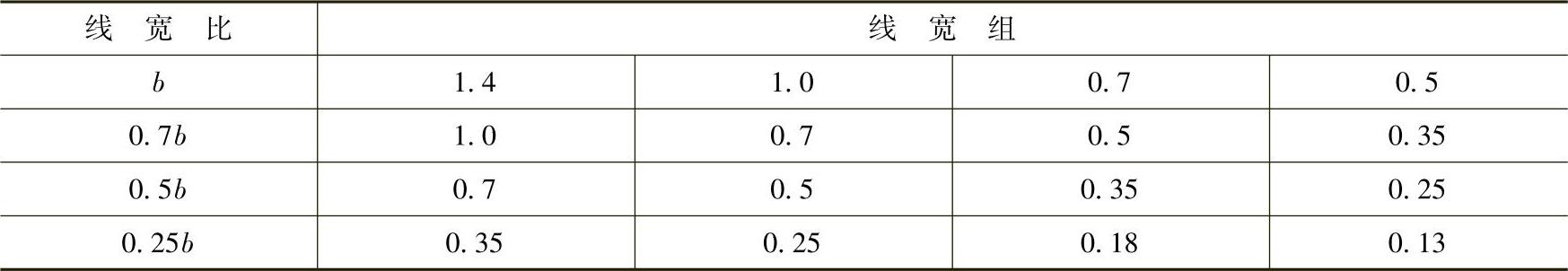

表2-3 线宽组（单位：mm）

注：1 需要缩微的图样，不宜采用0.18mm及更细的线宽。

2 同一张图样内，各不同线宽中的细线，可统一采用较细的线宽组的细线。

2.常用线型

工程建设制图应选用表2-4所示的图线。

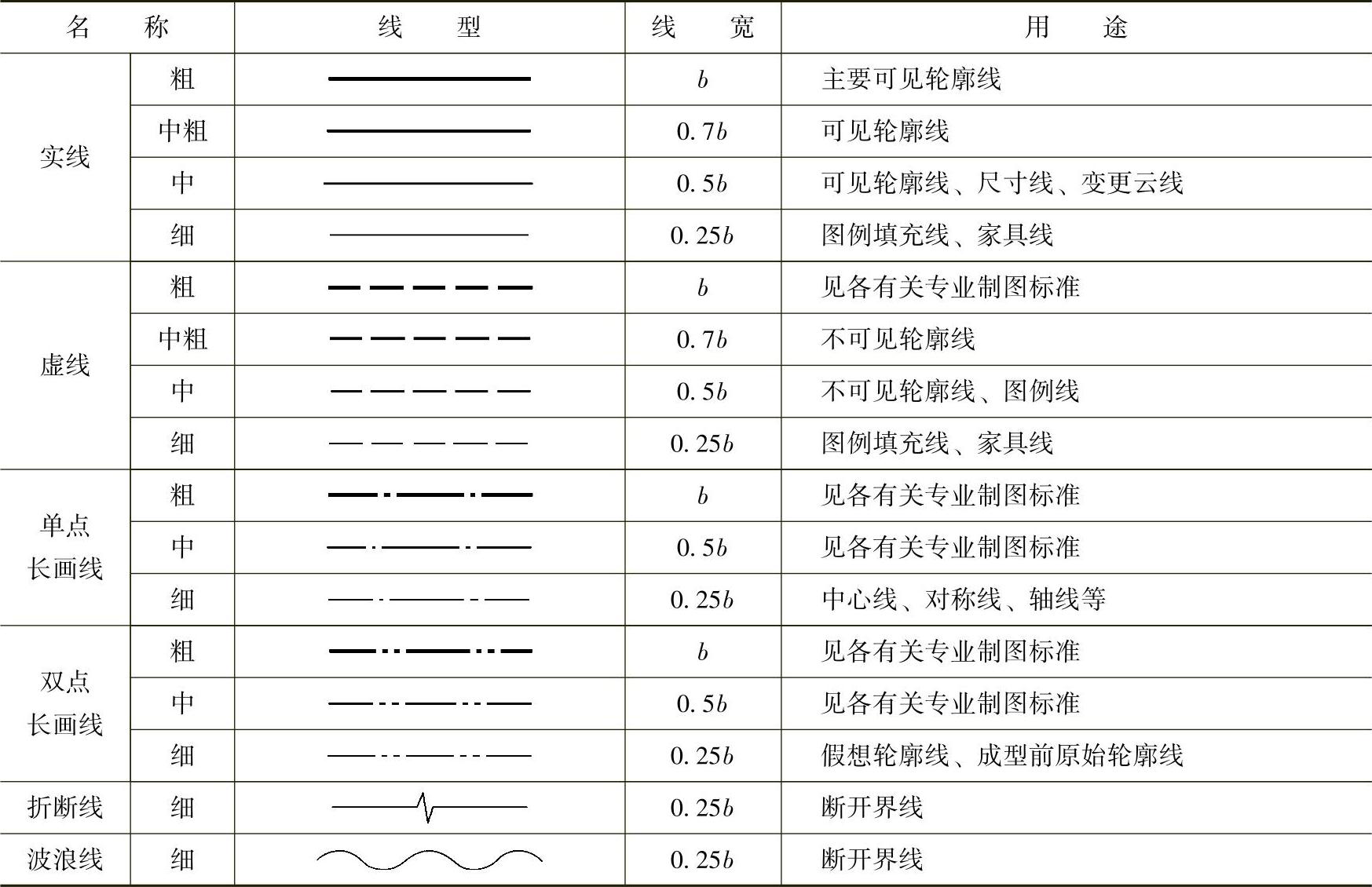

表2-4 图线

3.图框和标题栏线

图样的图框和标题栏线可采用表2-5所示的线宽。

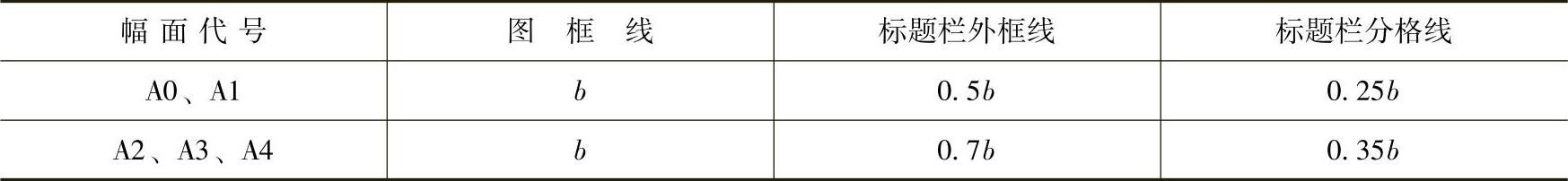

表2-5 图框和标题栏线的宽度（mm）

4.其他规定

（1）同一张图样内，相同比例的各图样，应选用相同的线宽组。

（2）相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。

（3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。

（4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。

（5）单点长画线或双点长画线的两端，不应是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。

（6）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。

（7）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

（8）每个图样应根据复杂程度与比例大小，先选用适当基本线宽度b，再选用相应的线宽。根据表达内容的层次，基本线宽b和线宽比可适当增加或减少。
