图样幅面：A0～A3横式/立式，尺度、标志和尺寸要求

2023-08-26 理论教育版权反馈

【摘要】：图2-1 A0～A3横式幅面（一）图2-2 A0～A3横式幅面（二）图2-3 A0～A4立式幅面（一）图2-4 A0～A4立式幅面（二）需要微缩复制的图样，其一个边上应附有一段准确的米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图样各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。表2-2 图样长边加长尺寸注：有特殊需要的图样，可采用b×l为841mm×891mm与1189mm×1261mm的幅面。

（1）图样幅面及图框尺寸应符合表2-1的规定及图2-1～图2-4的格式。

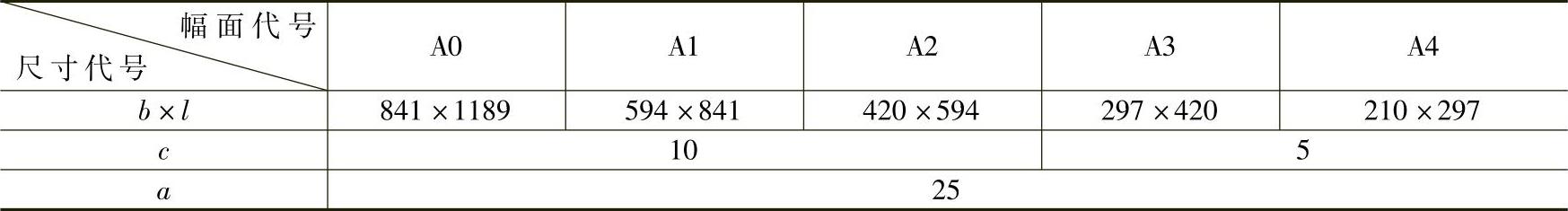

表2-1 幅面及图框尺寸（单位：mm）

注：表中b为幅面短边尺寸，l为幅面长边尺寸，c为图框线与幅面线间宽度，a为图框线与装订边之间的宽度。

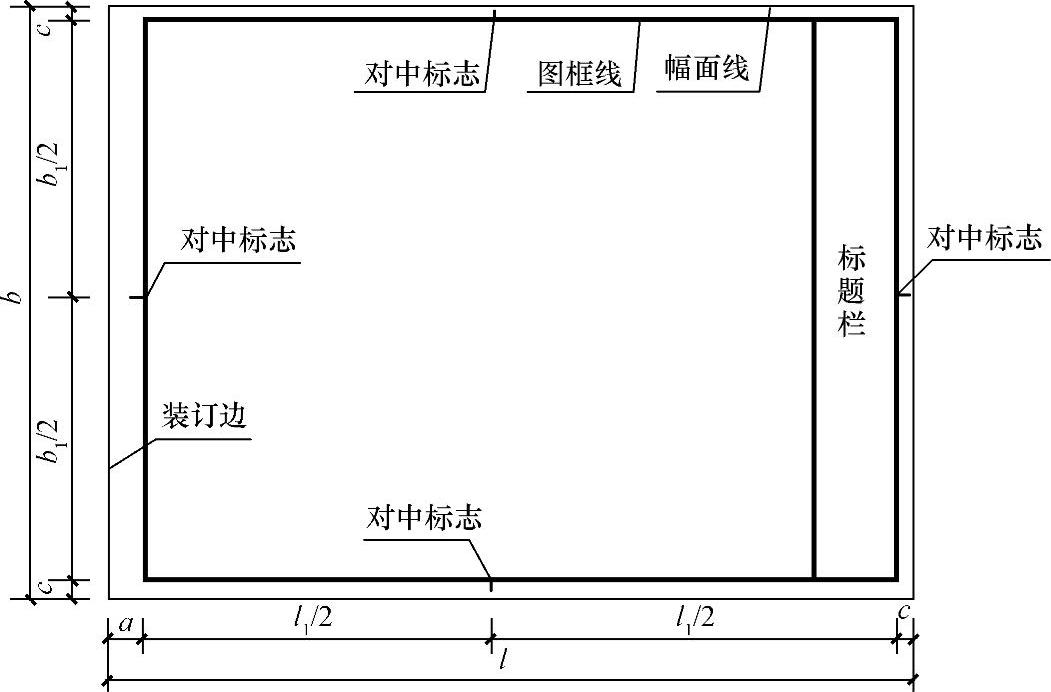

图2-1 A0～A3横式幅面（一）

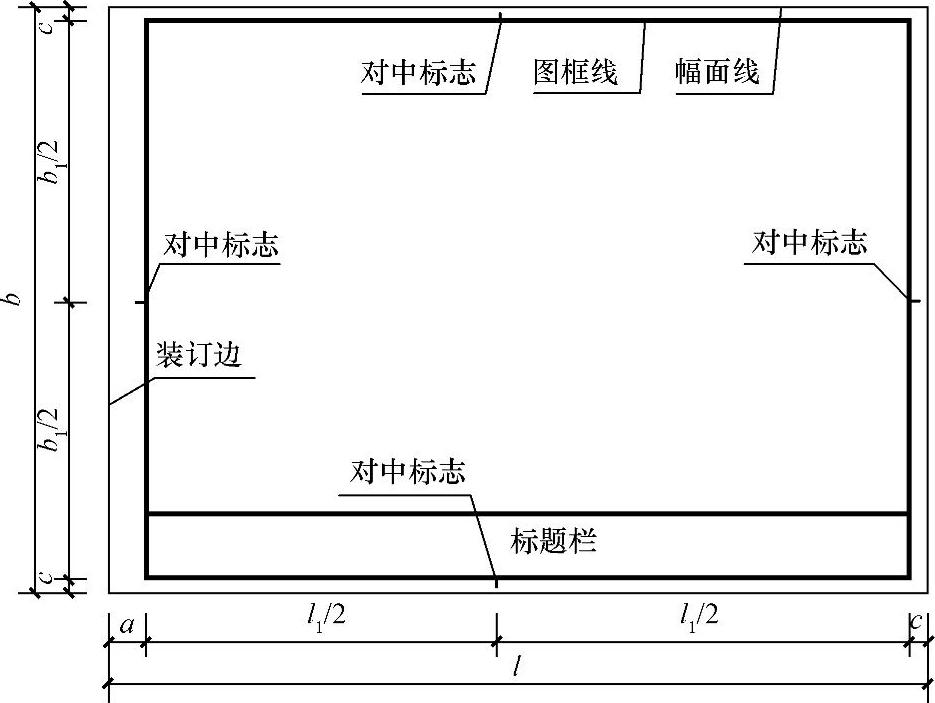

图2-2 A0～A3横式幅面（二）

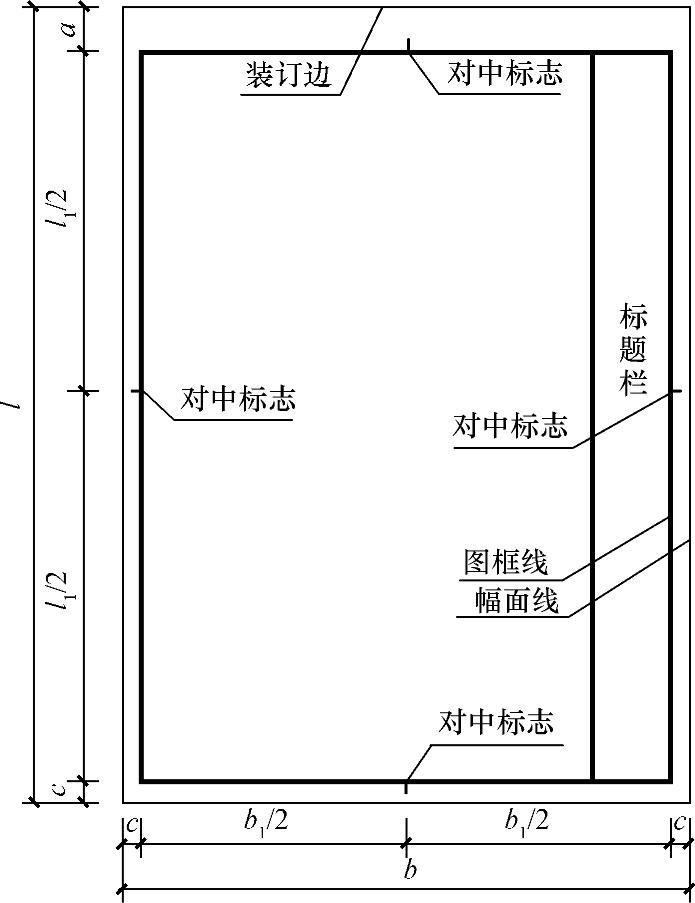

图2-3 A0～A4立式幅面（一）

图2-4 A0～A4立式幅面（二）

（2）需要微缩复制的图样，其一个边上应附有一段准确的米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图样各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

（3）图样的短边一般不应加长，长边可加长，但应符合表2-2的规定。

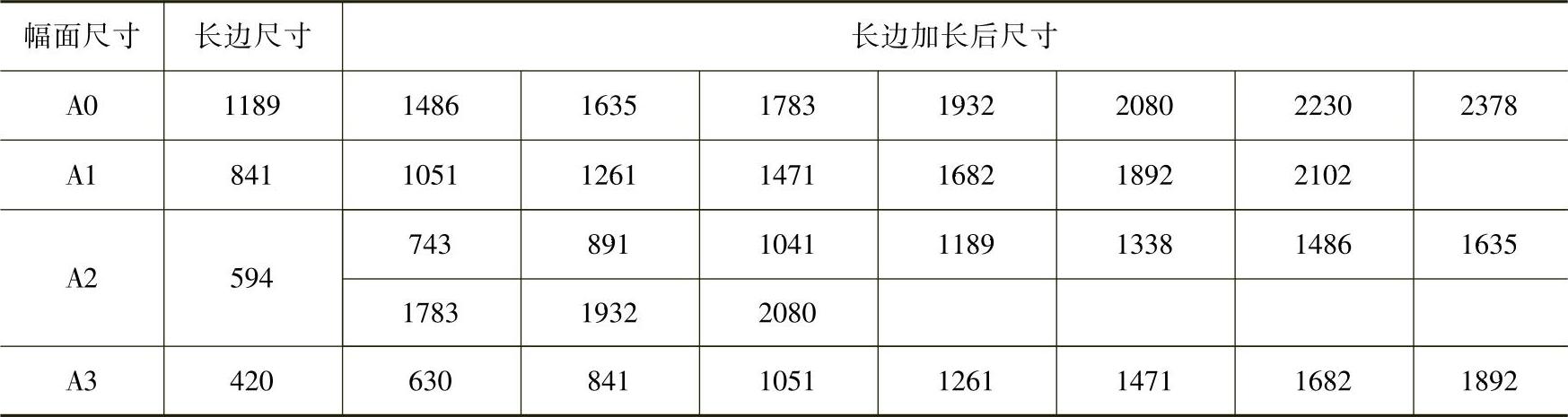

表2-2 图样长边加长尺寸（单位：mm）

注：有特殊需要的图样，可采用b×l为841mm×891mm与1189mm×1261mm的幅面。

（4）图样以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0～A3图纸宜横式使用；必要时，也可立式使用。

（5）一项工程设计中，每个专业所使用的图样，一般不宜多于两种幅面，不含目录及表格所采用的A4幅面。
