为了能清晰地表达物体的内部构造,假想用一个平面将物体剖开(此平面称为切平面),移出剖切平面前的部分,然后画出剖切平面后面部分的投影图,这种投影图称为剖面图,如图1-8所示。

1.剖面图的画法

(1)确定剖切平面的位置。画剖面图时,首先应选择适当的剖切位置,使剖切后画出的图形能确切反映所要表达部分的真实形状。

(2)剖切符号。剖切符号也称剖切线,由剖切位置线和剖视方向所组成。用断开的两段粗短线表示剖切位置,在它的两端画与其垂直的短粗线表示剖视方向,短线在哪一侧即表示向哪方向投影。

(3)编号。用阿拉伯数字编号,并注写在剖视方向线的端部,编号应按顺序由左至右、由下至上连续编排,如图1-9所示。

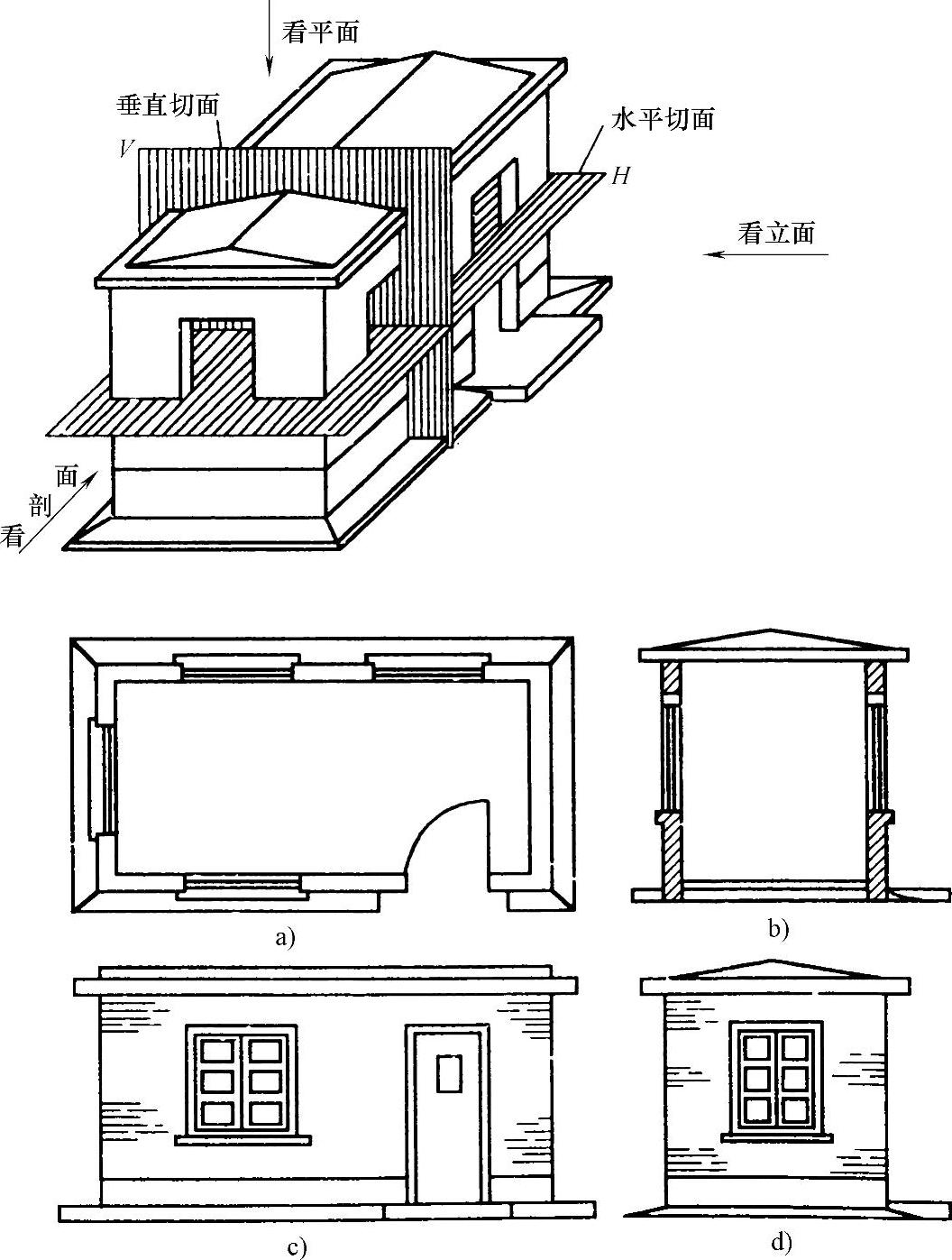

图1-7 房屋的剖切视图

a)H平面剖切图 b)立面图 c)V剖视图 d)侧立面图


图1-8 剖面图的形成

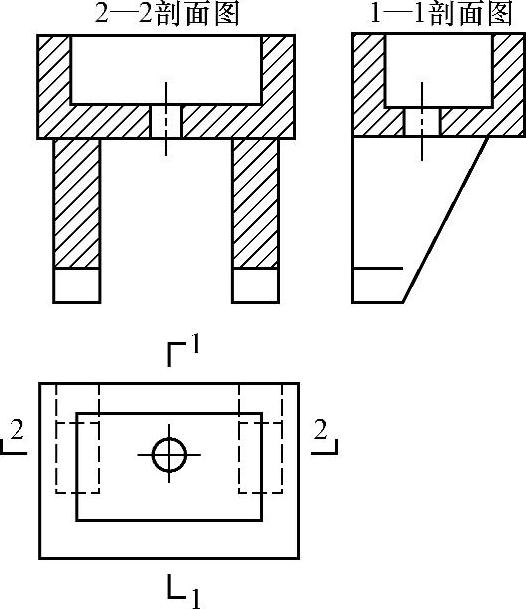

图1-9 剖面图

(4)画剖面图。剖面图虽然是按剖切位置移去物体在剖切平面和观察者之间的部分,根据留下的部分画出投影图。但因为剖切是假想的,因此画其他投影时,仍应完整地画出,不受剖切的影响。

剖切平面与物体接触部分的轮廓线用粗实线表示,剖切平面后面的可见轮廓线用细实线表示。

物体被剖切后,剖面图上仍可能有不可见部分的虚线存在,为了使图形清晰易读,对于已经表示清楚的部分,虚线可以省略不画。

(5)画出材料图例。在剖面图上为了分清物体被剖切到和没有被剖切到的部分,在剖切平面与物体接触部分要画上材料图例,同时表明建筑物各构配件是用什么材料做成的。

2.剖面图的种类

(1)按剖切位置可分为两种:

1)水平剖面图。当剖切平面平行于水平投影面时,所得的剖面图称为水平剖面图,建筑施工图中的水平剖面图称为平面图

2)垂直剖面图。若剖切平面垂直于水平投影面所得到的剖面图称为垂直剖面图,图1-9中的1—1剖面称为纵向剖面图,2—2剖面称为横向剖面图,两者均为垂直剖面图。

(2)按剖切面的形式又可分为:

1)全剖面图。用一个剖切平面将形体全部剖开后所画的剖面图。如图1-9所示的两个剖面为全剖面图。

2)半剖面图。当物体的投影图和剖面图都是对称图形时,采用半剖的表示方法,如图1-10所示,图中投影图与剖面图各占一半。


图1-10 半剖面图

3)阶梯剖面图。用阶梯形平面剖切形体后得到的剖面图,如图1-11所示。


图1-11 阶梯剖面图

4)局部剖面图。形体局部剖切后所画的剖面图,如图1-12所示。


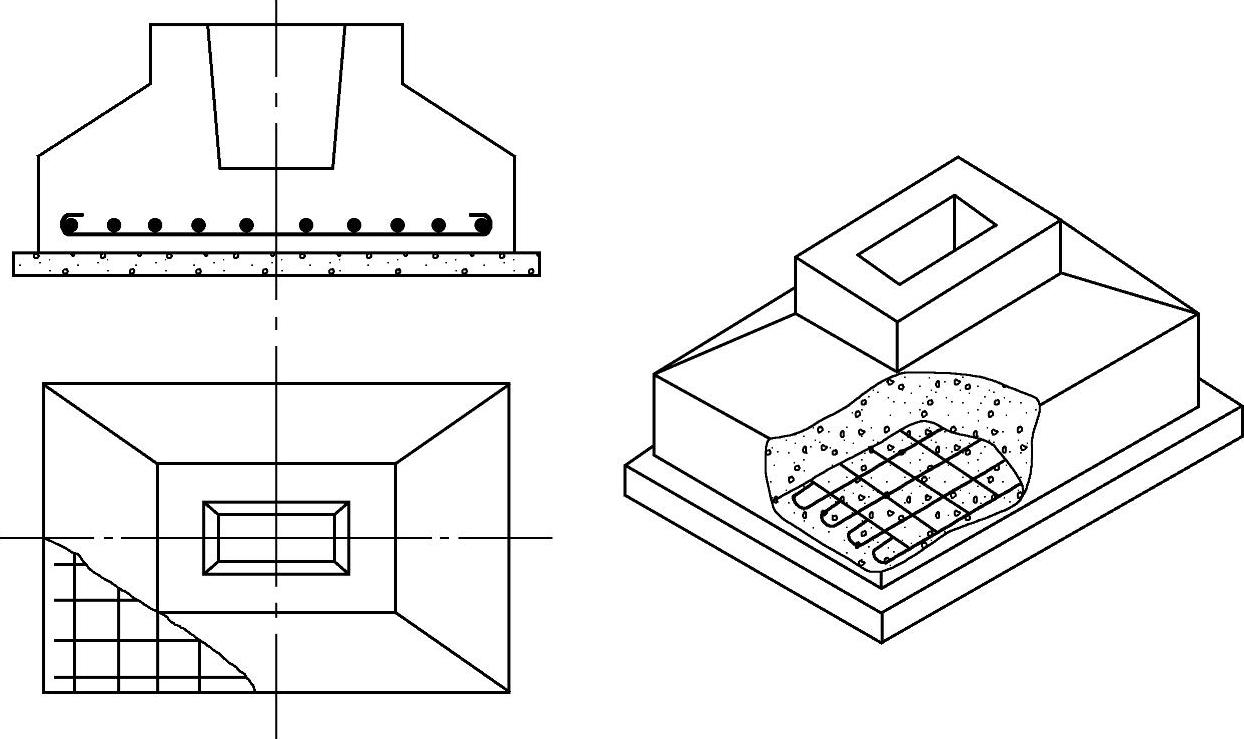

图1-12 局部剖面图

3.剖面图的阅读

剖面图应画出剖切后留下部分的投影图,阅读时要注意以下几点:

(1)图线。被剖切的轮廓线用粗实线表示,未剖切的可见轮廓线用中或细实线表示。

(2)不可见线。在剖面图中,看不见的轮廓线一般不画,特殊情况可用虚线表示。

(3)被剖切面的符号表示。剖面图中的切口部分(部切面上),一般画上表示材料种类的图例符号;当不需要示出材料种类时,用45°平行细线表示;当切口截面比较狭小时,可涂黑表示。
