电动门窗上的玻璃升降器是现代汽车常见的装置，尤其是小型汽车，现在我们是桑塔纳2000型汽车为例，讲述其结构与性能。

（1）电动门窗玻璃升降器的结构

桑塔纳2000型轿车采用了电动门窗玻璃升降器，其结构如图9-9所示。电气部分由过热熔丝（20A）、开关、自动继电器（中央电路板14号位）、延时继电器（中央电路板15号位）、直流电动机等组成，机械部分由蜗轮、蜗杆、绕线轮、钢丝绳、导轨、滑动支架等组成。

当电动门窗玻璃升降器中的直流永磁电动机接通额定电流后，转轴输出转矩，经蜗轮蜗杆减速后，再由联轴缓冲器传递到卷丝筒，带动卷丝筒旋转，使钢丝绳拉动安装在玻璃托架上的滑动支架在导轨中上下运动，达到门窗玻璃升降的目的。

电动门窗玻璃升降器组合开关，如图9-10所示。

点火开关置于ON位时，可使用按键式组合开关方便地控制四扇门窗玻璃的升降。后排座位的乘客还可以使用安装在左右门上的按钮开关进行单独操作。

组合开关上的4个按键分别控制各自相应的门窗玻璃升降，中间黄色开关为后窗玻璃升降总开关，可以切断后窗车门上的窗玻璃升降器开关。

驾驶员对门窗玻璃升降的操作与其他门有所不同，只需要点一下下降键，门窗玻璃即可一降到底，如需中途停下，点一下上升键就可以了。

当点火开关关闭时，延时继电器会工作1min，在此期间门窗玻璃仍可起开关作用，然后自动切断（地线）。

图9-9 电动门窗玻璃升降器的结构

1—支架安装位置 2—电动机安装位置 3—固定架 4—联轴缓冲器 5—电动机 6—卷丝筒 7—盖板 8—调整弹簧 9—绳索结构 10—玻璃安装位置 11—滑动支架 12—弹簧套筒 13—安装缓冲器 14—铭牌 15—均压孔 16—支架结构

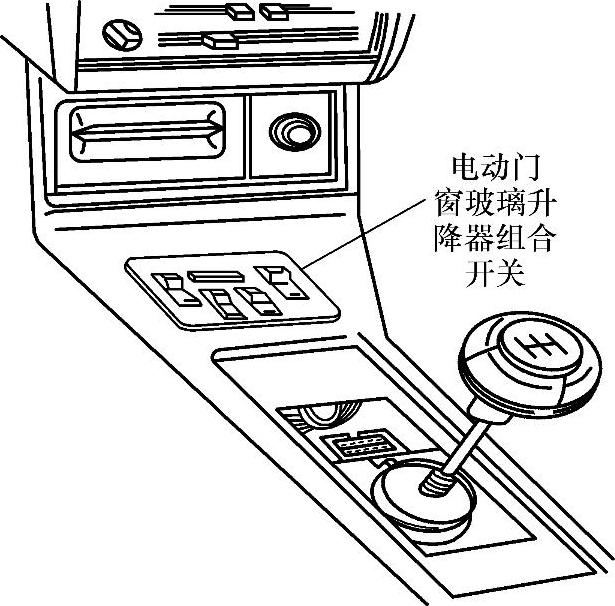

图9-10 电动门窗玻璃升降器组合开关（位于手动排挡杆前面的半台上）

（2）电动门窗玻璃升降器的电气电路图（见图9-11）

（3）电动摇窗机常见故障与排除（见表9-2）

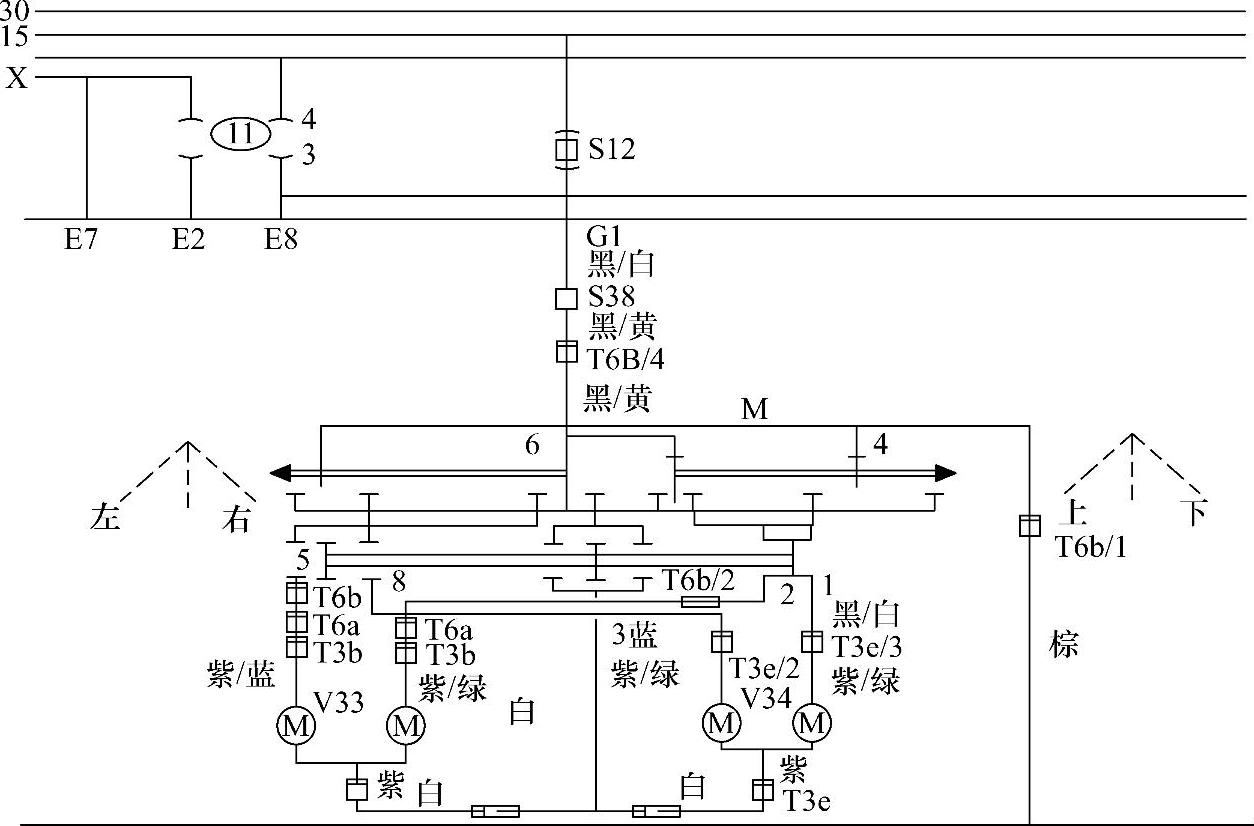

图9-11 电动门窗玻璃升降器电路

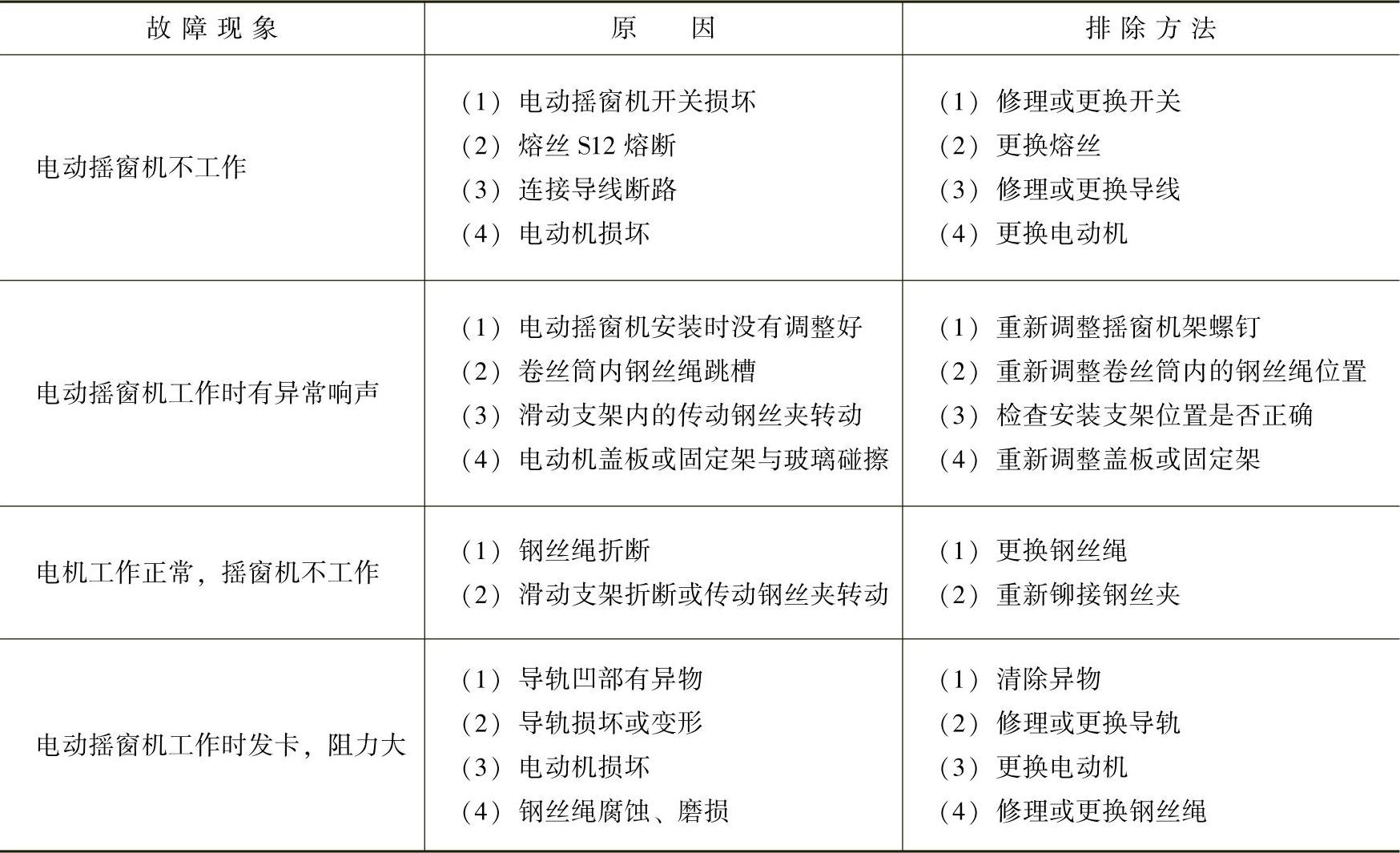

表9-2 电动摇窗机常见故障与排除

2.电动后视镜

我们依然是以桑塔纳2000型汽车为例，讲述电动后视镜。

（1）电动后视镜和控制开关的结构

桑塔纳2000型轿车后视镜采用电动控制。主要由镜面玻璃、双电动机、连接件、传递机构及其壳体等组成，控制开关由旋转开关、摇动开关和线束等组成，安装在左前门内饰板上，电动后视镜内各有两个永磁电动机，通过控制两个电动机的开关，可以获得一顺一反4种电流，即可使镜面产生上、下、左、右4种运动，以获得不同方位的位置调整。

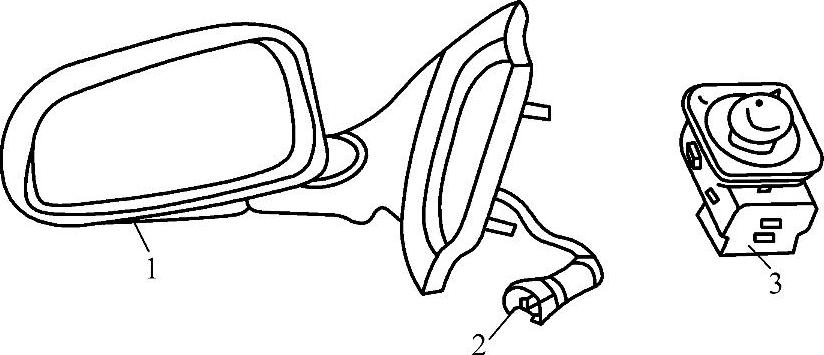

控制开关安装在左前门内侧把手上方。当点火开关置于ON时，将控制开关球形钮旋转，以选择所需要调整的后视镜。在控制开关面板上印有L、R，L表示左侧后视镜，R表示右侧后视镜，中间则是停止操作。选择好需要调整的后视镜后，只要上、下、左、右摇动开关的球形钮，就可以调整后视镜反射面的空间角度。调整工作完毕，可将开关转至中间位置以防误碰。如图9-12所示为电动后视镜及控制开关。
