汽车机电维修工:电流表、电热油压表、水温表的检修与调整

【摘要】:根据电流表的故障现象,可分析产生故障的原因及根据原因进行检修与调整。故障原因分析第一种故障产生的原因为:机油压力表电源线断路;机油压力表电热线圈烧坏;机油压力传感器损坏;发动机润滑系统有故障。若压力表指针由0向0.5MPa方向移动,用一根无尖头的铁钉钉压膜片,如果机油压力表走动,说明传感器良好,发动机润滑系统有故障,否则为传感器故障。

1.电流表的诊断检修与调整

电流表的故障基本可分为两种:指针在充放电时都不动;指针指示值有误。

根据电流表的故障现象,可分析产生故障的原因及根据原因进行检修与调整。故障及检修方法见表8-1和表8-2。

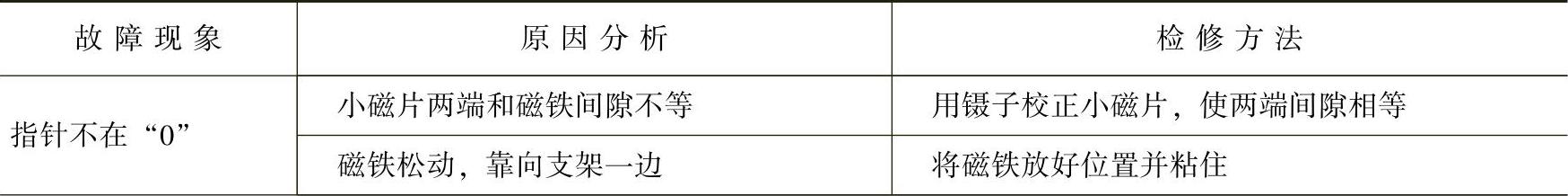

表8-1 磁片铜板式电能表常见故障及检修方法


表8-2 磁片及线圈式电能表的常见故障与检修方法


(续)


2.机油压力表的诊断检修与调整

(1)电热式机油压力表的常见故障现象

1)发动机在各种转速下,机油压力表均无压力指示。

2)接通点火开关时,发动机尚未发动,机油压力表即向最大压力值方向移动。

(2)故障原因分析

第一种故障产生的原因为:机油压力表电源线断路;机油压力表电热线圈烧坏;机油压力传感器损坏;发动机润滑系统有故障。

第二种故障产生的原因为:机油压力表至传感器导线等处搭铁;机油压力传感器内部搭铁。

(3)故障检修

1)第一种故障排除:接通点火开关,拆下机油压力传感器的连接线,做瞬间搭铁试验。若压力表指针由0向0.5MPa方向移动,用一根无尖头的铁钉钉压膜片,如果机油压力表走动,说明传感器良好,发动机润滑系统有故障,否则为传感器故障。

如传感器上连接线搭铁时,机油压力表仍不移动,用万用表或试灯检查机油压力表的电源,若电源不正常,则为供电电路有故障;若电源正常,则为机油压力表本身或压力表至传感器之间电路有故障。此时,可在机油压力表的引出线一端搭铁试验。如指针移动正常,说明表与传感器之间的导线断路,否则为表本身损坏。

2)第二种故障排除:若遇此现象,应立即断开点火开关,以免压力表烧坏。检查时,可先拆下传感器连接线,再接通点火开关做试验。若指针不再移动,说明传感器内部短路,应更换传感器;若指针仍移向最大值,则应检查和修理压力表至传感器之间导线短路搭铁处。水温表的常见故障与机油压力表的相似,不再重述。
