【摘要】：电子显示器件大致分为两大类，即主动显示型和被动显示型。这些均可作为汽车电子显示器件使用。汽车用的数字式车速表的真空荧光显示屏如图8-24所示。其结构与原理与家用及办公用电脑彩色显示器相同。但是CTR作为汽车仪表盘显示用器件体积太大，即便扁平型的CTR作为汽车用，也还存在一些缺点。随着现代汽车向高度信息化显示的方向发展，CTR已进一步小型化，一些汽车公司已推出了彩色阴极射线管的汽车信息中心。
电子显示器件大致分为两大类，即主动显示型和被动显示型。主动显示型的显示器件本身辐射光线，有发光二极管（LED）、真空荧光管（VFD）、阴极射线管（CRT）、等离子显示器件（PDP）和电致发光显示器件（ELD）等；被动显示型的显示器件相当于一个光阀，它的显示靠另一个光源来调制，有液晶显示器件（LCD）和电致变色显示器件（ECD）等。这些均可作为汽车电子显示器件使用。
1.发光二极管（LED）
发光二极管实质上是一种晶体管，结构如图8-22所示。发光的颜色有红、绿、黄、橙等，可单独使用，也可用来组成数字。在实际应用中，常把它焊接到印制电路板上，以形成数字显示或带色光杆显示。用七只发光二极管组成的数码显示装置如图8-23所示。有些仪表则用发光二极管组成光点矩阵型显示器。

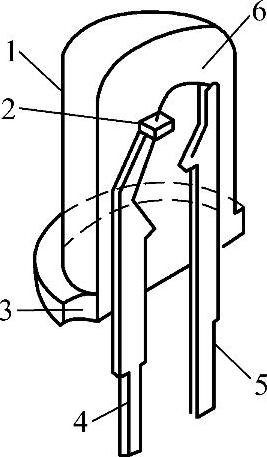

图8-22 发光二极管结构
1—塑料外壳 2—二极管芯片 3—阴极缺口标记 4—阴极引线 5—阳极引线 6—导线
图8-23 发光二极管数码显示
1—二-十进制编码输入 2—逻辑电路 3—译码器 4—恒流源 5—小数点 6—发光二极管电源 7—“8”字形
LED（发光二级管显示）只适用于小型显示，如汽车指示灯、数字符号段或点数不太多的光杆图形显示。
2.真空荧光管（VFD）
真空荧光管实际上是一种真空低压管，它由玻璃、金属等材料构成。真空荧光管显示是一种主动显示，其发光原理与电视机中的显像管相似。汽车用的数字式车速表的真空荧光显示屏如图8-24所示。其阳极为20个字形笔画小段，上面涂有荧光体（或磷光体），各与一个接线柱连接，且笔画内部相互连接；阴极为灯丝，在灯丝与笔画小段（阳极）之间插入控制栅格，其构造与一般电子管相似。整个装置密封在一个真空玻璃罩内。
当其阳极（字形）接至电源“+”极，而阴极（灯丝）与电源“-”极相接时，便获得一定的电源电压，其灯丝作为阴极发射电子（在电场力的作用下），栅格控制电子流加热、加速，使其射向阳极（字形）。由于玻璃管（罩）内抽成真空，前面装有平板玻璃，并配有滤色镜，故能使通过栅格轰击阳极（字形）的电子激发出亮光来，因而能显示出所要的内容。
真空荧光显示具有色彩鲜艳、可见度高、立体感强等特点，是最早引入汽车仪表中发光型显示器件，也是目前汽车上采用最多的一种。但由于大型的多功能VFD制作成本较高，故现在大多由一些单功能小型的VFD组成汽车电子式仪表盘。
3.液晶显示器件（LCD）
液晶是一种有机化合物，在一定温度范围内，既具有普通液体的流动性质，也具有晶体的某些光学特性。
液晶显示器是一种被动显示装置，具有显示面积大、耗能少、显示清晰、通过滤光镜可显示不同颜色、在阳光直射下不受影响等特点，应用十分广泛。其结构如图8-25所示。

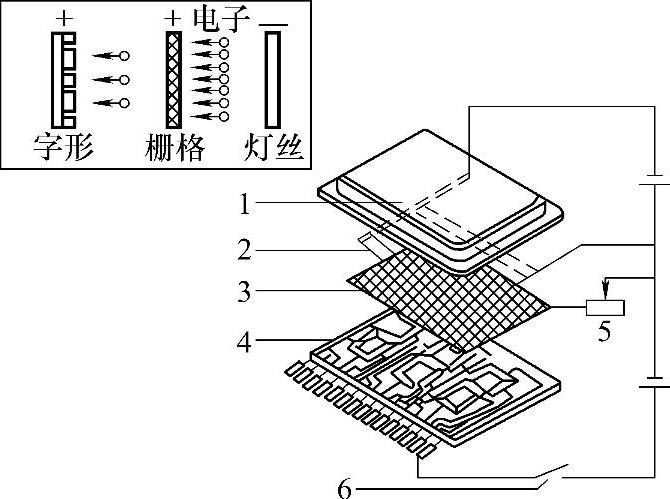

图8-24 真空荧光管及显示屏
1—前玻璃罩 2—灯丝（阴极） 3—控制栅格 4—笔画小段（阳极） 5—电位器（亮度调节） 6—微机控制电子开关（使某笔画段受激发光）

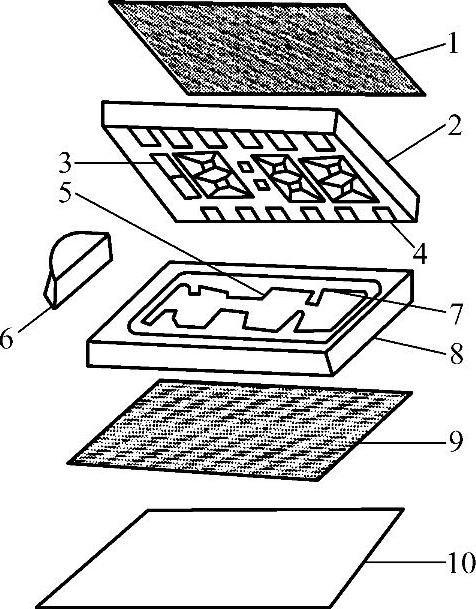

图8-25 液晶显示结构
1—前偏振片 2—前玻璃板 3—笔画电极 4—接线端 5—背板 6—反射光 7—密封面 8—玻璃背板 9—后偏振片 10—反射镜
它有两块厚约1mm的玻璃基板，基板上涂有透明的导电材料，以形成电极图形，两基板间注入5～20μm厚的液晶，再在两玻璃基板的外表面分别贴上起偏振片和检偏振片，并将整个显示板完全密封，以防湿气和氧侵入，这便构成透射式LCD。若在后玻璃基板的后面再加上反射镜，便组成反射—透射式LCD。
由于LCD为被动型显示，所以夜间显示必须采用照明光源，这便削弱了它所具有的低功耗的优点；其次是LCD的低温响应特性较差；再就是LCD的显示图形不够鲜艳明显，这是所有被动型显示器件共有的缺陷。
但是，液晶显示（LCD）的优点很多。其电极图形设计的自由度极高，设计成任何显示图形的工艺都很简单，这是作汽车用显示器件的一个很重要的优点；而且其工作电压低，一般为3V左右，功耗小（1μW/cm2），且能很好地与CMOS电路相匹配。因为它有这些优点，LCD常制作为汽车电子钟和彩色光杆式仪表板在汽车上得到应用。
4.阴极射线管（CRT）
阴极射线管（CRT）亦称为显像管或电子束管，它是一种特殊的真空管。其结构与原理与家用及办公用电脑彩色显示器相同。
由于CTR具有彩色显示、图像显示的灵活性大、分辨率和对比度高等特点，且具有50～100℃的工作温度范围，有μs级以下的响应速度，所以它是目前显示图像质量最高的一种显示器件。但是CTR作为汽车仪表盘显示用器件体积太大，即便扁平型的CTR作为汽车用，也还存在一些缺点。随着现代汽车向高度信息化显示的方向发展，CTR已进一步小型化，一些汽车公司已推出了彩色阴极射线管的汽车信息中心。
